2A 同步移动电源 IC CXLB7471内置短路以及过流保护功能，无需外部开关器件即可独立实现输出短路保护功能，在异常负载接入的情况下仍然能保障系统安全可靠

CXLB7471是一款主要用于移动电源的紧凑型PMU，将充电管理，电量显示，手电筒驱动以及同步升压DC-DC功能集成于一体，尤其适用于小体积移动电源以及其他便携式电子设备。芯片内置充电管理，按照标准的涓流、恒流、恒压三段式充电方式对电池进行充电，有效保障充电安全以及电池使用寿命，并确保电池达到满充电量，并有相应的电量指示灯驱动. 内置同步升压DC-DC，内部集成功率开关，外部仅需电感电容即可实现完整的升压功能，无需外接肖特基二极管，可输出最高2.0A电流。 CXLB7471内置短路以及过流保护功能，无需外部开关器件即可独立实现输出短路保护功能，在异常负载接入的情况下仍然能保障系统安全可靠。输出电量指示灯驱动，可以显示移动电源剩余电量。

产品特点 返回TOP

 2.0A同步升压转换器，放电效率高达 87%

 4颗LED电量显示, 内置照明灯驱动

 自动切换待机模式与按键关机模式

 支持按键开关及自动负载识别

 充电电压精度：±1.0%；升压电压精度：±1.0%

 内置 600MA 锂电池充电，可外加电阻编程充电，电流最大 1A。

 过流保护（OCP），过压保护（OVP），短路保护（SCP），过温保护（OTP）

 ESD 2KV，可靠性高

 极低的BOM成本

 待机电流小于50uA

 支持4.2V、4.35V电池

 封装形式：ESOP-16

应用范围 返回TOP

 移动电源

 IPAD及其他数码设备备用电源

技术规格书（产品PDF) 返回TOP

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

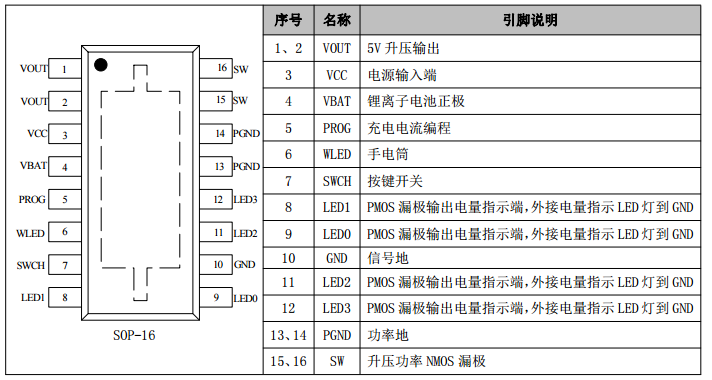

产品封装图 返回TOP

电路原理图 返回TOP

相关芯片选择指南返回TOP 更多同类产品.......

电源管理类>移动电源系列
产品名称	MOS内置	保护内置	充电电流	放电电流	放电效率	手电筒	电池电压	封装形式	电量指示	适用范围
CXLB7457F	√	√	2.1A	2.1A	93%	√	4.2	ESOP-16	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7458C	√	√	2.1A	2.1A	93%	√	4.2V/4.35V	QFN-24		移动电源、IPAD及其它数码设备备用电源
CXLB7459C	√	√	2.1A	2.1A	93%	√	4.2V/4.35V	SETSSOP-20	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7460B	√	√	2.1A	2.1A	93%	√	4.2	QFN-24	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7461	√	√	2.5A	2.4A	95%	x	4.2V/4.35V	QFN-28	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7463BE	√	√	2.5A	2.5A	90%	x	4.2V/4.35V	SOP-8/ESOP-8	1/2LED	移动电源、IPAD及其它数码设备备用电源
CXLB7463CE	√	√	2.5A	2.5A	90%	x	4.2V/4.35V	ESOP-8	1/2LED	移动电源、IPAD及其它数码设备备用电源
CXLB7463FE	√	√	2.5A	2.5A	90%	x	4.2V/4.35V	ESOP-8	1/2LED	移动电源、IPAD及其它数码设备备用电源
CXLB7463GE	√	√	2.5A	2.5A	90%	x	4.2V/4.35V	ESOP-8	1/2LED	移动电源、IPAD及其它数码设备备用电源
CXLB7464	√	√	1A	1A	90%	x	4.2V/4.35V	ESOP-8	1/2LED	口红、香水移动电源、IPAD及其它数码设备备用电源
CXLB7465	√	√	1A	1A	90%	x	4.2V/4.35V	SOP-8	1/2LED	移动电源、IPAD及其它数码设备备用电源
CXLB7466E	√	√	1A	1A	90%	x	4.2V/4.35V	ESOP-8	1/2LED	移动电源、IPAD及其它数码设备备用电源
CXLB7467	√	√	1A	1A	90%	√	4.2V/4.35V	SOP-16	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7468	√	√	1A	1A	90%	√	4.2V/4.35V	ESOP-8	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7469	√	√	1A	1A	90%	√	4.2V/4.35V	ESOP-8	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7470	√	√	1A	1.5A	90%	√	4.2V/4.35V	ESOP-16	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7471	√	√	1A	2A	90%	√	4.2V/4.35V	ESOP-16	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7472	√	√	1A	1A	92%	√	4.2V/4.35V	SOP-8	1/2LED	移动电源、IPAD及其它数码设备备用电源
CXLB7473C	√	√	1A	1A	92%	x	4.2	ESOP-8	1/2LED	移动电源、IPAD及其它数码设备备用电源
CXLB7474E	√	√	0.7A	1A	90%	√	4.2V/4.35V	ESOP-16	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7475A	√	√	1A	1A	92%	√	4.2V~4.4V	SOP-16	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7476A	√	√	1.5A	1.5A	92%	√	4.2V~4.4V	ESOP-16	3/4/5LED	移动电源、IPAD及其它数码设备备用电源
CXLB7476B	√	√	1A	1A	92%	x	4.2	ESOP-16	1/2LED	移动电源、IPAD及其它数码设备备用电源
CXLB7477E	√	√	1A	1A	90%	x	4.35	ESOP-8	1/2LED	移动电源、IPAD及其它数码设备备用电源
