COT控制 1.5A降压同步整流DC/DC转换器 CXSD62223 series is a group of synchronous-rectification type DC/DC converters with a built-in P-channel MOS driver transistor and N-channel MOS switching transistor, designe

The CXSD62223 series is a group of synchronous-rectification type DC/DC converters with a built-in P-channel MOS driver transistor and N-channel MOS switching transistor, designed to allow the use of ceramic capacitors.Output voltage is internally set in a range from 0.8V to 3.6V (accuracy: ±2.0%) increments of 0.05V. The device provides a high efficiency, stable power supply with an output current of 1.5A to be configured using only a coil and two capacitors connected externally. Oscillation frequency is set to 1.2MHz or 3.0MHz can be selected for suiting to your particular application.As for operation mode HiSAT-COT control excellent in transient response, allowing fast response, low ripple and high efficiency over the full range of loads (from light load to heavy load).

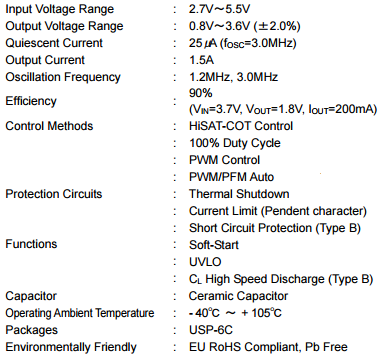

产品特点 返回TOP

应用范围 返回TOP

●Car navigation systems

●Car audios

●Car-mounted camera

●ETC / Other automotive accessories

技术规格书（产品PDF) 返回TOP

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！


产品封装图 返回TOP

电路原理图 返回TOP

相关芯片选择指南返回TOP 更多同类产品......

降压型DC/DC转换器
产品名称	特点	封装	控制	FET	Synch ronous	VIN MIN	VIN MAX	VOUT MIN	VOUT MAX	IOUT IIN	FB/VOUT电压精度	振荡频率kHz	限制电流 mA	消耗电流 μA	限定电流
产品名称	特点	封装	控制	FET	Synch ronous	(V)	(V)	(V)	(V)	mA	FB/VOUT电压精度	振荡频率kHz	限制电流 mA	消耗电流 μA	自动闩锁
CXSD62184	PWM/PFM	SOT25 USP-6C	PWM	外置	No	2.2	10	1.5	6	1000	±2.5%	180		15
CXSD62185	PWM/PFM	SOT25 USP-6C	PWM/PFM	外置	No	2.2	10	1.5	6	1000	±2.5%	180		15
CXSD62186	PWM/PFM	TSSOP16	PWM/PFM 外部转换	外置	Yes	4	25	1.5	15	5000	±1.5%	300		450	闩锁
CXSD62187	PWM/PFM	SOT2 5USP-6C	PWM	外置	No	2.8	16	1.2		3000	±1.5%	300		25	闩锁
CXSD62188	PWM/PFM	SOT2 5USP-6C	PWM/PFM	外置	No	2.8	16	1.2		3000	±1.5%	300		25	闩锁
CXSD62189	PWM/PFM	MSOP10 USP10B	PWM/PFM 外部转换	Pch	Yes	2.5	6	0.9	6	1000	±2.0%	1000	900 2000	30	闩锁
CXSD62190	PWM/PFM	MSOP1 0USP10B	PWM/PFM 外部转换	Pch	Yes	2.5	6	0.9	6	1000	±2.0%	1000	900 2000	30	闩锁
CXSD62191	PWM/PFM	SOT25 USP6C USP6EL WLP5-03	PWM	Pch	Yes	1.8	6	0.8	4	600	±2.0%	1200	1050	15	闩锁
CXSD62192	PWM/PFM	SOT25 USP6C USP6EL WLP5-03	PWM/PFM	Pch	Yes	1.8	6	0.8	4	600	±2.0%	1200	1050	15	闩锁
CXSD62193	PWM/PFM	SOT25 USP6C USP6EL WLP5-03	PWM/PFM 外部转换	Pch	Yes	1.8	6	0.8	4	600	±2.0%	1200	1050	15	闩锁
CXSD62194	2A降压同步整流	SOP8F USP10B	PWM	Pch	Yes	2.7	6	0.9	6	2000	±2.0%	1200	4000	41	自动
CXSD62195	2A降压同步整流	SOP8FD USP10B	PWM/PFM	Pch	Yes	2.7	6	0.9	6	2000	±2.0%	1200	4000	41	自动
CXSD62196	400mA 降压同步整流	USPN6	PWM	Pch	Yes	2.3	6	0.8	4	400	±2.0%	1200	900	18	闩锁
CXSD62197	400mA 降压同步整流	USPN6	PWM/PFM	Pch	Yes	2.3	6	0.8	4	400	±2.0%	1200	900	18	闩锁
CXSD62198	内置驱动晶体管、工作于16V	SOT26W USP6C	PWM	Nch	No	4.5	16	1.2	5.6	1000	±2.0%	1200	2500	150	闩锁
CXSD62199	PWM/PFM	SOT26W USP6C USP6C	PWM/PFM	Nch	No	4.5	16	1.2	5.6	1000	±2.0%	1200	2500	150	闩锁
CXSD62200	PWM	SOP8FD	PWM	Nch	Yes	4.5	18	1	12	2200	±1.5%	500	2100	760	自动闩锁
CXSD62201	适应105℃工作于30V 低消耗电流	SOP8FD	PWM	Nch	No	7	30	1.2	12	2000	±2.0%	300	3200	200 250	自动・闩锁
CXSD62202	适应105℃工作于30V 低消耗电流	SOP8FD	PWM/PFM	Nch	No	7	30	1.2	12	2000	±2.0%	300	3200	200 250	自动闩锁
CXSD62203	适应105℃工作于30V 低消耗电流	TSSOP16 USP10B	PWM/PFM 外部转换	外置	No	3	30	0.8			±2.0%	ADJ		30	自动闩锁
CXSD62204	PWM/PFM For USB 3.0	SOT25 USP6B	PWM/PFM	Pch	Yes	2	6	3.3		500	±2.0%	600	700	15	闩锁
CXSD62205	PWM/PFM	SOT25 USP6C	PWM/PFM	Pch	Yes	2	6	1.2		600	±2.0%	1200	1050	15	闩锁
CXSD62206	COT控制 1A	SOT25 USP6C	PWM	Pch	Yes	2.5	5.5	0.8	3.6	1000	±2.0%	1200	1500	250 400	自动
CXSD62207	COT控制 1A	SOT25 USP6C	PWM/PFM	Pch	Yes	2.5	5.5	0.8	3.6	1000	±2.0%	1200	1500	15,40	自动
CXSD62208	COT控制 1A	LGA8B01	PWM/PFM 外部转换	Pch	Yes	2.5	5.5	0.8	3.6	1000	±2.0%	1200	1500	15,40	自动
CXSD62209	COT控制 1.5A	SOT89-5 USP6C	PWM	Pch	Yes	2.7	5.5	0.8	3.6	1500	±2.0%	1200	3000	250 400	自动
CXSD62210	COT控制 1.5A	SOT89-5 USP6C	PWM/PFM	Pch	Yes	2.7	5.5	0.8	3.6	1500	±2.0%	1200	3000	15,25	自动
CXSD62211	COT控制 1.5A	LGA8B01	PWM/PFM 外部转换	Pch	Yes	2.7	5.5	0.8	3.6	1500	±2.0%	1200	3000	15,25	自动
CXSD62212	工作于18V 内置驱动晶体管	SOT25 USP6C	PWM	Pch	Yes	3	18	1	15	500	±1.5%	500		11.5, 12.5, 13.5	自动闩锁
CXSD62213	工作于18V 内置驱动晶体管	SOT25 USP-6C	PWM/PFM	Pch	Yes	3	18	1	15	500	±1.5%	500		11.5, 12.5, 13.5	自动闩锁
CXSD62214	超低消耗降压PFM同步整流	SOT25 USP6EL	PFM	Pch	Yes	2	6	1	4	200	±2.0%		180 330	0.5
CXSD62215	COT控制 6A	QFN040 4-24C	PWM/PFM 外部转换	Pch	Yes	2.7	5.5	0.8	3.6	6000	±1.0%	1200	10000	40	闩锁
CXSD62216	适应105℃内置了工作于30V的驱动晶体管	SOP8FD	PWM	Nch	No	7	30	1.2	12	2000	±2.0%	300	3200	200	自动闩锁
CXSD62217	105℃内置了工作于30V的驱动晶体管	SOP8FD	PWM/PFM	Nch	No	7	30	1.2	12	2000	±2.0%	300	3200	200	自动闩锁
CXSD62218	超低消耗降压PFM同步整流	SOT25 USP6EL	PFM	Pch	Yes	2	6	0.6	0.95	50				0.5	No
CXSD62219	COT控制 3.0A	QFN040 4-24C	PWM,PWM PFM	Pch	Yes	2.7	5.5	0.8	3.6	3000		1200		40	闩锁
CXSD62220	降压+P-ch Power MOS	USP12B01	PWM,PWM PFM	Pch	No	4	16	1.2		3000	±1.5%	500			闩锁
CXSD62221	车载类, 2A同步整流	USP10B	PWM/PFM	Pch	Yes	2.7	6	0.9	6	2000	±2.0%	1200		41	Auto
CXSD62222	车载类, 2A 同步整流	USP10B	PWM/PFM	Pch	Yes	2.7	6	0.9	6	2000	±2.0%	1200		41	Auto
CXSD62223	车载类, COT控制 1.5A同步整流降压型	USP6C	PWM	Pch	Yes	2.7	5.5	0.8	3.6	1500	±2.0%	1200		25	Auto
CXSD62224	车载类, COT控制 1.5A同步整流降压型	USP6C	PWM/PFM	Pch	Yes	2.7	5.5	0.8	3.6	1500	±2.0%	1200		25	Auto
