EUM6867是一款用于单相直流无刷马达的前级驱动芯片。EUM6867内置功能包括软启动功能、PWM控制、最小转速设置、Soft Switching功能、风扇转速检测、锁定保护、自动重启和限流检测。它是霍尔芯片与单相直流无刷马达之间的一个控制接口电路。
为了防止此类现象
发生，当马达锁死后，锁定保护电路将关断外置功率管，切断马达驱动。几秒钟后自动重启电路会尝试重新打开功率管恢复驱动。锁定保护时间和自动重启时间可以
由芯片外接电容设定。EUM6867还有转速反馈输出。
• 单相全波驱动（功率管外置）
• 软启动功能（启动时的加速时间由连接S-S和5VREG的外接电容决定）
• PWM控制模式（控制外接上臂功率管的占空比）
• Soft Switching功能（切断相位不明确时的驱动电流）
• 最小转速设定
• 锁定保护与自动重启
• FG输出
• 限流保护

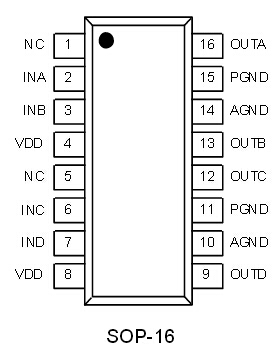

• TSSOP-16 封装
• 符合RoHS规范及Pb-Free
• PC电源/CPU散热风扇
|
