产品简介：

CXMD3272是一款用于单相直流无刷马达的前级驱动芯片。CXMD3272内置功能包括软启动功能、PWM控制、最小转速设置、Soft Switching功能、风扇转速检测、锁定保护、自动重启和限流检测。它是霍尔芯片与单相直流无刷马达之间的一个控制接口电路。CXMD3272的PWM工作模式控制外部PMOS-NMOS功率管使马达转动时保持低噪声和低抖动，外接PMOS的驱动占空比由它控制。CXMD3272具有软启动功能，可以控制马达启动过程中由低速到高速的加速时间，该时间由连接S-S和5VREG的外接电容决定。最小转速设置功能可设定风扇转动时的最低速度。如果马达被外部应力或者障碍物卡住，则过驱动电流可能会引起温度升高而损坏马达。为了防止此类现象发生，当马达锁死后，锁定保护电路将关断外置功率管，切断马达驱动。几秒钟后自动重启电路会尝试重新打开功率管恢复驱动。锁定保护时间和自动重启时间可以由芯片外接电容设定。CXMD3272还有转速反馈输出

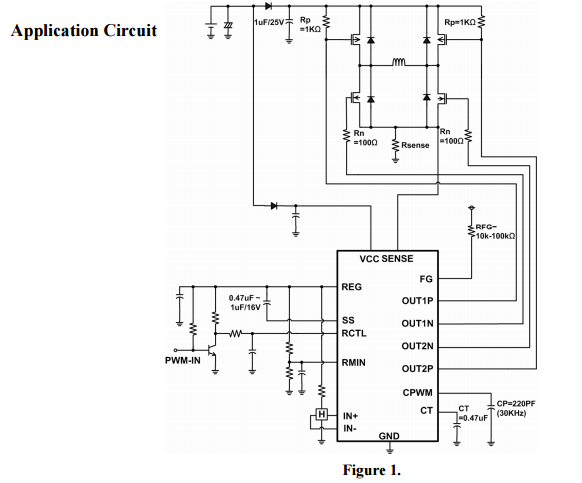

• 单相全波驱动（功率管外置）
• 软启动功能（启动时的加速时间由连接S-S和5VREG的外接电容决定）
• PWM控制模式（控制外接上臂功率管的占空比）
• Soft Switching功能（切断相位不明确时的驱动电流）
• 最小转速设定
• 锁定保护与自动重启
• FG输出
• 限流保护
