CXMD3286 CXMD3287 CXMD3288反共模接通电路N通道和P通道功率mosfet的片上H桥驱动电路驱动无刷直流电机或步进电机绕组连续输出电流2.6A电刷直流电机驱动解决方案

您当前的位置：首页 > 资料下载 > 产品资料下载

产品名称：

文件格式：

PDF

文件语言：

简体中文

版权：

嘉泰姆

技术要求：

http://www.jtm-ic.com/shop/adc/madaq/madaq/2020-03-03/6413.html

文件类型：

产品文件

软件大小：

498 KB

文件等级：

登陆：

嘉泰姆

作者：

嘉泰姆

官方：

官方

DEMO演示：

演示

上传时间：

2025-05-28

产品简介：

CXMD3286 CXMD3287 CXMD3288为电池驱动的玩具、低压或电池驱动的运动控制应用提供了集成的电刷直流电机驱动解决方案。该电路集成了N通道和P通道功率mosfet的片上H桥驱动电路，适用于驱动无刷直流电机或步进电机绕组。工作电压范围较宽（2V～12.0V），最大连续输出电流可达2.6A，最大峰值输出电流可达4A，VCC与VDD串联供电，VCC为逻辑控制电源，VDD为电源。CXMD3286 CXMD3287 CXMD3288具有片内温度保护功能。当驱动电路的负载电流远大于电路的最大持续电流时，电路的结温会迅速升高。一旦超过设定值（150摄氏度），内部电路将立即关闭输出电源管，切断负载电流，避免温度持续上升造成塑料包装冒烟、起火等安全隐患。内置温度滞后电路，以确保电路恢复到安全温度之前，允许电路重新控制。CXMD3286 CXMD3287 CXMD3288设置了单独的电流采样输出引脚，采样输出电流采样比为1000:1。输出采样电流用于单片机分析或控制外部电路来控制输出电流。

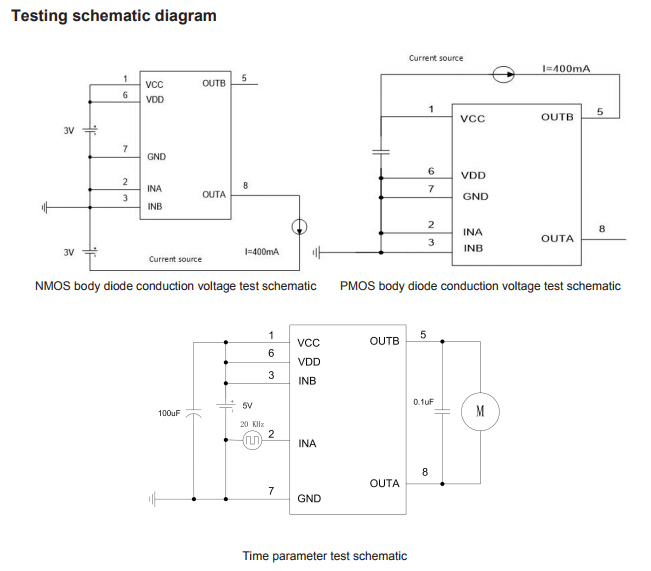

内置电流采样电路
低待机电流、低静态工作电流
集成H桥驱动电路
内置反共模接通电路
低导通电阻功率MOSFET
最大连续输出电流：2.6A@VDD=12V
最大峰值输出电流：4A@T=0.2S，D=0.25，VDD>=6V
瞬时耐受电流：7A@VDD=6V，约10us
带滞后的片上热关机（TSD）
抗静电等级：3KV（HBM）
