CXFA3191F锂电池充电管理三种档位电压输出相应状态LED指示的集成电源管理IC四灯和双灯状态显示方式线性方式进行充电同步整流DC升压支持单按键和双按键模式手电功能支技边充电边调节3档风扇风量
发表时间:2020-03-18浏览次数:304
CXFA3191F锂电池充电管理三种档位电压输出相应状态LED指示的集成电源管理IC四灯和双灯状态显示方式线性方式进行充电同步整流DC升压支持单按键和双按键模式手电功能支技边充电边调节3档风扇风量


目录

1.产品概述       2.产品特点     oxV嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)oxV嘉泰姆

5.产品封装       6.电路原理图  oxV嘉泰姆

7.相关产品oxV嘉泰姆

   产品概述 返回TOPoxV嘉泰姆


CXFA3191F是一款应用于移动小风扇,集成了锂电池充电管理,三种档位电压输出,以及相应状态LED指示的集成电源管理IC。 以线性方式进行充电,包含涓流充电,恒流充电和恒压充电全过程的充电方式,浮充电压精度在全温度范围可达±1%。 DC-DC升压可达到±3%的精度,可以提供高达90%的升压转换效率,延长电池使用时间。 支持2个按键控制及手电筒功能,同时配置了2个LED驱动端口,可驱动4个LED显示工作状态,包括放电升压1档2档3档和充电指示灯。 放电驱动小风扇的输出电压分别为:4.7V,5.5V,6.5V。 具有多重保护设计,包括负载过流保护,软启动保护,输入过压保护,输出短路保护,芯片温度保护等。同时芯片端口设计了高性能的ESD保护电路,使得该款芯片具有极高的可靠性。 目前提供eSOP8L的封装形式

   产品特点 返回TOPoxV嘉泰姆


Æ 同步整流升压,升压部分无需MOS或二极管 oxV嘉泰姆

Æ 外围电路简单,仅需三颗陶瓷电容。 oxV嘉泰姆

Æ 低待机电流,小于60uA oxV嘉泰姆

Æ 充电浮充电压精度±1%,充饱电压可选择4.2V和4.35V oxV嘉泰姆

Æ 支持单按键和双按键模式,同时支持手电功能 oxV嘉泰姆

Æ OUT输出有过流,短路保护 oxV嘉泰姆

Æ 四灯和双灯状态显示方式 oxV嘉泰姆

Æ 封装形式:eSOP8L oxV嘉泰姆

   应用范围 返回TOPoxV嘉泰姆


Æ 移动小风扇 oxV嘉泰姆

   技术规格书(产品PDF) 返回TOP oxV嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!oxV嘉泰姆

 QQ截图20160419174301.jpgoxV嘉泰姆

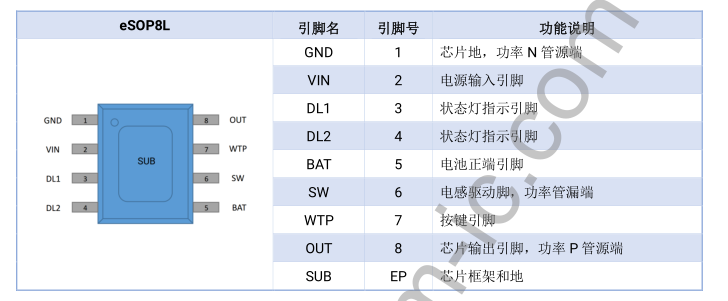

产品封装图 返回TOPoxV嘉泰姆


image.pngoxV嘉泰姆

电路原理图 返回TOPoxV嘉泰姆


 oxV嘉泰姆


相关芯片选择指南 返回TOP                              更多同类产品......


便携式风扇系列
型号 功能 适用范围 封装
CXFA3109 手持 3 档风扇专用 IC 用于使用锂电池供电的便携式风扇 SOP-16/ESOP-16
CXFA3110B 600mA锂电充电+3档可调风量风扇IC 使用锂电池供电的便携式风扇 SOP-16
CXFA3111B 600mA锂电充电+3档可调风量风扇IC 使用锂电池供电的便携式风扇 ESOP-8
CXFA3111C 600mA锂电充电+3档可调风量风扇IC 使用锂电池供电的便携式风扇 ESOP-16
CXFA3111D 600mA锂电充电+3档可调风量风扇IC 使用锂电池供电的便携式风扇 ESOP-16
CXFA3112 600mA 锂电充电+3 档可调风量风扇 使用锂电池供电的便携式风扇 SOP-16
CXFA3111E 600mA 锂电充电+3 档可调风量风扇 使用锂电池供电的便携式风扇 ESOP-16
CXFA3113L 手持 3 档风扇专用 IC 使用锂电池供电的便携式风扇 ESOP-8
CXFA3113H 手持 3 档风扇专用 IC 使用锂电池供电的便携式风扇 ESOP-8
CXFA3191F 600mA锂电充电+3档可调风量风扇IC 使用锂电池供电的便携式风扇 ESOP-8
