基准电压源振荡电路比较器VFM控制电路构成CMOS升压DC调整器CXSU6306低纹波高效率高输出电流内置MOSFET保护电路

发表时间：2020-06-02浏览次数：16

一,产品概述(General Description)
CXSU6306系列是一种由基准电压源、振荡电路、比较器、VFM 控制
电路等构成的CMOS 升压DC/DC 调整器。利用VFM 控制电路，采用固定
占空系数，可获得大范围的低纹波、高效率和高输出电流。 CXSU6306 系
列是通过使用线圈、电容器和二极管等外接部件而构成的升压DC/DC 控制
器。内置MOSFET使用保护电路，在超过控制值时会自动断路，以防止破
坏。本产品结合了微型封装和低消耗电流等的特点，最适合在移动设备的
电源部使用。
二.产品特点(Features)
低电压工作：可保证以0.9V（Iout=1mA）启动
输出电压精度高：输出电压从2.5V到5.5V可调，精度±2.0%
低消耗电流：6.5μA（Vout=3.5V，典型值）
占空系数：内置固定型VFM控制器（典型值77%）
外部器件：线圈、电容器、二极管
无铅产品
工作电压=0.9-6.0V
输出电流=350mA
静态电流=9uA
震荡频率=300KHz
最高效率=85%
封装形式:SOT-23-6L,SOT-23-3L,SOT-23-3B,SOT-89-3L
三,应用范围 (Applications)
数码相机、电子记事本、PDA等移动设备用电源
CD随身听、MD等音响装置电源
照相机、视频设备、通信设备的稳压电源
微机用电源
四.下载产品资料PDF文档

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！9Yl嘉泰姆

QQ截图20160419174301.jpg 9Yl嘉泰姆

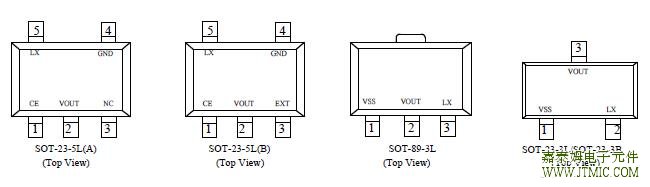

五,产品封装图 (Package)9Yl嘉泰姆

六.电路原理图

(责任编辑：oumao18)

七,功能概述9Yl嘉泰姆

项目	符号	条件	最小值	典型值	最大值	单位
输出电压	VOUT	-	VOUT(s)9Yl嘉泰姆 ×0.98	VOUT(s)	VOUT(S)9Yl嘉泰姆 ×1.02	V
输入电压	VIN	-	-	-	6.5
启动电压
VST1	IOUT=1mA	-	-	1.1
工作电流
Iact	VOUT＝Output voltage×0.9		40	55	uA
静态电流	Iss	VOUT＝Output voltage×1.1	－	6.5	uA	7.5
线性调整度
△ VOUT1	IOUT=30mA	－	0.22	0.4	%
负载调整度	△ VOUT2	IOUT=10uA—100mA	－	0.35	%	0.5
输出电压
△ VOUT9Yl嘉泰姆 △ Ta*VOUT	Ta=-40℃～＋85℃	－	±40	－	ppm/℃
振荡频率	fosc	VOUT＝Output voltage×0.95	225	300	375	kHz
占空系数	Duty	VOUT＝Output voltage×0.95	70	77	84	％
效率	EFFI	－	－	88	－	％

八,相关产品9Yl嘉泰姆

产品名称	工作电压(V)	输出电流(mA)	静态电流(uA)	震荡频率(KHz)	最高效率(%)	封装形式
CXSU6304	1.8-3.6	600	300	1300	93	SOT-23-6
CXSU6305	2.7-5.5	100	90	1000	88	SOT-23-5
CXSU6306	0.9-6.0	350	9	300	85	SOT-23-3B,SOT-23-5
CXSU6307	2.8-5.0	1200	80	1500	92	SOT-23-6
CXSU6308	1.0-6.0	600	14	500	90	SOT-23-6
CXSU6309	1.0-6.0	1000	25	1000	90	SOT-23-6
