首页 > 产品中心 > 电池充电芯片 > 锂电池保护 > 单节锂电保护IC >高精度电压检测延时电路过放自恢复功能CXPR7106D二合一锂离子锂聚合物可充电电池组保护过充过放过流短路电池保护功能功耗低
高精度电压检测延时电路过放自恢复功能CXPR7106D二合一锂离子锂聚合物可充电电池组保护过充过放过流短路电池保护功能功耗低
0

CXPR7106D产品是二合一锂离子/锂聚合物可充电电池组保护的高集成度解决方案。CXPR7106D包括了先进的功率 MOSFET,高精度的电压检测电路和延时电路。 CXPR7106D具有非常小的DFN-5L的封装,这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。 CXPR7106D有过充,过放,过流,短路等所有的电池所需保护功能,并且工作时功耗非常低。 该芯片不仅仅是为手机而设计,也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的 应用场合。

高精度电压检测延时电路过放自恢复功能CXPR7106D二合一锂离子锂聚合物可充电电池组保护过充过放过流短路电池保护功能功耗低
产品手册
  • "

产品订购

产品订购

产品简介

目录

   产品概述 返回TOPLSQ嘉泰姆


CXPR7106D产品是二合一锂离子/锂聚合物可充电电池组保护的高集成度解决方案。CXPR7106D包括了先进的功率 MOSFET,高精度的电压检测电路和延时电路。 CXPR7106D具有非常小的DFN-5L的封装,这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。 CXPR7106D有过充,过放,过流,短路等所有的电池所需保护功能,并且工作时功耗非常低。 该芯片不仅仅是为手机而设计,也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的 应用场合。LSQ嘉泰姆

   产品特点 返回TOPLSQ嘉泰姆


 高精度电压检测电路LSQ嘉泰姆

blob.pngLSQ嘉泰姆

 各延迟时间由内部电路设置(无需外接电容) LSQ嘉泰姆

 有过放自恢复功能 LSQ嘉泰姆

 工作电流:典型值 3uA,最大值 6.0uA(VDD=3.9V) LSQ嘉泰姆

 连接充电器的端子采用高耐压设计(CS 端,绝对最大额定值是 20V) LSQ嘉泰姆

 允许 0V 电池充电功能 LSQ嘉泰姆

 宽工作温度范围:-40℃~+85℃ LSQ嘉泰姆

 采用 DFN-5L 封装LSQ嘉泰姆

   应用范围 返回TOPLSQ嘉泰姆


 1 节锂离子可再充电电池组 LSQ嘉泰姆

 1 节锂聚合物可再充电电池组LSQ嘉泰姆

   技术规格书(产品PDF) 返回TOP LSQ嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持LSQ嘉泰姆

 QQ截图20160419174301.jpgLSQ嘉泰姆

产品封装图 返回TOPLSQ嘉泰姆


blob.pngLSQ嘉泰姆

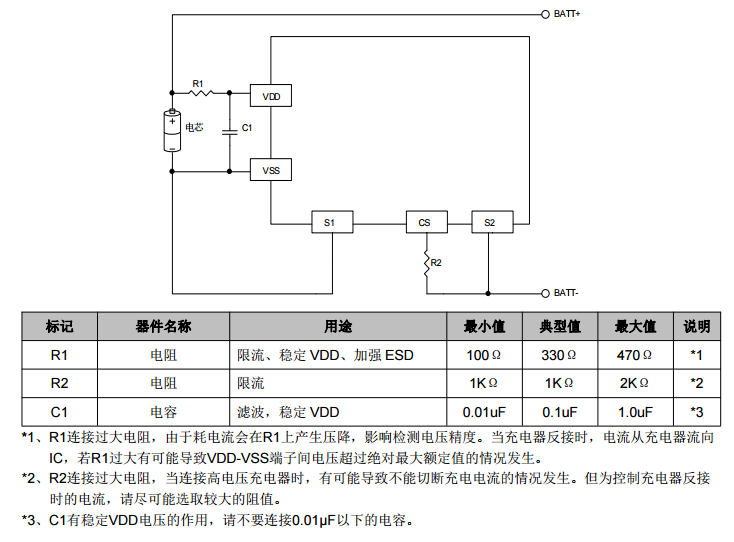

电路原理图 返回TOPLSQ嘉泰姆


blob.pngLSQ嘉泰姆

相关芯片选择指南 返回TOP                         更多同类产品......


电源管理类>锂电池保护系列LSQ嘉泰姆

型号LSQ嘉泰姆

VddLSQ嘉泰姆

IDDLSQ嘉泰姆

VCSLSQ嘉泰姆

适用范围LSQ嘉泰姆

封装LSQ嘉泰姆

CXPR7103DLSQ嘉泰姆

VSS-0.3~VSS+10LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD-20~VDD+0.3LSQ嘉泰姆

一节锂离子可再充电电池组、一节锂聚合物可再充电电池组LSQ嘉泰姆

DFN-5LLSQ嘉泰姆

CXPR7104DLSQ嘉泰姆

VSS-0.3~VSS+10LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD-20~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

DFN-5LLSQ嘉泰姆

CXPR7105ALSQ嘉泰姆

VSS-0.3~VSS+10LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD-20~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

DFN-5LLSQ嘉泰姆

CXPR7105DLSQ嘉泰姆

VSS-0.3~VSS+10LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD-20~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

DFN-5LLSQ嘉泰姆

CXPR7106DLSQ嘉泰姆

VSS-0.3~VSS+10LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD-20~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

DFN-5LLSQ嘉泰姆

CXPR7107ALSQ嘉泰姆

VSS-0.3~VSS+12LSQ嘉泰姆

4uA~6uALSQ嘉泰姆

VDD-15~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7107CLSQ嘉泰姆

-0.3V~+10VLSQ嘉泰姆

4uA~6uALSQ嘉泰姆

VDD-35V~VDD+0.3VLSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7107CBLSQ嘉泰姆

-0.3V~+10VLSQ嘉泰姆

4uA~6uALSQ嘉泰姆

VDD-35V~VDD+0.3VLSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7107DLSQ嘉泰姆

-0.3V~+10VLSQ嘉泰姆

4uA~6uALSQ嘉泰姆

VDD-35V~VDD+0.3VLSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7107HLSQ嘉泰姆

-0.3V~+10VLSQ嘉泰姆

4uA~6uALSQ嘉泰姆

VDD-35V~VDD+0.3VLSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7107KLSQ嘉泰姆

-0.3V~+10VLSQ嘉泰姆

4uA~6uALSQ嘉泰姆

VDD-35V~VDD+0.3VLSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7107K+LSQ嘉泰姆

-0.3V~+10VLSQ嘉泰姆

4uA~6uALSQ嘉泰姆

VDD-35V~VDD+0.3VLSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7107KALSQ嘉泰姆

-0.3V~+10VLSQ嘉泰姆

4uA~6uALSQ嘉泰姆

VDD-35V~VDD+0.3VLSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7108ELSQ嘉泰姆

-0.3 to +6LSQ嘉泰姆

5.0uALSQ嘉泰姆

-0.3 to VCC+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7109DLSQ嘉泰姆

VSS-0.3~VSS+12LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD+15~VDD+0.3LSQ嘉泰姆

用于单芯锂离子电池组、锂聚合物电池组LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7109KLSQ嘉泰姆

VSS-0.3~VSS+12LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD+15~VDD+0.3LSQ嘉泰姆

用于单芯锂离子电池组、锂聚合物电池组LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7110DLSQ嘉泰姆

VSS-0.3~VSS+12LSQ嘉泰姆

3.8uALSQ嘉泰姆

VDD+15~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7111LSQ嘉泰姆

VSS-0.3~VSS+10LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD-20~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7112LSQ嘉泰姆

VSS-0.3~VSS+10LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD-20~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7113LSQ嘉泰姆

VSS-0.3~VSS+10LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD-20~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7114CLSQ嘉泰姆

VSS-0.3~VSS+12LSQ嘉泰姆

4uA~6uALSQ嘉泰姆

VDD-15~VDD+0.3LSQ嘉泰姆

用于单一锂电池保护电路LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7115LSQ嘉泰姆

VSS-0.3~VSS+12LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD-28~VDD+0.3LSQ嘉泰姆

用于单一锂电池保护电路LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7116LSQ嘉泰姆

VSS-0.3~VSS+8LSQ嘉泰姆

3uA~6uALSQ嘉泰姆

VDD-18~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7117LSQ嘉泰姆



3uALSQ嘉泰姆

VDD-18~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆

CXPR7118LSQ嘉泰姆



3uALSQ嘉泰姆

VDD-18~VDD+0.3LSQ嘉泰姆

用于单芯锂离子电池组、锂聚合物电池组LSQ嘉泰姆

SOP-8LSQ嘉泰姆

CXPR7119LSQ嘉泰姆



3uA~7uALSQ嘉泰姆

VDD-28~VDD+0.3LSQ嘉泰姆

用于保护板锂电池LSQ嘉泰姆

SOT23-6LSQ嘉泰姆
