CXLB7247 CXLB7247B是可以对单节可充电锂电池和磷酸铁锂电池进行恒流/恒压充电的充电管理芯片。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。
CXLB7247 CXLB7247B需要极少的外围元器件，并且符合 USB 总线技术规范，非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为 4.2V/3.65V（对应不同的电池标准）；也可以通过一个外部的电阻调节。充电电流通过一个外部电阻设置。当输入电压（交流适配器或者 USB 电源）掉电时，CXLB7247 CXLB7247B动进入低功耗的睡眠模式，此时电池的电流消耗小于 3 微安。内置防反灌保护电路,当电池电压高于输入电压时,自动关闭内置功率 MOSFET。其它功能包括输入电压过低锁存，自动再充电，温度保护以及充电状态/充电结束状态指示等功能。
CXLB7247 CXLB7247B 采用散热增强型的 8 管脚小外形封装 eSOP8。
-
[ CXLB7247 ]
目录
1.产品概述 2.产品特点
3.应用范围 4.下载产品资料PDF文档
5.产品封装图 6.电路原理图
7.功能概述 8.相关产品
一,产品概述(General Description)
CXLB7247 CXLB7247B 是可以对单节可充电锂电池和磷酸铁锂电池进行恒流/恒压充电的充电管理芯片。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。
CXLB7247 CXLB7247B需要极少的外围元器件，并且符合 USB 总线技术规范，非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为 4.2V/3.65V（对应不同的电池标准）；也可以通过
一个外部的电阻调节。充电电流通过一个外部电阻设置。当输入电压（交流适配器或者 USB 电源）掉电时，CXLB7247 CXLB7247B动进入低功耗的睡眠模式，此时电池的电流消耗小于 3 微安。
内置防反灌保护电路,当电池电压高于输入电压时,自动关闭内置功率 MOSFET。其它功能包括输入电压过低锁存，自动再充电，温度保护以及充电状态/充电结束状态指示等功能。
CXLB7247 CXLB7247B 采用散热增强型的 8 管脚小外形封装 eSOP8。
二.产品特点(Features)
可编程使充电电流可达 1A
不需要外部 MOSFET，传感电阻和阻流二极管
小的尺寸实现对锂离子电池和磷酸铁锂电池的完全线形充电管理
恒电流 /恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
从 USB 接口管理单片锂离子电池
预设充电电压为 4.2V ±1%/3.65±50mV，也可以通过
FB 进行调节
充电电流输出监控
充电状态指示标志和充满状态标志
1/10 充电电流终止
自动再充电
停止工作时提供 25mA 电流
2.9V/2.4V(对应不同的电池标准)涓流充电阈值电压
软启动限制浪涌电流电流
输出端具有防反灌保护功能
三,应用范围 (Applications)
移动电话
数码相机
MP4 播放器
蓝牙应用
各种充电器
便携式设备
电子词典
四.下载产品资料PDF文档
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

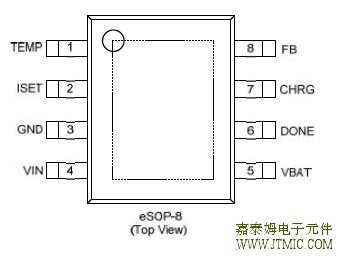

五,产品封装图 (Package)
|
引脚号 |
引脚名称 |
引脚号 |
引脚名称 |
|
1 |
NC |
5 |
VBAT |
|
2 |
ISET |
6 |
DONE |
|
3 |
GND |
7 |
六.电路原理图
七,功能概述
同时应用 USB 和交流电适配器充电CXLB7247 CXLB7247B 不但可以利用 USB 接口为电池充电，也可以利
用墙上适配器为电池充电。图 4 示出一个同时使用 USB 接
口和交流电适配器通过CXLB7247 CXLB7247B电池进行充电的例子，当
二者共同存在时，交流电适配器具有优先权。M1 为 P 沟道
MOSFET，M1 用来阻止电流从墙上适配器流入 USB 接口，
肖特基二极管 D1 可防止 USB 接口通过 1K 电阻消耗能量
八,相关产品 更多同类产品......
|
线性单节锂电充电IC |
||||||||
|
产品型号 |
输出电压 |
输入电压 |
最大充电电流 |
充电截止电压 |
精度 |
涓流充电截止电压 |
功耗 |
封装形式 |
|
4.2V |
4.5-12V |
200mA |
4.2V |
±1% |
2.9V |
55uA |
SOT23-6 |
|
|
4.2V |
4.5-6.0V |
300mA |
4.2V |
±1% |
2.9V |
350uA |
DFN2*3-8 |
|
|
4.2V |
4.25-6.5V |
200mA |
4.2V |
±1% |
2.9V |
350uA |
DFN2*3-8 |
|
|
4.2V |
4.25-6.5V |
200mA |
4.2V |
±1% |
2.9V |
150uA |
SOT-25 |
|
|
4.2V |
4.25-6.5V |
1.2A |
4.2V |
±1% |
2.9V |
25uA |
ESOP8 |
|
|
CXLB7247ADR |
4.2V |
4.5-12V |
1A |
4.2V |
±1% |
2.9V |
55uA |
DFN3*3-8 |
|
3.6V/4.2V |
4.25-6.5V |
1.2A |
3.6V-4.2V |
±1% |
2.9V |
25uA |
ESOP8 |
|
|
CXLB7247DR |
4.2V |
4.5V-8V |
1A |
4.2V |
±1% |
2.9V |
55uA |
DFN3*3-8 |
|
4.2V |
4.25-6.5V |
800mA |
4.2V |
±1% |
2.9V |
25uA |
SOT23-5 |
|
|
4.2V |
4.25-6.5V |
800mA |
4.2V |
±1% |
2.9V |
25uA |
SOT23-5 |
|
|
4.2V |
4.25-6.5V |
500mA |
4.2V |
±1% |
2.9V |
25uA |
SOT23-5 |
|
|
4.35V |
4.25-6V |
800mA |
4.35V |
±1% |
2.9V |
25uA |
SOT23-5 |
|
|
4.2V |
4.25-6.5V |
800mA |
4.2V |
±1% |
2.9V |
85uA |
SOT23-5 |
|
|
3.7V |
4-7V |
500mA |
3.7V |
±1% |
2.5V |
250uA |
SOT23-5 |
|
|
2.8V |
4-7V |
500mA |
2.8V |
±1% |
2.0V |
250uA |
SOT23-5 |
|
|
4.35V |
4.25-6.5V |
800mA |
4.35V |
±1% |
2.9V |
85uA |
SOT23-5 |
|
|
4.2V |
4.0-8.0V |
1200mA |
4.2V |
±1% |
2.9V |
55uA |
ESOP8 |
|
|
4.2V |
4.0-8.0V |
1200mA |
4.2V |
±1% |
2.9V |
55uA |
ESOP8 |
|
|
4.35V |
4.0-8.0V |
1200mA |
4.35V |
±1% |
2.9V |
55uA |
ESOP8 |
|
|
4.2V |
4.25-7.0V |
1000mA |
4.2V |
±1% |
2.9V |
55uA |
ESOP8 |
|
|
CXLB7250DR |
4.2V |
4.25-7.0V |
1000mA |
4.2V |
±1% |
2.9V |
50uA |
DFN2X2-6L |
|
4.2V |
4.25-6.0V |
750mA |
4.2V |
±1% |
2.9V |
25uA |
SOT23-6 |
|
|
4.2V |
4.25-6.0V |
800mA |
4.2V |
±1% |
2.9V |
25uA |
SOT23-6 |
|
|
4.35V |
4.5-6.5V |
700mA |
4.35V |
±1% |
2.9V |
80uA |
SOT-26 |
|
|
4.2V |
4.25-6.5V |
500mA |
4.2V |
±1% |
2.9V |
25uA |
SOT-26 |
|
|
4.2V |
4.5-18V |
800mA |
4.2V |
±1% |
2.9V |
70uA |
SOT-26 |
|
|
4.2V |
3.8-6.5V |
1A/0.5A |
4.2V |
±1% |
2.9V |
450uA |
ESOP8/SOP8 |
|
|
4.2V |
4.5-7V |
扩流3A |
4.2V |
±1% |
2.9V |
1mA |
SOP-8 |
|
|
4.2V |
4.5-12V |
700mA |
4.2V |
±1% |
2.9V |
55uA |
SOT23-5 |
|
|
4.2V |
4.5-12V |
700mA |
4.2V |
±1% |
2.9V |
55uA |
SOT23-6 |
|
|
4.2V |
4.25-6.5V |
1000mA |
4.2V |
±1% |
2.9V |
50uA |
ESOP8 |
|
|
4.2V |
4.5-12V |
1000mA |
4.2V |
±1% |
2.9V |
55uA |
ESOP8 |
|
|
4.2V |
4.5-5.5V |
800mA |
4.2V |
±1% |
2.9V |
48uA |
DFN3*3-10 |
|
|
4.2V |
4.5V-18V |
1.3A |
4.2V |
±1% |
2.9V |
48uA |
SOP8 |
|
|
4.2V |
4.5-18V |
1.6A |
4.2V |
±1% |
2.9V |
7uA |
SOP-8 |
|
