首页 > 产品中心 > 电池充电芯片 > 移动电源芯片 > 3合1移动电源IC >1.2A充电1.2A放电移动电源SOC内置电源路径管理支持边充边放CXLB7435B升压转换器锂电池充电电量指示电池电量曲线精准显示电池电量支持3/4/5颗LED电量显示和照明功能
1.2A充电1.2A放电移动电源SOC内置电源路径管理支持边充边放CXLB7435B升压转换器锂电池充电电量指示电池电量曲线精准显示电池电量支持3/4/5颗LED电量显示和照明功能
14

CXLB7435B是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为移动电源提供完整的电源解决方案。 CXLB7435B 的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺 寸, 降低BOM成本。 CXLB7435B只需一个电感实现降压与升压功能。 DC-DC转换器工作在650KHz,可以支持低成 本电感和电容。 CXLB7435B的同步升压系统提供1.2A输出电流, 转换效率高至95%。空载时,自动进入休眠状态, 静态电流降至50uA。 CXLB7435B采用开关充电技术,提供1.2A电流, 充电效率高至96%。内置IC温度和输入电压智能调节充电电流。 CXLB7435B可定制电池电量曲线,可精准显示电池电量。支持 3/4/5颗LED电量显示和照明功能

1.2A充电1.2A放电移动电源SOC内置电源路径管理支持边充边放CXLB7435B升压转换器锂电池充电电量指示电池电量曲线精准显示电池电量支持3/4/5颗LED电量显示和照明功能
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     bo3嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)bo3嘉泰姆

5.产品封装       6.电路原理图  bo3嘉泰姆

7.相关产品bo3嘉泰姆

   产品概述 返回TOPbo3嘉泰姆


     CXLB7435B是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为移动电源提供完整的电源解决方案。 CXLB7435B 的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺 寸, 降低BOM成本。 CXLB7435B只需一个电感实现降压与升压功能。 DC-DC转换器工作在650KHz,可以支持低成 本电感和电容。 CXLB7435B的同步升压系统提供1.2A输出电流, 转换效率高至95%。空载时,自动进入休眠状态, 静态电流降至50uA。 CXLB7435B采用开关充电技术,提供1.2A电流, 充电效率高至96%。内置IC温度和输入电压智能调节充电电流。 CXLB7435B可定制电池电量曲线,可精准显示电池电量。支持 3/4/5颗LED电量显示和照明功能。 CXLB7435B采用QFN24封装。

   产品特点 返回TOPbo3嘉泰姆


 同步开关充放电 bo3嘉泰姆

    1.2A 同步升压转换,1.2A 同步开关充电 bo3嘉泰姆

    升压效率最高达 95% bo3嘉泰姆

    充电效率最高达 96% bo3嘉泰姆

    内置电源路径管理,支持边充边放 bo3嘉泰姆

 充电 bo3嘉泰姆

    自适应充电电流调节,匹配所有适配器 bo3嘉泰姆

    充电电压精度:±0.5%; bo3嘉泰姆

    支持 4.20V、4.30V 和 4.35V 电池 bo3嘉泰姆

 电量显示 bo3嘉泰姆

    内置 14bit ADC 和电量计 bo3嘉泰姆

    支持 5 / 4/ 3 颗 LED 电量显示 bo3嘉泰姆

    电池电量曲线可设置,显示灯更均匀 bo3嘉泰姆

 功能丰富 bo3嘉泰姆

    内置照明灯驱动 bo3嘉泰姆

    自动检测手机插入和拔出 bo3嘉泰姆

    低功耗 bo3嘉泰姆

    智能识别负载,自动进待机  bo3嘉泰姆

    待机功耗小于 50 μA bo3嘉泰姆

 BOM 极简 bo3嘉泰姆

    功率 MOS 内置,单电感实现充放电 bo3嘉泰姆

    1M 开关频率,可支持 1uH 电感 bo3嘉泰姆

 多重保护、高可靠性 bo3嘉泰姆

    输出过流、过压、短路保护 bo3嘉泰姆

    输入过压、过充、过放、过流放电保护 bo3嘉泰姆

    整机过温保护 bo3嘉泰姆

    ESD 4KV,瞬间耐压 11Vbo3嘉泰姆

   应用范围 返回TOPbo3嘉泰姆


 移动电源/充电宝 bo3嘉泰姆

 手机、平板电脑等便携式设备bo3嘉泰姆

   技术规格书(产品PDF) 返回TOP bo3嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持bo3嘉泰姆

 QQ截图20160419174301.jpgbo3嘉泰姆

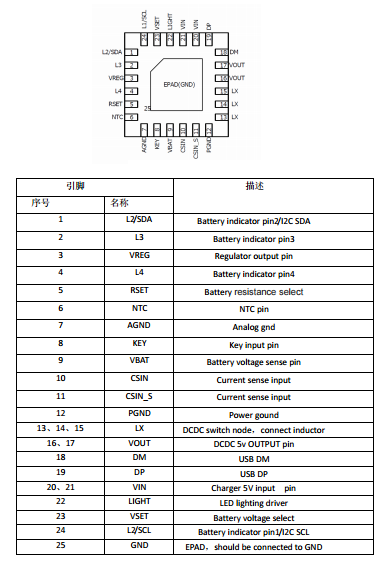

产品封装图 返回TOPbo3嘉泰姆


blob.pngbo3嘉泰姆

电路原理图 返回TOPbo3嘉泰姆

 bo3嘉泰姆


 bo3嘉泰姆


相关芯片选择指南 返回TOP                     更多同类产品......


 bo3嘉泰姆

同步整流3合1移动电源IC:bo3嘉泰姆

型号bo3嘉泰姆

功能bo3嘉泰姆

包含的模块bo3嘉泰姆

工作模式bo3嘉泰姆

最低放电电压bo3嘉泰姆

充电电流bo3嘉泰姆

升压效率bo3嘉泰姆

待机功耗bo3嘉泰姆

保护功能bo3嘉泰姆

封装bo3嘉泰姆

CXLB7419bo3嘉泰姆

0.8A线性充电|1A同步升压放电 bo3嘉泰姆

充电模块|升压电源模块|充放电指示模块|保护模块bo3嘉泰姆

充电|放电|2LED指示状bo3嘉泰姆

态|自动检测负载bo3嘉泰姆

2.85Vbo3嘉泰姆

0.8Abo3嘉泰姆

88%bo3嘉泰姆

20uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路bo3嘉泰姆

ESOP-8bo3嘉泰姆

CXLB7419Abo3嘉泰姆

1A线性充电|1A同步升压放电bo3嘉泰姆

充电管理模块|充放电指示模块|升压放电管理模块|保护模块bo3嘉泰姆

充电|放电|2LED指示状bo3嘉泰姆

态|自动检测负载bo3嘉泰姆

2.9Vbo3嘉泰姆

通过电阻调节bo3嘉泰姆

90%bo3嘉泰姆



过充|过放|欠压|过温|过流|短路bo3嘉泰姆

ESOP-8bo3嘉泰姆

CXLB7420bo3嘉泰姆

0.8A线性充电|1A同步升压放电bo3嘉泰姆

充电管理模块|充放电指示模块|升压放电管理模块|保护模块bo3嘉泰姆

充电|放电|2LED指示状bo3嘉泰姆

态|自动检测负载|边充边放bo3嘉泰姆

|带线损补偿|放电输出可调bo3嘉泰姆

2.9Vbo3嘉泰姆

0.8Abo3嘉泰姆

88%bo3嘉泰姆

20uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路bo3嘉泰姆

ESOP-8bo3嘉泰姆

CXLB7421Abo3嘉泰姆

1.2A同步开关充电|1A同步升压放电bo3嘉泰姆

充电管理模块|充放电指示模块|升压放电管理模块|保护模块bo3嘉泰姆

充电|放电|边充边bo3嘉泰姆

放|自动检测负载bo3嘉泰姆

3.0Vbo3嘉泰姆

自适应充电|电流调节|匹配所有适配器bo3嘉泰姆

90%bo3嘉泰姆

27uAbo3嘉泰姆

过充|过放|过流放电|输出过流|过压|整机过温|短路bo3嘉泰姆

ESOP-8bo3嘉泰姆

CXLB7422bo3嘉泰姆

0.6A线性充电|0.8A同步升压放电 bo3嘉泰姆

充电管理模块|充放电指示模块|升压放电管理模块|保护模块bo3嘉泰姆

充电|放电|2LED指示状bo3嘉泰姆

态|自动检测负载bo3嘉泰姆

2.85Vbo3嘉泰姆

0.6Abo3嘉泰姆

90%bo3嘉泰姆

20uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路bo3嘉泰姆

SOP-8bo3嘉泰姆

CXLB7423bo3嘉泰姆

0.8A线性充电|1A同步升压放电 bo3嘉泰姆

充电管理模块|充放电指示模块|升压放电管理模块|保护模块bo3嘉泰姆

充电|放电|2LED指示状bo3嘉泰姆

态|自动检测负载|带按键bo3嘉泰姆

|LED手电筒bo3嘉泰姆

2.85Vbo3嘉泰姆

0.8Abo3嘉泰姆

90%bo3嘉泰姆

20uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路bo3嘉泰姆

ESOP-8bo3嘉泰姆

CXLB7424bo3嘉泰姆

1A线性充电|1.5A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量bo3嘉泰姆

|边充边放|LED手电筒|带线bo3嘉泰姆

损补偿|带按键和跑马灯bo3嘉泰姆

2.9Vbo3嘉泰姆

1Abo3嘉泰姆

93%bo3嘉泰姆

150uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路bo3嘉泰姆

ESOP-8bo3嘉泰姆

CXLB7425bo3嘉泰姆

1.5A同步开关充电|1.5A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|3~4LED指示电量|bo3嘉泰姆

指示电量|自动检测负载|边充bo3嘉泰姆

边放|带按键|LED手电筒bo3嘉泰姆

3.0Vbo3嘉泰姆

自适应充电电流|调节匹配所有适配器bo3嘉泰姆

91%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路bo3嘉泰姆

ESOP-8bo3嘉泰姆

CXLB7425Abo3嘉泰姆

2.1A同步开关充电|2.4A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|3~4LED指示电量|指示电量|自动检测负载|或1-2LED指示|充放电状态|边充边放|带按键|LED手电筒bo3嘉泰姆

3.0Vbo3嘉泰姆

自适应充电电流|调节匹配所有适配器bo3嘉泰姆

91%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|过流放电|输出过流|过压|整机过温bo3嘉泰姆

ESOP-8bo3嘉泰姆

CXLB7425Bbo3嘉泰姆

1.2A同步开关充电|1A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|3~4LED指示电量|指示电量|自动检测负载|或1-2LED指示|充放电状态|边充边放|带按键|LED手电筒bo3嘉泰姆

2.9Vbo3嘉泰姆

自适应充电电流|调节匹配所有适配器bo3嘉泰姆

90%bo3嘉泰姆

27uAbo3嘉泰姆

过充|过放|过流放电|输出过流|过压|整机过温bo3嘉泰姆

ESOP-8bo3嘉泰姆

CXLB7427bo3嘉泰姆

1.2A同步开关充电|1.2A同步升压放电|充电放电共USB口bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|2LED指示电量|充电/放电|自动检测负载|双向功率转换|带线损补偿|共用一个USB口bo3嘉泰姆

3.0Vbo3嘉泰姆

1.2Abo3嘉泰姆

93%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路|过压bo3嘉泰姆

SOT-25bo3嘉泰姆

CXLB7426bo3嘉泰姆

3.0A同步开关充电|2.4A同步升压放电|充电放电共USB口bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|充电/放电|自动检测负载|双向功率转换|带线损补偿|共用一个USB口bo3嘉泰姆

3.0Vbo3嘉泰姆

通过电阻调节bo3嘉泰姆

91%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路|过压bo3嘉泰姆

ESOP-8bo3嘉泰姆

CXLB7428bo3嘉泰姆

1A线性充电|1A同步升压放电 bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|边充边放|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

2.9Vbo3嘉泰姆

通过电阻调节bo3嘉泰姆

93%bo3嘉泰姆

10uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路bo3嘉泰姆

SOP-16bo3嘉泰姆

CXLB7428Abo3嘉泰姆

1A线性充电|1.5A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|边充边放|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

2.9Vbo3嘉泰姆

通过电阻调节bo3嘉泰姆

93%bo3嘉泰姆

20uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路bo3嘉泰姆

ESOP-16bo3嘉泰姆

CXLB7430bo3嘉泰姆

1.2A线性充|2.1A同步升压放电 bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

2.9Vbo3嘉泰姆

通过电阻调节bo3嘉泰姆

93%bo3嘉泰姆

10uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路bo3嘉泰姆

ESOP-16bo3嘉泰姆

CXLB7432bo3嘉泰姆

2.5A同步开关充电|2.1A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

2.9Vbo3嘉泰姆

通过电阻调节bo3嘉泰姆

93%bo3嘉泰姆

10uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路bo3嘉泰姆

ESOP-16bo3嘉泰姆

CXLB7431bo3嘉泰姆

1.2A同步开关充电|1A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|边充边放|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

3.0Vbo3嘉泰姆

自适应充电电流|调节匹配所有适配器bo3嘉泰姆

91%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路|过压bo3嘉泰姆

SOP-16bo3嘉泰姆

CXLB7433bo3嘉泰姆

2.1A同步开关充电|2.1A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|边充边放|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

3.0Vbo3嘉泰姆

根据IC温度和输入电压智能调节电流bo3嘉泰姆

93%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路|过压bo3嘉泰姆

ESOP-16bo3嘉泰姆

CXLB7434bo3嘉泰姆

2.5A同步开关充电|2A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|边充边放|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

3.0Vbo3嘉泰姆

自适应充电电流|调节匹配所有适配器bo3嘉泰姆

95%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路|过压bo3嘉泰姆

ESOP-16bo3嘉泰姆

CXLB7434Bbo3嘉泰姆

1.5A同步开关充电|2A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|边充边放|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

3.0Vbo3嘉泰姆

自适应充电电流|调节匹配所有适配器bo3嘉泰姆

95%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路|过压bo3嘉泰姆

ESOP-16Lbo3嘉泰姆

CXLB7435bo3嘉泰姆

3A同步开关充电|2.4A同步升压放电 bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|边充边放|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

3.0Vbo3嘉泰姆

自适应充电电流|调节匹配所有适配器bo3嘉泰姆

95%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路|过压bo3嘉泰姆

QFN4X4-24bo3嘉泰姆

CXLB7435Bbo3嘉泰姆

1.2A同步开关充电|1.2A同步升压放电bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|边充边放|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

3.0Vbo3嘉泰姆

自适应充电电流|调节匹配所有适配器bo3嘉泰姆

95%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路|过压bo3嘉泰姆

QFN4X4-24bo3嘉泰姆

CXLB7436bo3嘉泰姆

3A同步开关充电|2.4A同步升压放电 bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|边充边放|自动检测负载|带按键|带LED手电筒bo3嘉泰姆

3.0Vbo3嘉泰姆

自适应充电电流|调节匹配所有适配器bo3嘉泰姆

95%bo3嘉泰姆

50uAbo3嘉泰姆

过充|过放|欠压|过温|过流|短路|过压bo3嘉泰姆

QFN4X4-24bo3嘉泰姆

CXLB7437bo3嘉泰姆

3A同步开关充电|扩流4.4A同步升压放电 bo3嘉泰姆

充电管理模块|电量检测|升压放电管理模块|电量指示模块bo3嘉泰姆

充电|放电|4LED指示电量|边充边放|自动检测负载|带按键|带LED手电筒|带线损补偿bo3嘉泰姆

2.9Vbo3嘉泰姆

通过电阻调节bo3嘉泰姆

90%bo3嘉泰姆

27uAbo3嘉泰姆

过充|过放|过压|过流|短路|过热过温|电池温度检测|反向电流保护|通过软启动次|序限浪涌电流bo3嘉泰姆

QFN4X4-24bo3嘉泰姆
