CXLE82104是一款单通道高性价比的功率MOSFET管或大功率双极性晶体管门极或基极驱动专用芯片，内部 集成了输入逻辑信号处理电路、快速比较器、SD 快速关断处理电路及大电流输出驱动电路，专用于电源转 换器及电机控制器等的功率 MOSFET 管驱动器。CXLE82104 电源电压范围宽 3V～30V，静态功耗低仅 2mA，输出结构具有独立的源出电流 OUTD 端和吸入电 流 OUTS 端引脚，可以用来独立地调节输入到 MOSFET 管 G 极的上升沿时间和下降沿时间。
源出峰值驱动电流达 1A 和吸入峰值驱动电流达 1.2A
宽电压输入范围：+3V - +30V
输入端 IN 可承受最高为+30V 的输入电压
低输入供电电流：
逻辑 1 输入— 200uA（典型值）
逻辑 0 输入— 0uA（典型值）
独立的拉电流和灌电流输出结构可独立调节上升沿和下降沿时间
SD引脚实现逐周关断控制，可用于短路或过流保护处理电路
内置快速比较器，应用时可以省掉外部短路保护比较器
-
[ CXLE82104 ]"
目录
7.相关产品
产品概述 返回TOP
CXLE82104是一款单通道高性价比的功率MOSFET管或大功率双极性晶体管门极或基极驱动专用芯片，内部 集成了输入逻辑信号处理电路、快速比较器、SD 快速关断处理电路及大电流输出驱动电路，专用于电源转 换器及电机控制器等的功率 MOSFET 管驱动器。
CXLE82104 电源电压范围宽 3V～30V，静态功耗低仅 2mA，输出结构具有独立的源出电流 OUTD 端和吸入电 流 OUTS 端引脚，可以用来独立地调节输入到 MOSFET 管 G 极的上升沿时间和下降沿时间。
产品特点 返回TOP
源出峰值驱动电流达 1A 和吸入峰值驱动电流达 1.2A
宽电压输入范围：+3V - +30V
输入端 IN 可承受最高为+30V 的输入电压
低输入供电电流：
逻辑 1 输入— 200uA（典型值）
逻辑 0 输入— 0uA（典型值）
独立的拉电流和灌电流输出结构可独立调节上升沿和下降沿时间
SD引脚实现逐周关断控制，可用于短路或过流保护处理电路
内置快速比较器，应用时可以省掉外部短路保护比较器
封装形式：SOP-8
应用范围 返回TOP
电机驱动器
逆变器
步进电机驱动
DC/DC转换器
驱动大功率双极型晶体管
UPS不间断电源
Class-D功率放大器
开关电源
脉冲变压器驱动器
无刷风扇
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
产品封装图 返回TOP

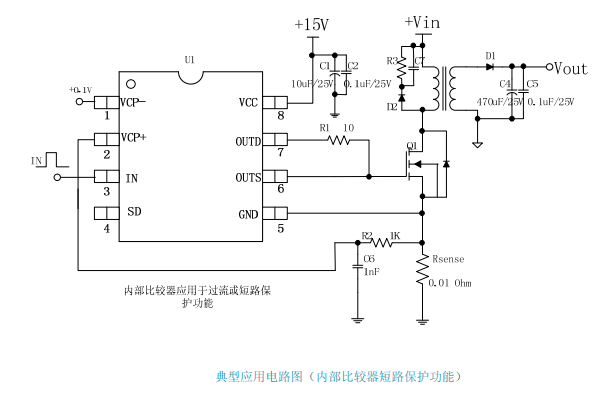

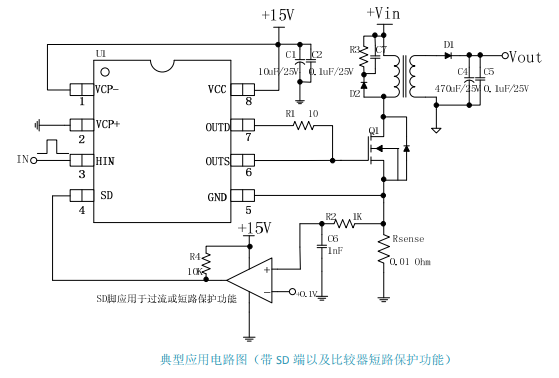

电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品.....
|
MOSFET驱动芯片 |
||||
|
型号 |
工作型号 |
电流 |
封装 |
说明 |
|
3V～30V |
1A |
SOP-8 |
单通道MOS驱动 |
|
|
8V～30V |
SOP-8 |
半桥驱动芯片 |
||
|
3V~30V |
1A |
SOP-8 |
单通道功率MOSFET驱动芯片 |
|
|
11V～30V |
SOP8 |
大功率MOS管、IGBT管栅极驱动专用芯片 |
||
|
11V～30V |
SOP-8 |
大功率MOS 管、IGBT 管栅极驱动专用芯片 |
||
|
10V-15V |
SOP-8 |
大功率MOS 管、IGBT 管栅极驱动专用芯片 |
||
|
2.8V-20V |
1A/1.5A |
SOP-8 |
大功率MOS管、IGBT管栅极驱动芯片 |
|
|
2.8V-20V |
1A/1.5A |
SOP-8 |
大功率MOS管、IGBT管栅极驱动芯片 |
|
|
5V 3.3V |
0.2A/-0.35A |
SOP28L |
三相半桥电路驱动芯片 |
|
|
4.5V-20V |
1.2A/-1.4A |
TSSOP20 |
三相半桥驱动芯片 |
|
|
2.8V-20V |
1.8A/-1.8A |
SOP28L |
两相半桥驱动芯片 |
|
