CXFA3117先进CMOS工艺超灵敏极独立的霍尔效应开关有锁存数字输出磁通量的北极或南极都会打开输出斩波稳定放大器2.5伏到3.5伏电池应用的微功率操作
16

CXFA3117集成电路是一种超灵敏、极独立的霍尔效应开关,具有锁存数字输出。一个2.5伏到3.5伏的操作和一个独特的时钟方案降低了平均操作功率的要求,无论是一个有足够磁通量的北极或南极都会打开输出;在没有磁场的情况下,输出是关闭的。极性独立和最小的功率要求,使该设备很容易取代簧片开关优越的信号调节。采用先进的CMOS工艺,充分利用了低电压、低功耗的要求,SOT-23封装为大多数应用提供了优化的封装。
电池应用的微功率操作
·斩波稳定放大器
·独立于南北极磁铁,易于制造
·小型包装
·提供无铅和绿色设备(符合RoHS)

CXFA3117先进CMOS工艺超灵敏极独立的霍尔效应开关有锁存数字输出磁通量的北极或南极都会打开输出斩波稳定放大器2.5伏到3.5伏电池应用的微功率操作
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     t11嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)t11嘉泰姆

5.产品封装       6.电路原理图  t11嘉泰姆

7.相关产品t11嘉泰姆

   产品概述 返回TOPt11嘉泰姆


The CXFA3117, integrated circuit, is an ultra-sensitive, pole independent Hall-effect switch with a latched digital output. A 2.5 volt to 3.5 volt operation and an unique clocking scheme reduce the average operating power requirements, either a north or a south pole of sufficient flux will turn the output on; in the absence of a magnetic field, the output is off. The polarity independence and minimal power requirement allow this device to be easily replaced reed switch for superior for signal conditioning. Advanced CMOS processing is used to take advantage of low-voltage and low-power requirements, SOT-23 package provides an optimized package for most applications.

   产品特点 返回TOPt11嘉泰姆


· Micro Power Operation for Battery Applications t11嘉泰姆

· Chopper Stabilized Amplifier t11嘉泰姆

· Independent of North or South Pole Magnet, Easy for Manufacture t11嘉泰姆

· Small Size Package t11嘉泰姆

· Lead Free and Green Devices Available (RoHS Compliant)t11嘉泰姆

   应用范围 返回TOPt11嘉泰姆


· Micro Switch t11嘉泰姆

· Handheld Wireless Application Wake Up Switch t11嘉泰姆

· Clamp Shell Type Application Switch t11嘉泰姆

· Magnet Switch in Low Duty Cycle Applicationst11嘉泰姆

   技术规格书(产品PDF) 返回TOP t11嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!t11嘉泰姆

 QQ截图20160419174301.jpgt11嘉泰姆

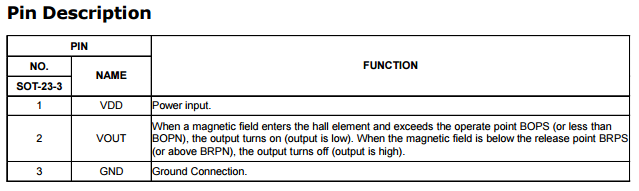

产品封装图 返回TOPt11嘉泰姆


blob.pngt11嘉泰姆
t11嘉泰姆

电路原理图 返回TOPt11嘉泰姆


blob.pngt11嘉泰姆

相关芯片选择指南 返回TOP                       更多同类产品.......


Motor Driver > Hall Effect ICt11嘉泰姆

Part_No t11嘉泰姆

 Package & Pins t11嘉泰姆

Input Voltage (V) t11嘉泰姆

Supply t11嘉泰姆

Current(uA) t11嘉泰姆

Output Type t11嘉泰姆

Brp(min) t11嘉泰姆

 Bop(max) t11嘉泰姆

mint11嘉泰姆

maxt11嘉泰姆

CXFA3116t11嘉泰姆

SOT23-3/TSOT23-3/TO92M3t11嘉泰姆

2.5t11嘉泰姆

3.5t11嘉泰姆

10t11嘉泰姆

Open Draint11嘉泰姆

-t11嘉泰姆

Yest11嘉泰姆

CXFA3117t11嘉泰姆

SOT-23-3 TSOT-23-3t11嘉泰姆

2.5t11嘉泰姆

3.5t11嘉泰姆

10t11嘉泰姆

Push Pullt11嘉泰姆

Yest11嘉泰姆

Yest11嘉泰姆
