CXHA3146 系列高温单极型霍尔效应集 成传感器是由内部电压稳压单元、霍尔电 压发生器、差分放大器、温度补偿单元、 施密特触发器和集电极开路输出级组成 的磁敏传感电路，其输入为磁感应强度， 输出是一个数字电压信号。它是一种单磁 极工作的磁敏电路，适合于矩形或者柱形 磁体下工作。CXHA3146 可以在-20℃ 85℃ 或-40℃ 150℃ ，电源电压工作范围从 3.8V 到30V，负载电流能力20mA
● 电源电压范围宽，输出电流大。
● 开关速度快，无瞬间抖动。
● 工作频率宽（0~100KHz）。
● 寿命长、体积小、安装方便。
● 能直接和逻辑电路接口。
-
[ CXHA3146 ]"
目录
7.相关产品
产品概述 返回TOP
CXHA3146 系列高温单极型霍尔效应集 成传感器是由内部电压稳压单元、霍尔电 压发生器、差分放大器、温度补偿单元、 施密特触发器和集电极开路输出级组成 的磁敏传感电路，其输入为磁感应强度， 输出是一个数字电压信号。它是一种单磁 极工作的磁敏电路，适合于矩形或者柱形 磁体下工作。CXHA3146 可以在-20℃ 85℃ 或-40℃ 150℃ ，电源电压工作范围从 3.8V 到30V，负载电流能力20mA。封装形 式为SIP3L(TO92S)。
产品特点 返回TOP
● 电源电压范围宽，输出电流大。
● 开关速度快，无瞬间抖动。
● 工作频率宽（0~100KHz）。
● 寿命长、体积小、安装方便。
● 能直接和逻辑电路接口。
应用范围 返回TOP
● 直流无刷电机
● 位置控制
● 麻将机
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

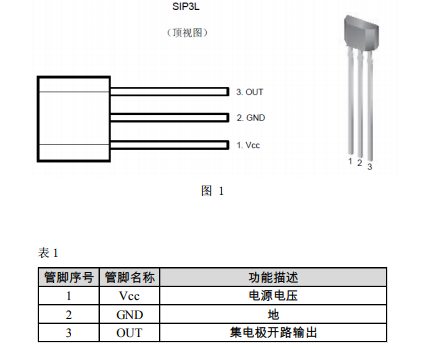

产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
|
