CXES4278系列是内置Pch MOS FET的带ON/OFF功能及保护输出电流功能的低导通阻抗负载开关IC。因为能用CE端子控制ON/OFF，如在降压DC/DC转换器等输出中使用本产品，能以最大限度的效率来分配必要的电源，实现延长电池的使用时间及使用寿命。给CE端子输入低电平能使IC处于待机状态。此外，由于内置了限定电流等保护功能，能省略既往需要由MOSFET等晶体管和阻抗元件等单功能形成的保护电路。在待机状态，由VOUT端子-VSS端子之间的内部开关能使输出电容的充电电荷放电。此放电功能能使VOUT端子高速地返回VSS电平。作为保护电路，内置了过电流保护电路和限流电路(foldback电路)，能工作于输出电路的过电流保护和保护输出端子短路
-
[ CXES4278 ]
目录
7.相关产品
产品概述 返回TOP
CXES4278系列是内置Pch MOS FET的带ON/OFF功能及保护输出电流功能的低导通阻抗负载开关IC。因为能用CE端子控制ON/OFF，如在降压DC/DC转换器等输出中使用本产品，能以最大限度的效率来分配必要的电源，实现延长电池的使用时间及使用寿命。给CE端子输入低电平能使IC处于待机状态。此外，由于内置了限定电流等保护功能，能省略既往需要由MOSFET等晶体管和阻抗元件等单功能形成的保护电路。在待机状态，由VOUT端子-VSS端子之间的内部开关能使输出电容的充电电荷放电。此放电功能能使VOUT端子高速地返回VSS电平。作为保护电路，内置了过电流保护电路和限流电路(foldback电路)，能工作于输出电路的过电流保护和保护输出端子短路。The CXES4278 series is a low ON resistance load switch IC with ON/OFF control and output current protection which integrates a P-channel MOSFET. By connecting the CXES4278 to the output pin of a step-down DC/DC converter, the CE pin controls ON/OFF for each distribution switch to deliver power per requirements and maximize total power efficiency. As a result, the CXES4278 helps to extend battery life and product operation time. The series contains a current limit and protection circuit so these are not required externally unlike discrete circuit solutions where MOSFETs and resistors are used. When a low signal is input to the CE pin, the series enters stand-by mode. Even where a load capacitor is connected to the output pin during stand-by, the electric charge stored at the load capacitor is discharged through the internal switch. As a result, the VOUT pin voltage falls quickly to the VSS level. The series contains over current protection with fold-back current circuitry which operates as over current protection and short circuit protection for the output pin.

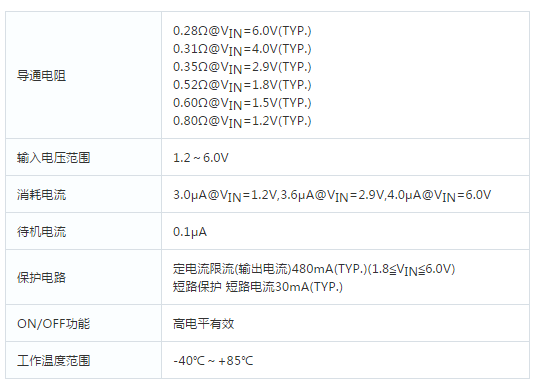

产品特点 返回TOP
应用范围 返回TOP
● Smart phones / Mobile phones
● Digital still cameras / Camcorders
● Portable game consoles
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
|
负载开关 |
||||||||||||
|
产品名称 |
特点 |
封装 |
输入电压(V) |
消耗电流 Iq |
消耗电流 |
导通阻 抗(Ω) |
最大输 出电流 (mA) |
逆流防 止功能 |
过热 关断 |
限定 电流 |
CL自 动放电 |
|
|
MIN |
MAX |
(μA) |
(μA) |
|||||||||
|
CL自动放电 |
SOT25 SSOT24 USP4 |
1.8 |
6 |
3 |
0.1 |
0.75 |
200 |
No |
No |
Yes |
Yes |
|
|
低导通阻抗 CL自动放电 |
SOT25 SSOT24 USP4 USP6B06 USPN4 |
1.2 |
6 |
3 |
0.1 |
0.28 |
400 |
No |
No |
Yes |
Yes |
|
|
低导通阻抗 固定限定电流 |
SOT25 USP6C |
2.5 |
5.5 |
40 |
0.1 |
0.085 |
2000 |
Yes |
Yes |
Yes |
No |
|
|
附带限定 电流可变功能 |
USP6C |
2.5 |
5.5 |
40 |
0.1 |
0.085 |
2000 |
Yes |
Yes |
Yes |
No |
|
|
附带限定电 流可变功能 0.075 A～1.3A |
USP6C |
2.5 |
5.5 |
40 |
0.1 |
0.085 |
900 |
Yes |
Yes |
Yes |
No |
|
