高纹波抑制率低功耗低压差过流和短路保护的CMOS降压型电压稳压器CXSD62304输出电压1.5V~5.0V 300mA输出电流
2

CXSD62304系列是高纹波抑制率、低功耗、低压差,具有过流和短路保护的CMOS
降压型电压稳压器。这些器件具有很低的静态偏置电流(8.0μA Typ.),它们能在
输入、输出电压差极小的情况下提300mA的输出电流,并且仍能保持良好的调整率。
由于输入输出间的电压差很小和静态偏置电流很小,这些器件特别适用于希望延长
有用电池寿命的电池供电类产品,如计算机、消费类产品和工业设备等。

高纹波抑制率低功耗低压差过流和短路保护的CMOS降压型电压稳压器CXSD62304输出电压1.5V~5.0V 300mA输出电流
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     ri0嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)ri0嘉泰姆

5.产品封装       6.电路原理图  ri0嘉泰姆

7.相关产品ri0嘉泰姆

   产品概述 返回TOPri0嘉泰姆




      CXSD62304系列是高纹波抑制率、低功耗、低压差,具有过流和短路保护的CMOSri0嘉泰姆

降压型电压稳压器。这些器件具有很低的静态偏置电流(8.0μA Typ.),它们能在ri0嘉泰姆

输入、输出电压差极小的情况下提300mA的输出电流,并且仍能保持良好的调整率。ri0嘉泰姆

由于输入输出间的电压差很小和静态偏置电流很小,这些器件特别适用于希望延长ri0嘉泰姆

有用电池寿命的电池供电类产品,如计算机、消费类产品和工业设备等。封装形式ri0嘉泰姆

:SOT23-3、SOT89-3。  ri0嘉泰姆

产品特点 返回TOPri0嘉泰姆


高精度输出电压:±2%ri0嘉泰姆
 ri0嘉泰姆

输出电压:1.5V~5.0V(步长0.1V)ri0嘉泰姆

最大工作电压:6.5Vri0嘉泰姆

极低的静态偏置电流(Typ.=8.0μA)ri0嘉泰姆

带载能力强:当Vin=4.3V 且Vout=3.3V 时Iout=300mAri0嘉泰姆

极低的输入输出电压差:0.2V at 90mA and 0.40V at 200mAri0嘉泰姆

输入稳定性好ri0嘉泰姆

低的温度调整系数ri0嘉泰姆

可以作为调整器和参考电压来使用ri0嘉泰姆

封装形式:SOT-23-3, SOT-89-3ri0嘉泰姆

 应用范围 返回TOPri0嘉泰姆


 ri0嘉泰姆

电池供电系统ri0嘉泰姆

无绳电话设备ri0嘉泰姆

无线控制系统ri0嘉泰姆

便携/手掌式计算机ri0嘉泰姆

便携式消费类设备ri0嘉泰姆

便携式仪器ri0嘉泰姆

电子设备ri0嘉泰姆

汽车电子设备ri0嘉泰姆

​电压基准源ri0嘉泰姆

   技术规格书(产品PDF) 返回TOP ri0嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持ri0嘉泰姆

 QQ截图20160419174301.jpgri0嘉泰姆

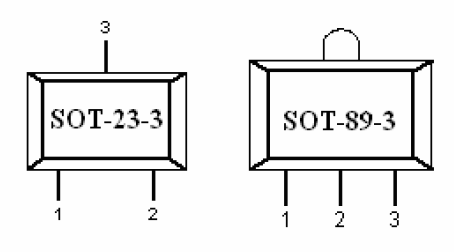

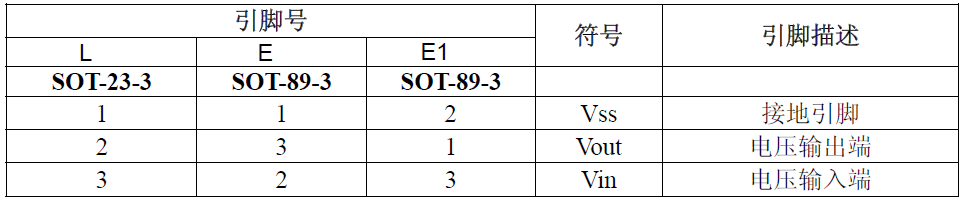

产品封装图 返回TOPri0嘉泰姆


blob.pngblob.pngri0嘉泰姆

电路原理图 返回TOPri0嘉泰姆

 ri0嘉泰姆


 ri0嘉泰姆


相关芯片选择指南 返回TOP                    更多同类产品......


​DC/DC降压转换器ri0嘉泰姆

型号ri0嘉泰姆

输入电压ri0嘉泰姆

输出电压ri0嘉泰姆

输出电流ri0嘉泰姆

效率ri0嘉泰姆

封装ri0嘉泰姆

CXSD62297ri0嘉泰姆

8V~30Vri0嘉泰姆

1.2-16Vri0嘉泰姆

2Ari0嘉泰姆

93%ri0嘉泰姆

SOP8ri0嘉泰姆

CXSD62298ri0嘉泰姆

2.5 vri0嘉泰姆

0.6~5.5 vri0嘉泰姆

800mAri0嘉泰姆

94%ri0嘉泰姆

DFN3*3-10Lri0嘉泰姆

CXSD62299ri0嘉泰姆

5V~16Vri0嘉泰姆

1.2V~16Vri0嘉泰姆

2Ari0嘉泰姆

92%ri0嘉泰姆

SOP-8Lri0嘉泰姆

CXSD62300ri0嘉泰姆

2.3V~6Vri0嘉泰姆

0.6V~6ri0嘉泰姆

1300MAri0嘉泰姆

96%ri0嘉泰姆

SOT23-5ri0嘉泰姆

CXSD62301ri0嘉泰姆

2.3V~5.5Vri0嘉泰姆

0.6V~5.5ri0嘉泰姆

600mAri0嘉泰姆

96%ri0嘉泰姆

SOT23-5ri0嘉泰姆

CXSD62302ri0嘉泰姆

4.5 v~21 vri0嘉泰姆

0.8V~17.85Vri0嘉泰姆

2Ari0嘉泰姆

94%ri0嘉泰姆

SOT-23-6ri0嘉泰姆

CXSD62303ri0嘉泰姆

2~6vri0嘉泰姆

0.6Vri0嘉泰姆

800mAri0嘉泰姆

96%ri0嘉泰姆

SOT23-5ri0嘉泰姆

CXSD62304ri0嘉泰姆

6.5ri0嘉泰姆

1.5V~5.0Vri0嘉泰姆

300mA ri0嘉泰姆

96%ri0嘉泰姆

SOT23-3、SOT89-3ri0嘉泰姆
