首页 > 产品中心 > 电源管理 > DC升压型转换器 > DC升压转换 >2.5A输出电流3.0V至4.5V输入1.2兆赫开关频率CXSU63018高效率的电流模式升压变换器高效率可达93%
2.5A输出电流3.0V至4.5V输入1.2兆赫开关频率CXSU63018高效率的电流模式升压变换器高效率可达93%
19

CXSU63018是一种高效率的电流模式升压变换器,具有固定的工作频率。CXSU63018在NMOSFTET上集成了一个非常低的Rds,以减少功耗并实现高效率。最高效率可达93%。功率MOSFET的峰值电流限制在5.5A,1.2MHz的工作频率使L和C值最小,内部补偿网络减少了外部元件的数量

2.5A输出电流3.0V至4.5V输入1.2兆赫开关频率CXSU63018高效率的电流模式升压变换器高效率可达93%
产品手册
样品申请

样品申请

产品简介

目录

   产品概述 返回TOP3X0嘉泰姆


              The CXSU63018 is a high efficiency current-mode boost converter with a fixed operation frequency. The CXSU63018 integrates a very low Rds-on NMOSFTET to reduce power loss and achieve high efficiency. The maximum efficiency is up to 93%. The peak current of power MOSFET is limited to 5.5A. 1.2MHz operation frequency minimizes L and C value, and internal compensation network reduces external component counts. SOP8-EP package provides the best solution for PCB heat dissipation.

   产品特点 返回TOP3X0嘉泰姆


· Wide Input Range: 2.5V to 6V 3X0嘉泰姆

. Maximum Output: 8V 3X0嘉泰姆

· Up to 2.5A output Current with 3.0V to 4.5V Input 3X0嘉泰姆

· 1.2MHz switching Frequency 3X0嘉泰姆

· Low RDS (ON): 70mΩ 3X0嘉泰姆

· Up to 93% Efficiency 3X0嘉泰姆

· Under-Voltage Lockout Protection 3X0嘉泰姆

· Over-Temperature Protection 3X0嘉泰姆

· Internal Soft Start 3X0嘉泰姆

· Less Than1uA Shutdown Current 3X0嘉泰姆

· Accurate Reference: 0.6V Voltage Reference3X0嘉泰姆

   应用范围 返回TOP3X0嘉泰姆


   a3X0嘉泰姆

   技术规格书(产品PDF) 返回TOP 3X0嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持3X0嘉泰姆

 QQ截图20160419174301.jpg3X0嘉泰姆

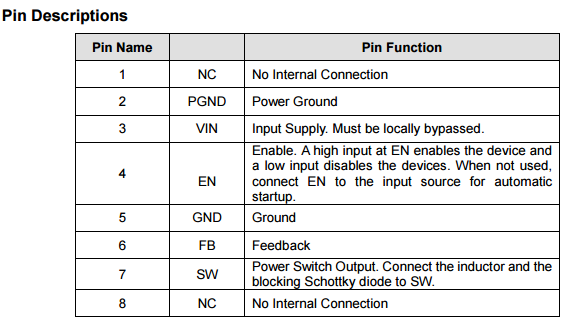

产品封装图 返回TOP3X0嘉泰姆


blob.png3X0嘉泰姆

blob.png3X0嘉泰姆

电路原理图 返回TOP3X0嘉泰姆


blob.png3X0嘉泰姆

相关芯片选择指南 返回TOP                  更多同类产品......


内置MOS DC-DC升压IC3X0嘉泰姆

型号3X0嘉泰姆

工作模式3X0嘉泰姆

工作电压范围3X0嘉泰姆

输出电压3X0嘉泰姆

输出电压形式3X0嘉泰姆

输出电压精度3X0嘉泰姆

最大输出电流3X0嘉泰姆

效率3X0嘉泰姆

静态电流3X0嘉泰姆

工作频率3X0嘉泰姆

封装3X0嘉泰姆

CXSU630023X0嘉泰姆

PFM3X0嘉泰姆

0.8V-Vout3X0嘉泰姆

2.2/2.7/2.83.03X0嘉泰姆

/3.3/3.6/4.0/5.03X0嘉泰姆

固定输出3X0嘉泰姆

±2%3X0嘉泰姆

500mA3X0嘉泰姆

85%3X0嘉泰姆

4uA3X0嘉泰姆

350KHz3X0嘉泰姆

SOT-89 SOT23-3L TO-923X0嘉泰姆

CXSU630043X0嘉泰姆

PWM3X0嘉泰姆

2.7V-5.5V3X0嘉泰姆

最大22V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

300mA3X0嘉泰姆

88%3X0嘉泰姆

90uA3X0嘉泰姆

1MHz3X0嘉泰姆

SOT-253X0嘉泰姆

CXSU630053X0嘉泰姆

PWM PFM3X0嘉泰姆

2.5V-6.0V3X0嘉泰姆

最大28V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

1.5A3X0嘉泰姆

90%3X0嘉泰姆

1uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

SOT-253X0嘉泰姆

CXSU630063X0嘉泰姆

PWM PFM3X0嘉泰姆

2.5V-6.0V3X0嘉泰姆

最大12V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

3.5A3X0嘉泰姆

95%3X0嘉泰姆

1uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

SOT-263X0嘉泰姆

CXSU63006B3X0嘉泰姆

PWM PFM3X0嘉泰姆

2.0V-24V3X0嘉泰姆

最大28V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

4A3X0嘉泰姆

97%3X0嘉泰姆

0.1uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

SOT-263X0嘉泰姆

CXSU630073X0嘉泰姆

PWM PFM3X0嘉泰姆

2.0V-24V3X0嘉泰姆

最大28V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

3.5A3X0嘉泰姆

97%3X0嘉泰姆

0.1uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

SOT-263X0嘉泰姆

CXSU630083X0嘉泰姆

PWM3X0嘉泰姆

2.5V-5V3X0嘉泰姆

最大18V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

4.5A3X0嘉泰姆

90%3X0嘉泰姆

52uA3X0嘉泰姆

400KHz3X0嘉泰姆

SOT-263X0嘉泰姆

CXSU630093X0嘉泰姆

PWM3X0嘉泰姆

2.5V-6.5V3X0嘉泰姆

最大8V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

5A3X0嘉泰姆

93%3X0嘉泰姆

100uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

SOT-263X0嘉泰姆

CXSU630103X0嘉泰姆

PWM3X0嘉泰姆

2.3-6V3X0嘉泰姆

最大14V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

4A/带限流保护3X0嘉泰姆

96%3X0嘉泰姆

0.1uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

SOT-263X0嘉泰姆

CXSU63010B3X0嘉泰姆

PWM3X0嘉泰姆

2.3V-6V3X0嘉泰姆

最大26V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

3A/带限流保护3X0嘉泰姆

96%3X0嘉泰姆

75uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

SOT-23-63X0嘉泰姆

CXSU630113X0嘉泰姆

PWM3X0嘉泰姆

2.5V-6.0V3X0嘉泰姆

最大12V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

2A/带限流保护3X0嘉泰姆

90%3X0嘉泰姆

200uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

SOT-263X0嘉泰姆

CXSU630123X0嘉泰姆

PWM PFM3X0嘉泰姆

0.9V-6.0V3X0嘉泰姆

1.5V-12V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

4A3X0嘉泰姆

90%3X0嘉泰姆

0.5uA3X0嘉泰姆

1MHz3X0嘉泰姆

SOT-253X0嘉泰姆

CXSU630133X0嘉泰姆

PWM3X0嘉泰姆

2.0V-5.5V3X0嘉泰姆

最大24V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

3A3X0嘉泰姆

90%3X0嘉泰姆

15uA3X0嘉泰姆

400KHz3X0嘉泰姆

SOT-263X0嘉泰姆

CXSU630143X0嘉泰姆

PWM3X0嘉泰姆

1.2V-15V3X0嘉泰姆

最大34V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

350mA3X0嘉泰姆

80%3X0嘉泰姆

1uA3X0嘉泰姆

1MHz3X0嘉泰姆

SOT-253X0嘉泰姆

CXSU630153X0嘉泰姆

PWM3X0嘉泰姆

0.8V-6V3X0嘉泰姆

最大12V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

2.0A3X0嘉泰姆

90%3X0嘉泰姆

14uA3X0嘉泰姆

500KHz3X0嘉泰姆

SOT-263X0嘉泰姆

CXSU63015B3X0嘉泰姆

PWM3X0嘉泰姆

2.5V-5.5V3X0嘉泰姆

最大10V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

2.2A3X0嘉泰姆

92%3X0嘉泰姆

21uA3X0嘉泰姆

1MHz3X0嘉泰姆

SOT-263X0嘉泰姆

CXSU630163X0嘉泰姆

PWM3X0嘉泰姆

2.6V-6.0V3X0嘉泰姆

最大12V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

3.5A3X0嘉泰姆

90%3X0嘉泰姆

170uA3X0嘉泰姆

1MHz3X0嘉泰姆

ESOP-83X0嘉泰姆

CXSU63016B3X0嘉泰姆

PWM3X0嘉泰姆

2.5V-6.0V3X0嘉泰姆

最大9V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

4.5A3X0嘉泰姆

95%3X0嘉泰姆

0.1uA3X0嘉泰姆

1MHz3X0嘉泰姆

ESOP-83X0嘉泰姆

CXSU630183X0嘉泰姆

PWM3X0嘉泰姆

2.5V-6.5V3X0嘉泰姆

最大8V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

5.5A3X0嘉泰姆

93%3X0嘉泰姆

100uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

ESOP-83X0嘉泰姆

CXSU630193X0嘉泰姆

PWM3X0嘉泰姆

2.7V-6.5V3X0嘉泰姆

最大24V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

12A3X0嘉泰姆

96%3X0嘉泰姆

140uA3X0嘉泰姆

600KHz3X0嘉泰姆

ESOP-83X0嘉泰姆

CXSU630203X0嘉泰姆

PWM3X0嘉泰姆

2.3V-6V3X0嘉泰姆

最大14V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

4A3X0嘉泰姆

90%3X0嘉泰姆

75uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

MSOP-83X0嘉泰姆

CXSU630213X0嘉泰姆

PWM3X0嘉泰姆

2.3V-6V3X0嘉泰姆

最大26V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

2.8A3X0嘉泰姆

96%3X0嘉泰姆

75uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

SOP-8PP3X0嘉泰姆

CXSU63021D3X0嘉泰姆

PWM3X0嘉泰姆

1.6V-6V3X0嘉泰姆

最大14V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

4A3X0嘉泰姆

96%3X0嘉泰姆

75uA3X0嘉泰姆

1.2MHz3X0嘉泰姆

SOP-8PP3X0嘉泰姆

CXSU630223X0嘉泰姆

PWM3X0嘉泰姆

3.6V-26V3X0嘉泰姆

最大60V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

2A3X0嘉泰姆

90%3X0嘉泰姆

70uA3X0嘉泰姆

400KHz3X0嘉泰姆

SOP-83X0嘉泰姆

CXSU630233X0嘉泰姆

PWM3X0嘉泰姆

3.6V-36V3X0嘉泰姆

最大60V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

3A3X0嘉泰姆

92%3X0嘉泰姆

70uA3X0嘉泰姆

400KHz3X0嘉泰姆

TO252-5L3X0嘉泰姆

CXSU630243X0嘉泰姆

PWM3X0嘉泰姆

5V-45V3X0嘉泰姆

最大60V3X0嘉泰姆

可调输出3X0嘉泰姆

±2%3X0嘉泰姆

5A3X0嘉泰姆

94%3X0嘉泰姆

70uA3X0嘉泰姆

220KHz3X0嘉泰姆

TO263-5L3X0嘉泰姆
