CMOS工艺制造的静态电流极低的VFM开关型DC/DC升压转换器CXSU63191振荡器VFM模式控制电路Lx开关驱动晶体管基准电压单元误差比较放大器电压采样电阻
20

CXSU63191系列芯片是采用 CMOS 工艺制造的静态电流极低的 VFM 开关型 DC/DC 升压转换器。该芯片由振荡器、VFM 模式控制电路、Lx开关驱动晶体管、基准电压单元、误差比较放大器、电压采样电阻及 VLX 限幅电路等组成。CXSU63191系列升压转换器采用变频的方式,因此较国内外同类产品具有更低的纹波、更强的驱动能力、效率高等特点,应用时外围只需接三个元件(电感、电容及二极管各一个)

 CMOS工艺制造的静态电流极低的VFM开关型DC/DC升压转换器CXSU63191振荡器VFM模式控制电路Lx开关驱动晶体管基准电压单元误差比较放大器电压采样电阻
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     DSP嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)DSP嘉泰姆

5.产品封装       6.电路原理图  DSP嘉泰姆

7.相关产品DSP嘉泰姆

   产品概述 返回TOPDSP嘉泰姆


       CXSU63191系列芯片是采用 CMOS 工艺制造的静态电流极低的 VFM 开关型 DC/DC 升压转换器。该芯片由振荡器、VFM 模式控制电路、Lx开关驱动晶体管、基准电压单元、误差比较放大器、电压采样电阻及 VLX 限幅电路等组成。CXSU63191系列升压转换器采用变频的方式,因此较国内外同类产品具有更低的纹波、更强的驱动能力、效率高等特点,应用时外围只需接三个元件(电感、电容及二极管各一个)。CXSU63191输入电压最低 0.8V,并且可以根据要求调整输出电压 3V—6V 可选

   产品特点 返回TOPDSP嘉泰姆


  该设计产品系列 DC/DC升压转换器芯片在应用中具有优越的性能:DSP嘉泰姆

1.外接元件少:需肖特基管、电感及电容各一个;外接元件建议选择: 低直流电阻电感20~220μH,钽电容47~200μF,肖特基二极管。DSP嘉泰姆

2. 极低的静态电流: 4uADSP嘉泰姆

3. 低噪声及低纹波: 纹波典型值为100mVDSP嘉泰姆

4. 驱动能力强: DSP嘉泰姆

   Vtyp=3.3V, Vin=1.0V 时,Iout=100mADSP嘉泰姆

   Vtyp=3.3V, Vin=3.0V 时,Iout=750mADSP嘉泰姆

5. 启动工作电压低:最大 0.8VDSP嘉泰姆

6. 高效率: 85%(Typ)DSP嘉泰姆

7. 封装体积小: SOT89-3 ,SO23-3DSP嘉泰姆

   应用范围 返回TOPDSP嘉泰姆


系列芯片适用于要求大驱动能力、低静态电流、低电磁辐射的电池供电设备 :DSP嘉泰姆

1、电池供电设备的电源部分。DSP嘉泰姆

2、玩具、照相机、摄像机、PDA及手持电话等便携式设备的电源部分。DSP嘉泰姆

3、要求提供电压比电池所能提供电压高的设备的电源部分。DSP嘉泰姆

   技术规格书(产品PDF) 返回TOP DSP嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持DSP嘉泰姆

 QQ截图20160419174301.jpgDSP嘉泰姆

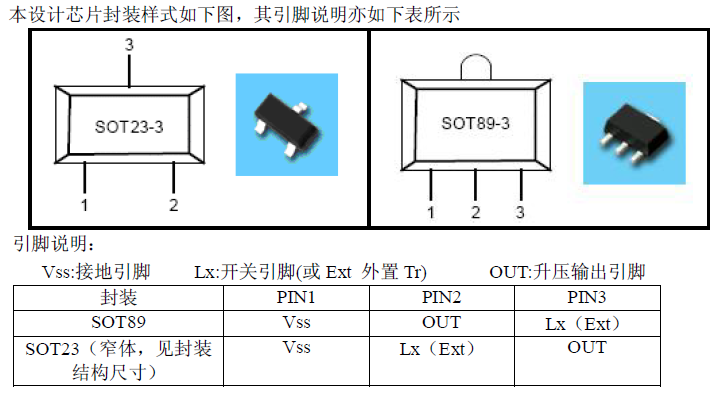

产品封装图 返回TOPDSP嘉泰姆


blob.pngDSP嘉泰姆

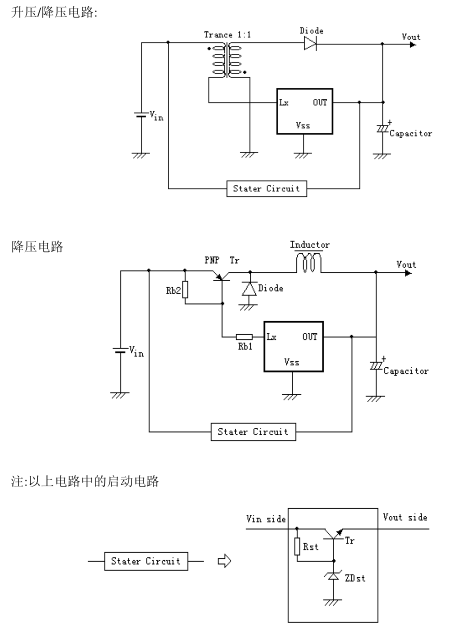

电路原理图 返回TOPDSP嘉泰姆


 DSP嘉泰姆

blob.pngDSP嘉泰姆

相关芯片选择指南 返回TOP                       更多同类产品。。。。。。


 DSP嘉泰姆

DC-DC升压DSP嘉泰姆

型号DSP嘉泰姆

输入电压DSP嘉泰姆

输出电压DSP嘉泰姆

最大充电流DSP嘉泰姆

效率DSP嘉泰姆

封装DSP嘉泰姆

CXSU63188DSP嘉泰姆

2.3V~6VDSP嘉泰姆

26VDSP嘉泰姆

2.8ADSP嘉泰姆

95%DSP嘉泰姆

SOT23-6LDSP嘉泰姆

CXSU63189DSP嘉泰姆

1.1V~5.5VDSP嘉泰姆

5VDSP嘉泰姆

3ADSP嘉泰姆

90%DSP嘉泰姆

SOT-23-6LDSP嘉泰姆

CXSU63190DSP嘉泰姆

3.2V ~ 6.5VDSP嘉泰姆

3~8VDSP嘉泰姆

6ADSP嘉泰姆

92%DSP嘉泰姆

ESOP8DSP嘉泰姆

CXSU63191DSP嘉泰姆

3V~6VDSP嘉泰姆

3V~5VDSP嘉泰姆

750MADSP嘉泰姆

85%DSP嘉泰姆

SOT89-3,SOT23DSP嘉泰姆

CXSU63192DSP嘉泰姆

0.9V~4.4VDSP嘉泰姆

2.5V~4.3VDSP嘉泰姆

1ADSP嘉泰姆

95%DSP嘉泰姆

SOT23-6LDSP嘉泰姆

CXSU63193DSP嘉泰姆

3VDSP嘉泰姆

1.8V~3.3VDSP嘉泰姆

1ADSP嘉泰姆

95%DSP嘉泰姆

SOT89-3,SOT23,OT23-5DSP嘉泰姆

CXSU63194DSP嘉泰姆

2.7V~5.5VDSP嘉泰姆

5VDSP嘉泰姆

1ADSP嘉泰姆

90%DSP嘉泰姆

SOT23-5DSP嘉泰姆

CXSU63195DSP嘉泰姆

3.0V~4.2VDSP嘉泰姆

5VDSP嘉泰姆

1ADSP嘉泰姆

90%DSP嘉泰姆

SOT23-6LDSP嘉泰姆

CXSU63196DSP嘉泰姆

3~4.2VDSP嘉泰姆

5VDSP嘉泰姆

1ADSP嘉泰姆

90%DSP嘉泰姆

SOT23-6DSP嘉泰姆

CXSU63197DSP嘉泰姆

1.6V~3.3VDSP嘉泰姆

5VDSP嘉泰姆

800mADSP嘉泰姆

90%DSP嘉泰姆

SOT23-6DSP嘉泰姆

CXSU63198DSP嘉泰姆

3~4.2VDSP嘉泰姆

5VDSP嘉泰姆

1ADSP嘉泰姆

90%DSP嘉泰姆

SOT23-6DSP嘉泰姆

CXSU63199DSP嘉泰姆

1.6V~3.3VDSP嘉泰姆

5VDSP嘉泰姆

2ADSP嘉泰姆

90%DSP嘉泰姆

SOT23-6DSP嘉泰姆

CXSU63200DSP嘉泰姆

1.5~4.5DSP嘉泰姆

2.5V~5.0VDSP嘉泰姆

300mADSP嘉泰姆

89%DSP嘉泰姆

SOT23、SOT23-5、SOT89-3和TO-92DSP嘉泰姆

CXSU63201DSP嘉泰姆

2.2V~5VDSP嘉泰姆

5V~18VDSP嘉泰姆

700mADSP嘉泰姆

88%DSP嘉泰姆

SOT-23-6LDSP嘉泰姆

CXSU63202DSP嘉泰姆

2.2V~5VDSP嘉泰姆

5V~18VDSP嘉泰姆

700mADSP嘉泰姆

90%DSP嘉泰姆

SOT-23-6LDSP嘉泰姆
