CXSU63193是一款高效率、低功耗、低纹波的PFM同步升压DC/DC变换器。仅需要三个外围元件，就可完成将低输入的电池电压变换升压到所需的工作电压。CXSU63193的输出电压，可通过内部调节进行选择（步进0.1V），方便客户应用于不同的输出负载情况。 CXSU63193系统输出电压具有低纹波，低噪声的特点。CXSU63193内置的同步开关管可极大降低开关管上的损耗，使效率最高可达95%，CXSU63193工作于PFM模式，可有效降低轻载模式下的损耗，提高设备的使用周期。同时，芯片低的静态电流可进一步降低系统损耗。
-
"
目录
7.相关产品
产品概述 返回TOP
CXSU63193是一款高效率、低功耗、低纹波的PFM同步升压DC/DC变换器。CXSU63193仅需要三个外围元件，就可完成将低输入的电池电压变换升压到所需的工作电压。CXSU63193的输出电压，可通过内部调节进行选择（步进0.1V），方便客户应用于不同的输出负载情况。 CXSU63193系统输出电压具有低纹波，低噪声的特点。CXSU63193内置的同步开关管可极大降低开关管上的损耗，使效率最高可达95%，CXSU63193工作于PFM模式，可有效降低轻载模式下的损耗，提高设备的使用周期。同时，芯片低的静态电流可进一步降低系统损耗。
产品特点 返回TOP
最高效率：95%
最高工作频率：300KHz
低静态电流：17uA
可选输出电压：1.8V～3.3V
输出精度：±2%
低启动电压：0.75V
低纹波，低噪声
应用范围 返回TOP
1～2个干电池的电子设备、
电子词典、数码相机、LED手电筒、LED灯、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA等手持电子设备。
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

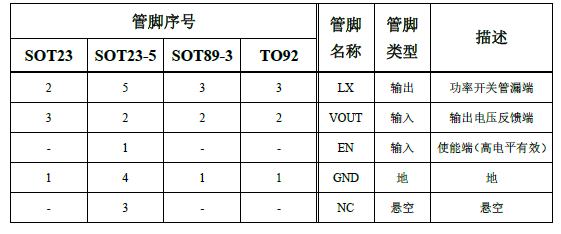

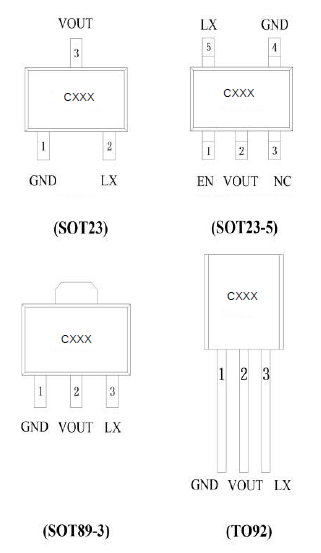

产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品。。。。。。
|
DC-DC升压 |
|||||
|
型号 |
输入电压 |
输出电压 |
最大充电流 |
封装 |
|
|
2.3V~6V |
26V |
2.8A |
95% |
SOT23-6L |
|
|
1.1V~5.5V |
5V |
3A |
90% |
SOT-23-6L |
|
|
3.2V ~ 6.5V |
3~8V |
6A |
92% |
ESOP8 |
|
|
3V~6V |
3V~5V |
750MA |
85% |
SOT89-3,SOT23 |
|
|
0.9V~4.4V |
2.5V~4.3V |
1A |
95% |
SOT23-6L |
|
|
3V |
1.8V～3.3V |
1A |
95% |
SOT89-3,SOT23,OT23-5 |
|
|
2.7V～5.5V |
5V |
1A |
90% |
SOT23-5 |
|
|
3.0V～4.2V |
5V |
1A |
90% |
SOT23-6L |
|
|
3～4.2V |
5V |
1A |
90% |
SOT23-6 |
|
|
1.6V~3.3V |
5V |
800mA |
90% |
SOT23-6 |
|
|
3～4.2V |
5V |
1A |
90% |
SOT23-6 |
|
|
1.6V~3.3V |
5V |
2A |
90% |
SOT23-6 |
|
|
1.5~4.5 |
2.5V~5.0V |
300mA |
89% |
SOT23、SOT23-5、SOT89-3和TO-92 |
|
|
2.2V~5V |
5V~18V |
700mA |
88% |
SOT-23-6L |
|
|
2.2V~5V |
5V~18V |
700mA |
90% |
SOT-23-6L |
|
