高效同步升压转换器CXSU63215内部集成低阻抗功率Mos输入3.6V输出电压5.0V输出电流2.4A时效率可达90%
13

CXSU63215是一颗高效同步升压转换芯片,内部 集成低阻抗功率 Mos。输入 3.6V,输出电压 5.0V,输出电流 2.4A 时效率可达 90%。具有 短路保护功能,内部集成软启动电路,无需外 部补偿电容,外部反馈网络

高效同步升压转换器CXSU63215内部集成低阻抗功率Mos输入3.6V输出电压5.0V输出电流2.4A时效率可达90%
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     Yap嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)Yap嘉泰姆

5.产品封装       6.电路原理图  Yap嘉泰姆

7.相关产品Yap嘉泰姆

   产品概述 返回TOPYap嘉泰姆


    CXSU63215 是一颗高效同步升压转换芯片,内部 集成低阻抗功率 Mos。输入 3.6V,输出电压 5.0V,输出电流 2.4A 时效率可达 90%。具有 短路保护功能,内部集成软启动电路,无需外 部补偿电容,外部反馈网络。CXSU63215 为移动 电源等高效升压应用领域提供了新的解决方 案。

   产品特点 返回TOPYap嘉泰姆


 输入 3.6V,输出电压 5.0V,输出电流 2.4A 时效率高达 90% Yap嘉泰姆

 输入 3.0V,输出电压 5.0V,输出电流可 持续带载 3.0A Yap嘉泰姆

 工作频率 500kHZ Yap嘉泰姆

 内部集成同步整流 Mos,无需外部整流二 极管 Yap嘉泰姆

 外部反馈网络,输出电压可调节 Yap嘉泰姆

 恒流短路保护模式 Yap嘉泰姆

 电流模式,响应速度快 Yap嘉泰姆

 内部过流保护功能Yap嘉泰姆

   应用范围 返回TOPYap嘉泰姆


 锂电池供电 Yap嘉泰姆

 智能手机 Yap嘉泰姆

 智能手机 Yap嘉泰姆

 平板电脑等智能充电领域Yap嘉泰姆

   技术规格书(产品PDF) 返回TOP Yap嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持Yap嘉泰姆

 QQ截图20160419174301.jpgYap嘉泰姆

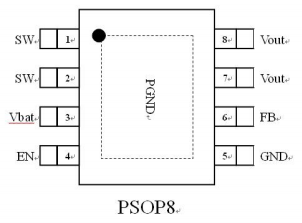

产品封装图 返回TOPYap嘉泰姆


blob.pngblob.pngYap嘉泰姆

电路原理图 返回TOPYap嘉泰姆

 Yap嘉泰姆


 Yap嘉泰姆


相关芯片选择指南 返回TOP                        更多同类产品......


 Yap嘉泰姆

Boost  DC/DC Converter  Yap嘉泰姆

Product Yap嘉泰姆

Status Yap嘉泰姆

DeviceYap嘉泰姆

Description Yap嘉泰姆

VINYap嘉泰姆

(min~max) Yap嘉泰姆

VOUT Yap嘉泰姆

IOUT Yap嘉泰姆

IQ(typ) Yap嘉泰姆

Vfb Yap嘉泰姆

Frequency Yap嘉泰姆

Pkg Yap嘉泰姆

CXSU63209Yap嘉泰姆

NEW Yap嘉泰姆

5V/1A非同步升压/OCYap嘉泰姆

2.6~5.5V Yap嘉泰姆

<6.5VYap嘉泰姆

1A Yap嘉泰姆

260uA Yap嘉泰姆

1.275V Yap嘉泰姆

1MHZ Yap嘉泰姆

SOT23-6 Yap嘉泰姆

CXSU63210Yap嘉泰姆

NEW Yap嘉泰姆

V/2A非同步升压/OCYap嘉泰姆

2.6~5.5V Yap嘉泰姆

<6.5V Yap嘉泰姆

2A Yap嘉泰姆

260uA Yap嘉泰姆

1.275V Yap嘉泰姆

1MHZ Yap嘉泰姆

PSOP8 Yap嘉泰姆

CXSU63211Yap嘉泰姆

Active Yap嘉泰姆

5V/2A非同步升压Yap嘉泰姆

2.5~6V Yap嘉泰姆

<12V Yap嘉泰姆

1.5/2.5AYap嘉泰姆

100uA Yap嘉泰姆

0.6V Yap嘉泰姆

1.2MHZYap嘉泰姆

SOT23-6   PSOP8 Yap嘉泰姆

CXSU63212Yap嘉泰姆

Active Yap嘉泰姆

5V/1.2A同步升压真关断 Yap嘉泰姆

2.5~6V Yap嘉泰姆

<12V Yap嘉泰姆

1.2A Yap嘉泰姆

100uA Yap嘉泰姆

0.6V Yap嘉泰姆

1MHZ Yap嘉泰姆

PSOP8 Yap嘉泰姆

CXSU63213Yap嘉泰姆

ActiveYap嘉泰姆

2A(QC2.0)非同步升压Yap嘉泰姆

2.5~6V Yap嘉泰姆

5V 9VYap嘉泰姆

2.2/1.8A Yap嘉泰姆

200uA Yap嘉泰姆

 -Yap嘉泰姆

1MHZ Yap嘉泰姆

PSOP8 Yap嘉泰姆

CXSU63214Yap嘉泰姆

NEWYap嘉泰姆

5V/3A同步升压/智能识别Yap嘉泰姆

2.6~5.5VYap嘉泰姆

<5.5VYap嘉泰姆

3AYap嘉泰姆

190uAYap嘉泰姆

1.245VYap嘉泰姆

500KHZYap嘉泰姆

PSOP8Yap嘉泰姆

CXSU63215Yap嘉泰姆

NEWYap嘉泰姆

5V/3A同步升压Yap嘉泰姆

2.6~5.5VYap嘉泰姆

<5.5VYap嘉泰姆

3AYap嘉泰姆

190uAYap嘉泰姆

1.245VYap嘉泰姆

500KHZYap嘉泰姆

PSOP8Yap嘉泰姆
