首页 > 产品中心 > LED驱动电路 > 升降压型线性恒流LED驱动IC > 高压线性降压LED驱动 >CXLE8658极低静态电流低压差的LED恒流驱动器外接电阻调节输出电流有极低的静态功耗手持LED照明驱动使能控制电路DRV引脚输出为高电平输出电流可调100mA到3.0A
CXLE8658极低静态电流低压差的LED恒流驱动器外接电阻调节输出电流有极低的静态功耗手持LED照明驱动使能控制电路DRV引脚输出为高电平输出电流可调100mA到3.0A
0

CXLE8658是一种极低静态电流、低压差的LED恒流驱动器.CXLE8658只需要外接一个电阻和一个NMOS管,就可构成一个完整的LED恒流驱动电路,调节该外接电阻就可以调节输出电流,输出电流可调范围为100mA到3.0A。 CXLE8658具有极低的静态功耗,特别适合手持LED照明驱动的应用。 CXLE8658内置了使能控制电路,可通过在EN引脚加外部使能信号来控制LED 的开关。当EN接高电平时,DRV引脚输出为高电平;当EN为低电平时,DRV输出为低电平;EN引脚不允许悬空。
 电源电压:2.7V~5.5V
 极低的静态电流:26uA
 输出电流:100mA 到 3.0A。
 输出电流精度:优于±5%
 仅需外接一个电阻和一个 MOS 管
 电压可开展至 400V 以上,电流可扩展 到 3.0A。

CXLE8658极低静态电流低压差的LED恒流驱动器外接电阻调节输出电流有极低的静态功耗手持LED照明驱动使能控制电路DRV引脚输出为高电平输出电流可调100mA到3.0A
产品手册
样品申请

样品申请

产品简介

目录

   产品概述 返回TOPqBK嘉泰姆


CXLE8658是一种极低静态电流、低压差的LED恒流驱动器.CXLE8658只需要外接一个电阻和一个NMOS管,就可构成一个完整的LED恒流驱动电路,调节该外接电阻就可以调节输出电流,输出电流可调范围为100mA到3.0A。 CXLE8658具有极低的静态功耗,特别适合手持LED照明驱动的应用。 CXLE8658内置了使能控制电路,可通过在EN引脚加外部使能信号来控制LED 的开关。当EN接高电平时,DRV引脚输出为高电平;当EN为低电平时,DRV输出为低电平;EN引脚不允许悬空。 CXLE8658采用 SOT-23-5 的封装形式qBK嘉泰姆

   产品特点 返回TOPqBK嘉泰姆


 电源电压:2.7V~5.5V qBK嘉泰姆

 极低的静态电流:26uA qBK嘉泰姆

 输出电流:100mA 到 3.0A。 qBK嘉泰姆

 输出电流精度:优于±5% qBK嘉泰姆

 仅需外接一个电阻和一个 MOS 管 qBK嘉泰姆

 电压可开展至 400V 以上,电流可扩展 到 3.0A。qBK嘉泰姆

   应用范围 返回TOPqBK嘉泰姆


 线性 LED 照明驱动 qBK嘉泰姆

 低功耗便携式照明设备qBK嘉泰姆

   技术规格书(产品PDF) 返回TOP qBK嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!qBK嘉泰姆

 QQ截图20160419174301.jpgqBK嘉泰姆

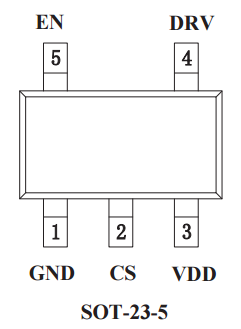

产品封装图 返回TOPqBK嘉泰姆


blob.pngblob.pngqBK嘉泰姆

电路原理图 返回TOPqBK嘉泰姆


blob.pngqBK嘉泰姆

相关芯片选择指南 返回TOP                      更多同类产品......


高压线性降压LED驱动qBK嘉泰姆

型号qBK嘉泰姆

工作电压qBK嘉泰姆

 恒流值qBK嘉泰姆

工作qBK嘉泰姆

电流qBK嘉泰姆

工作qBK嘉泰姆

结温qBK嘉泰姆

封装qBK嘉泰姆

说明qBK嘉泰姆

CXLE8658qBK嘉泰姆

2.7-5.5V/输入端qBK嘉泰姆

可接400V高压qBK嘉泰姆

扩流100mA-3AqBK嘉泰姆

26uAqBK嘉泰姆

-105qBK嘉泰姆

SOT-25qBK嘉泰姆



CXLE8659qBK嘉泰姆

3.0-6.0V/输入端qBK嘉泰姆

可接400V高压qBK嘉泰姆

扩流20mA-3AqBK嘉泰姆

85uAqBK嘉泰姆

-105qBK嘉泰姆

SOT-25qBK嘉泰姆



CXLE8660qBK嘉泰姆

输入端可接400V高压qBK嘉泰姆

10mA-1.5A/qBK嘉泰姆

PWM调光qBK嘉泰姆

250uAqBK嘉泰姆

-125qBK嘉泰姆

ESOP-8qBK嘉泰姆

带软启动和温度补偿qBK嘉泰姆

CXLE8661qBK嘉泰姆

输入端可接450V高压qBK嘉泰姆

5mA-60mA/qBK嘉泰姆

5-12WqBK嘉泰姆

150uAqBK嘉泰姆

-160qBK嘉泰姆

ESOP-8qBK嘉泰姆

高PF值方案或无频闪方案,qBK嘉泰姆

过温保护功能qBK嘉泰姆

CXLE8661TqBK嘉泰姆

输入端可接250V高压qBK嘉泰姆

5mA-60mA/qBK嘉泰姆

5-12WqBK嘉泰姆

160uAqBK嘉泰姆

-160qBK嘉泰姆

TO-252qBK嘉泰姆

高PF值方案或无频闪方案,qBK嘉泰姆

过温保护功能qBK嘉泰姆

CXLE8662qBK嘉泰姆

输入端可接400V高压qBK嘉泰姆

10mA-120mAqBK嘉泰姆



-190qBK嘉泰姆

ESOP8qBK嘉泰姆



CXLE8663qBK嘉泰姆

输入端可接450V高压qBK嘉泰姆

5mA-60mA/8-10W/qBK嘉泰姆

分4段恒流可调qBK嘉泰姆

400uAqBK嘉泰姆

-140qBK嘉泰姆

ESOP-8qBK嘉泰姆

高PF值大于0.95,带温度自qBK嘉泰姆

动调节和功率自动调节功能qBK嘉泰姆

CXLE8664qBK嘉泰姆

输入端可接500V高压qBK嘉泰姆

最大90mA/3-12W/qBK嘉泰姆

分4段恒流可调qBK嘉泰姆

400uAqBK嘉泰姆

-140qBK嘉泰姆

ESOP-8qBK嘉泰姆

高PF值大于0.95,具有过热qBK嘉泰姆

保护功能智能温控启动结温qBK嘉泰姆

CXLE8665qBK嘉泰姆

输入端可接500V高压qBK嘉泰姆

5mA-60mA/3-18W/qBK嘉泰姆

分2段恒流可调qBK嘉泰姆

55uAqBK嘉泰姆

-165qBK嘉泰姆

ESOP-8qBK嘉泰姆

外置MOS可以做到18W实现qBK嘉泰姆

无频闪有温度补偿和过热保护功能qBK嘉泰姆

CXLE8666qBK嘉泰姆

输入端可接500V高压qBK嘉泰姆

5mA-60mA/3-18W/qBK嘉泰姆

分2段恒流可调qBK嘉泰姆

55uAqBK嘉泰姆

-165qBK嘉泰姆

ESOP-8qBK嘉泰姆

外置MOS做到18W,支持模拟调光和PWM调光PWM信号频率最大50KHz实现无频闪qBK嘉泰姆

CXLE8667qBK嘉泰姆

输入端可接500V高压qBK嘉泰姆

5mA-60mA/3-18W/qBK嘉泰姆

分2段恒流可调qBK嘉泰姆

55uAqBK嘉泰姆

-165qBK嘉泰姆

ESOP-8qBK嘉泰姆

外置MOS做到18W,开关调光实现无频闪,温度补偿和过热保护功能qBK嘉泰姆

CXLE8668qBK嘉泰姆

输入端可接500V高压qBK嘉泰姆

3mA-57mA/8WqBK嘉泰姆

110uAqBK嘉泰姆

-165qBK嘉泰姆

TO-252qBK嘉泰姆

效率可达90%,恒流精度达3%有过温保护和负温度系数保护qBK嘉泰姆

CXLE8669qBK嘉泰姆

输入端可接500V高压qBK嘉泰姆

80mA/15WqBK嘉泰姆



TO-252qBK嘉泰姆



CXLE8670qBK嘉泰姆

输入端可接500V高压qBK嘉泰姆

60mA/15WqBK嘉泰姆



ESOP-8qBK嘉泰姆

无频闪,高功率因素qBK嘉泰姆

CXLE8671qBK嘉泰姆

输入端可接450V高压qBK嘉泰姆

5mA-60mA/8WqBK嘉泰姆

400uAqBK嘉泰姆

-190qBK嘉泰姆

ESOP-8/TO-252/SOT-89qBK嘉泰姆



CXLE8671AqBK嘉泰姆

输入端可接450V高压qBK嘉泰姆

5mA-60mA/16WqBK嘉泰姆

400uAqBK嘉泰姆

-190qBK嘉泰姆

TO-252/SOT-89qBK嘉泰姆



CXLE8672qBK嘉泰姆

输入端可接450V高压qBK嘉泰姆

5mA-60mA/8WqBK嘉泰姆

400uAqBK嘉泰姆

-190qBK嘉泰姆

ESOP-8qBK嘉泰姆

带模拟/数字调光功能,过热保护功能qBK嘉泰姆

CXLE8673qBK嘉泰姆

输入端可接500V高压qBK嘉泰姆

10-60mA/8WqBK嘉泰姆

400uAqBK嘉泰姆

-190qBK嘉泰姆

ESOP-8qBK嘉泰姆

高PF值0.98,可控硅调光qBK嘉泰姆

CXLE8674qBK嘉泰姆

输入端可接450V高压qBK嘉泰姆

5mA-60mA/8WqBK嘉泰姆

400uAqBK嘉泰姆

-190qBK嘉泰姆

ESOP-8qBK嘉泰姆

双通道递进式恒流模式,过热保护功能qBK嘉泰姆

CXLE8675qBK嘉泰姆

输入端可接450V高压qBK嘉泰姆

10-60mA/8WqBK嘉泰姆



-190qBK嘉泰姆

ESOP-8qBK嘉泰姆

高PF值0.98qBK嘉泰姆

CXLE8676qBK嘉泰姆

输入端可接500V高压qBK嘉泰姆

60mA/8WqBK嘉泰姆

400uAqBK嘉泰姆

-190qBK嘉泰姆

ESOP-8qBK嘉泰姆

2段开关调光或调色,实现快速开关,可实现高PF值方案或无频闪方案qBK嘉泰姆

CXLE8677qBK嘉泰姆

输入端可接500V高压qBK嘉泰姆

60mA/8WqBK嘉泰姆

400uAqBK嘉泰姆

-190qBK嘉泰姆

ESOP-8qBK嘉泰姆

3段开关调光或调色,可实现快速开关,可实现高PF值方案或无频闪方案qBK嘉泰姆
