首页 > 产品中心 > LED驱动电路 > 升降压型线性恒流LED驱动IC > 高压线性降压LED驱动 >CXLE8660输出电流可调的低压差的LED恒流驱动器输出电流可调为10mA~1500mA温度补偿功能VDD接驳PWM调光频率高达3KHz分辨率和线性度良好
CXLE8660输出电流可调的低压差的LED恒流驱动器输出电流可调为10mA~1500mA温度补偿功能VDD接驳PWM调光频率高达3KHz分辨率和线性度良好
0

CXLE8660是一种输出电流可调的、低压差的LED恒流驱动器,仅需一个外接电 阻就可以构成一个完整的LED恒流驱动电路,调节该外接电阻就可以调节输出电 流,输出电流可调范围为10mA~1500mA。 CXLE8660内置温度补偿功能,当芯片温度超过100oC时启动保护,自动降低输出电流,避免IC温度过热而造成损坏。另外,芯片具有过热保护缓冲,保护时不会有灯闪的现象。 CXLE8660具有欠压保护功能。 CXLE8660自带软启动功能,该功能可以防止芯片在上电瞬间出现LED亮度的闪烁。 CXLE8660可实现VDD接驳PWM 调 光,调光频率高达3KHz,调光分辨率和线性度良好。 CXLE8660采用SOT-89-5、ESOP8和SOP8的封装形式。
 电源电压:2.7V~5.5V;
 输出电流:10mA 到 1500mA;
 输出电流精度:优于±5% ;
 具有温度补偿功能;
 欠压保护:2.5V;
 电源电压可扩展至 400V 以上;
 软启动;
 PWM 调光:调光频率高达 3KHz;
 系统简单,成本低;

CXLE8660输出电流可调的低压差的LED恒流驱动器输出电流可调为10mA~1500mA温度补偿功能VDD接驳PWM调光频率高达3KHz分辨率和线性度良好
产品手册
样品申请

样品申请

产品简介

目录

   产品概述 返回TOPtgl嘉泰姆


CXLE8660是一种输出电流可调的、低压差的LED恒流驱动器,仅需一个外接电 阻就可以构成一个完整的LED恒流驱动电路,调节该外接电阻就可以调节输出电 流,输出电流可调范围为10mA~1500mA。 CXLE8660内置温度补偿功能,当芯片温度超过100oC时启动保护,自动降低输出电流,避免IC温度过热而造成损坏。另外,芯片具有过热保护缓冲,保护时不会有灯闪的现象。 CXLE8660具有欠压保护功能。 CXLE8660自带软启动功能,该功能可以防止芯片在上电瞬间出现LED亮度的闪烁。 CXLE8660可实现VDD接驳PWM 调 光,调光频率高达3KHz,调光分辨率和线性度良好。 CXLE8660采用SOT-89-5、ESOP8和SOP8的封装形式。tgl嘉泰姆

   产品特点 返回TOPtgl嘉泰姆


 电源电压:2.7V~5.5V; tgl嘉泰姆

 输出电流:10mA 到 1500mA; tgl嘉泰姆

 输出电流精度:优于±5% ; tgl嘉泰姆

 具有温度补偿功能; tgl嘉泰姆

 欠压保护:2.5V; tgl嘉泰姆

 电源电压可扩展至 400V 以上; tgl嘉泰姆

 软启动; tgl嘉泰姆

 PWM 调光:调光频率高达 3KHz; tgl嘉泰姆

 系统简单,成本低;tgl嘉泰姆

   应用范围 返回TOPtgl嘉泰姆


 线性 LED 照明驱动; tgl嘉泰姆

 LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等; tgl嘉泰姆

 LED 装饰灯tgl嘉泰姆

   技术规格书(产品PDF) 返回TOP tgl嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!tgl嘉泰姆

 QQ截图20160419174301.jpgtgl嘉泰姆

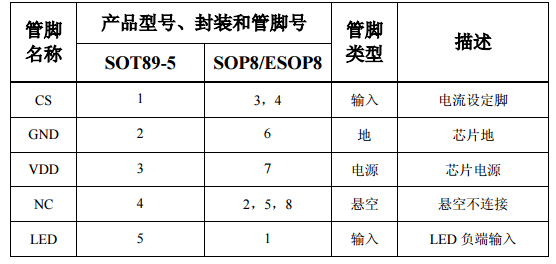

产品封装图 返回TOPtgl嘉泰姆


blob.pngblob.pngtgl嘉泰姆

电路原理图 返回TOPtgl嘉泰姆


blob.pngtgl嘉泰姆

相关芯片选择指南 返回TOP                           更多同类产品......


高压线性降压LED驱动tgl嘉泰姆

型号tgl嘉泰姆

工作电压tgl嘉泰姆

 恒流值tgl嘉泰姆

工作tgl嘉泰姆

电流tgl嘉泰姆

工作tgl嘉泰姆

结温tgl嘉泰姆

封装tgl嘉泰姆

说明tgl嘉泰姆

CXLE8658tgl嘉泰姆

2.7-5.5V/输入端tgl嘉泰姆

可接400V高压tgl嘉泰姆

扩流100mA-3Atgl嘉泰姆

26uAtgl嘉泰姆

-105tgl嘉泰姆

SOT-25tgl嘉泰姆



CXLE8659tgl嘉泰姆

3.0-6.0V/输入端tgl嘉泰姆

可接400V高压tgl嘉泰姆

扩流20mA-3Atgl嘉泰姆

85uAtgl嘉泰姆

-105tgl嘉泰姆

SOT-25tgl嘉泰姆



CXLE8660tgl嘉泰姆

输入端可接400V高压tgl嘉泰姆

10mA-1.5A/tgl嘉泰姆

PWM调光tgl嘉泰姆

250uAtgl嘉泰姆

-125tgl嘉泰姆

ESOP-8tgl嘉泰姆

带软启动和温度补偿tgl嘉泰姆

CXLE8661tgl嘉泰姆

输入端可接450V高压tgl嘉泰姆

5mA-60mA/tgl嘉泰姆

5-12Wtgl嘉泰姆

150uAtgl嘉泰姆

-160tgl嘉泰姆

ESOP-8tgl嘉泰姆

高PF值方案或无频闪方案,tgl嘉泰姆

过温保护功能tgl嘉泰姆

CXLE8661Ttgl嘉泰姆

输入端可接250V高压tgl嘉泰姆

5mA-60mA/tgl嘉泰姆

5-12Wtgl嘉泰姆

160uAtgl嘉泰姆

-160tgl嘉泰姆

TO-252tgl嘉泰姆

高PF值方案或无频闪方案,tgl嘉泰姆

过温保护功能tgl嘉泰姆

CXLE8662tgl嘉泰姆

输入端可接400V高压tgl嘉泰姆

10mA-120mAtgl嘉泰姆



-190tgl嘉泰姆

ESOP8tgl嘉泰姆



CXLE8663tgl嘉泰姆

输入端可接450V高压tgl嘉泰姆

5mA-60mA/8-10W/tgl嘉泰姆

分4段恒流可调tgl嘉泰姆

400uAtgl嘉泰姆

-140tgl嘉泰姆

ESOP-8tgl嘉泰姆

高PF值大于0.95,带温度自tgl嘉泰姆

动调节和功率自动调节功能tgl嘉泰姆

CXLE8664tgl嘉泰姆

输入端可接500V高压tgl嘉泰姆

最大90mA/3-12W/tgl嘉泰姆

分4段恒流可调tgl嘉泰姆

400uAtgl嘉泰姆

-140tgl嘉泰姆

ESOP-8tgl嘉泰姆

高PF值大于0.95,具有过热tgl嘉泰姆

保护功能智能温控启动结温tgl嘉泰姆

CXLE8665tgl嘉泰姆

输入端可接500V高压tgl嘉泰姆

5mA-60mA/3-18W/tgl嘉泰姆

分2段恒流可调tgl嘉泰姆

55uAtgl嘉泰姆

-165tgl嘉泰姆

ESOP-8tgl嘉泰姆

外置MOS可以做到18W实现tgl嘉泰姆

无频闪有温度补偿和过热保护功能tgl嘉泰姆

CXLE8666tgl嘉泰姆

输入端可接500V高压tgl嘉泰姆

5mA-60mA/3-18W/tgl嘉泰姆

分2段恒流可调tgl嘉泰姆

55uAtgl嘉泰姆

-165tgl嘉泰姆

ESOP-8tgl嘉泰姆

外置MOS做到18W,支持模拟调光和PWM调光PWM信号频率最大50KHz实现无频闪tgl嘉泰姆

CXLE8667tgl嘉泰姆

输入端可接500V高压tgl嘉泰姆

5mA-60mA/3-18W/tgl嘉泰姆

分2段恒流可调tgl嘉泰姆

55uAtgl嘉泰姆

-165tgl嘉泰姆

ESOP-8tgl嘉泰姆

外置MOS做到18W,开关调光实现无频闪,温度补偿和过热保护功能tgl嘉泰姆

CXLE8668tgl嘉泰姆

输入端可接500V高压tgl嘉泰姆

3mA-57mA/8Wtgl嘉泰姆

110uAtgl嘉泰姆

-165tgl嘉泰姆

TO-252tgl嘉泰姆

效率可达90%,恒流精度达3%有过温保护和负温度系数保护tgl嘉泰姆

CXLE8669tgl嘉泰姆

输入端可接500V高压tgl嘉泰姆

80mA/15Wtgl嘉泰姆



TO-252tgl嘉泰姆



CXLE8670tgl嘉泰姆

输入端可接500V高压tgl嘉泰姆

60mA/15Wtgl嘉泰姆



ESOP-8tgl嘉泰姆

无频闪,高功率因素tgl嘉泰姆

CXLE8671tgl嘉泰姆

输入端可接450V高压tgl嘉泰姆

5mA-60mA/8Wtgl嘉泰姆

400uAtgl嘉泰姆

-190tgl嘉泰姆

ESOP-8/TO-252/SOT-89tgl嘉泰姆



CXLE8671Atgl嘉泰姆

输入端可接450V高压tgl嘉泰姆

5mA-60mA/16Wtgl嘉泰姆

400uAtgl嘉泰姆

-190tgl嘉泰姆

TO-252/SOT-89tgl嘉泰姆



CXLE8672tgl嘉泰姆

输入端可接450V高压tgl嘉泰姆

5mA-60mA/8Wtgl嘉泰姆

400uAtgl嘉泰姆

-190tgl嘉泰姆

ESOP-8tgl嘉泰姆

带模拟/数字调光功能,过热保护功能tgl嘉泰姆

CXLE8673tgl嘉泰姆

输入端可接500V高压tgl嘉泰姆

10-60mA/8Wtgl嘉泰姆

400uAtgl嘉泰姆

-190tgl嘉泰姆

ESOP-8tgl嘉泰姆

高PF值0.98,可控硅调光tgl嘉泰姆

CXLE8674tgl嘉泰姆

输入端可接450V高压tgl嘉泰姆

5mA-60mA/8Wtgl嘉泰姆

400uAtgl嘉泰姆

-190tgl嘉泰姆

ESOP-8tgl嘉泰姆

双通道递进式恒流模式,过热保护功能tgl嘉泰姆

CXLE8675tgl嘉泰姆

输入端可接450V高压tgl嘉泰姆

10-60mA/8Wtgl嘉泰姆



-190tgl嘉泰姆

ESOP-8tgl嘉泰姆

高PF值0.98tgl嘉泰姆

CXLE8676tgl嘉泰姆

输入端可接500V高压tgl嘉泰姆

60mA/8Wtgl嘉泰姆

400uAtgl嘉泰姆

-190tgl嘉泰姆

ESOP-8tgl嘉泰姆

2段开关调光或调色,实现快速开关,可实现高PF值方案或无频闪方案tgl嘉泰姆

CXLE8677tgl嘉泰姆

输入端可接500V高压tgl嘉泰姆

60mA/8Wtgl嘉泰姆

400uAtgl嘉泰姆

-190tgl嘉泰姆

ESOP-8tgl嘉泰姆

3段开关调光或调色,可实现快速开关,可实现高PF值方案或无频闪方案tgl嘉泰姆
