CXLE8435B是一款高精度原边反馈的LED恒流驱动芯片。芯片工作在电感电流断续模式，适用于85Vac~265Vac全范围输入电压、功率5W以下的反激式隔离LED恒流电源。 CXLE8435B芯片内部集成650V功率开关，采用原边反馈模式，无需次级反馈电路，也无需补偿电路，只需要极少的外围元件即可实现恒流。采用专利的驱 动和电流检测方式，芯片的工作电流极低，无需变压器辅助绕组检测和供电，进一步减少外围元器件， 极大的节约了系统成本和体积。CXLE8435B芯片内带有高精度的电流取样电路，使得LED输出电流精度达到±5%以内。芯片采用了特有的恒流控制方式，可以达到优异的线性调整率。CXLE8435B具有多重保护功能，包括LED开路/短路保护，CS电阻短路保护，欠压保护，芯片过温保护等
内部集成650V功率管
原边反馈恒流控制，无需次级反馈电路
无需变压器辅助绕组检测和供电
芯片超低工作电流
宽输入电压
±5%LED输出电流精度
LED短路/开路保护
CS电阻短路保护
芯片供电欠压保护
过温保护
-
[ CXLE8435B ]
目录
1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（PDF文档）
一.产品概述
CXLE8435B是一款高精度原边反馈的LED恒流驱动芯片。芯片工作在电感电流断续模式，适用于85Vac~265Vac全范围输入电压、功率5W以下的反激式隔离LED恒流电源。 CXLE8435B芯片内部集成650V功率开关，采用原边反馈模式，无需次级反馈电路，也无需补偿电路，只需要极少的外围元件即可实现恒流。采用专利的驱 动和电流检测方式，芯片的工作电流极低，无需变压器辅助绕组检测和供电，进一步减少外围元器件， 极大的节约了系统成本和体积。CXLE8435B芯片内带有高精度的电流取样电路，使得LED输出电流精度达到±5%以内。芯片采用了特有的恒流控制方式，可以达到优异的线性调整率。CXLE8435B具有多重保护功能，包括LED开路/短路保护，CS电阻短路保护，欠压保护，芯片过温保护等。CXLE8435B采用SOP8封装。
二.产品特点
内部集成650V功率管
原边反馈恒流控制，无需次级反馈电路
无需变压器辅助绕组检测和供电
芯片超低工作电流
宽输入电压
±5%LED输出电流精度
LED短路/开路保护
CS电阻短路保护
芯片供电欠压保护
过温保护
采用SOP8封装
三.应用范围
GU10 LED射灯
LED球泡灯
其它LED照明
四.技术规格书（产品PDF)
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

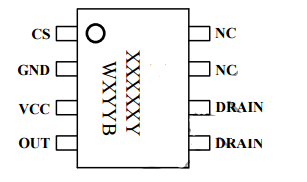

五.产品封装图
六.电路原理图
七.相关芯片选择指南 更多同类产品......
|
AC/DC隔离低PF |
||||||||
|
Part |
PF |
Number of |
Internal MOS |
Internal MOS |
Open circuit |
Pout@Vin: |
Pout@Vin: |
Package |
|
number |
windings |
Rdson（Ω） |
BVDSS（V） |
protection |
85-265V（W) |
176-265V（W) |
||
|
0.5 |
2 |
30 |
650 |
Internal |
3 |
4 |
CPC4 |
|
|
0.5 |
2 |
18 |
650 |
Internal |
5 |
6 |
CPC4 |
|
|
0.5 |
2 |
30 |
650 |
Internal |
3 |
4 |
TO92 |
|
|
0.5 |
2 |
18 |
650 |
Internal |
5 |
6 |
TO92 |
|
|
0.5 |
2 |
30 |
650 |
Internal |
3 |
4 |
SOP8 |
|
|
0.5 |
2 |
18 |
650 |
Internal |
5 |
6 |
SOP8 |
|
|
0.5 |
2 |
12 |
650 |
Internal |
5 |
6 |
SOP8 |
|
|
0.5 |
2 |
14 |
650 |
Internal |
5 |
6 |
SOP8 |
|
|
0.5 |
2 |
9 |
650 |
External |
7 |
10 |
SOP8 |
|
|
0.5 |
2 |
9 |
650 |
External |
12 |
15 |
DIP8 |
|
|
0.5 |
2 |
4.5 |
650 |
External |
18 |
21 |
DIP8 |
|
|
0.5 |
2 |
24 |
650 |
External |
3 |
5 |
SOP8 |
|
|
0.5 |
2 |
14 |
650 |
External |
5 |
7 |
SOP8 |
|
|
0.5 |
2 |
9 |
650 |
External |
7 |
10 |
SOP8 |
|
|
0.5 |
3 |
9 |
600 |
External |
12 |
15 |
DIP8 |
|
|
0.5 |
3 |
4.5 |
650 |
External |
18 |
21 |
DIP8 |
|
|
0.5 |
3 |
2 |
650 |
External |
24 |
30 |
DIP8 |
|
|
0.5 |
3 |
- |
- |
External |
50 |
75 |
SOT23-5 |
|
|
0.5 |
3 |
- |
- |
External |
50 |
75 |
SOT23-5 |
|
