CXLE8944是带键盘扫描接口的 LED 驱动控制专用电路,内部集成有 MCU 数字接口、数据锁存器、键盘扫描等电路。本产品主要应用于 VCR、VCD、DVD 及家庭影院等产品的显示屏驱动
1.)采用功率 CMOS 工艺
2.)显示模式(11 段×7 位~14 段×4 位)
3.)键扫描(10×3bit)
4.)辉度调节电路(占空比 8 级可调)
5.) 串行接口(CLK,STB,DOUT、DIN)
6.) 内置 RC 振荡(450KHz±5%)
7.)内置上电复位电路

CXLE8944采用功率CMOS工艺带键盘扫描接口的LED驱动控制专用电路有MCU数字接口数据锁存器键盘扫描等电路显示模式11段×7位~14段×4位键扫描10×3bit辉度调节电路占空比8级可调串行接口内置RC振荡上电复位电路
产品手册
样品申请

样品申请

产品简介

目录SOZ嘉泰姆

1.产品概述                       2.产品特点SOZ嘉泰姆
3.应用范围                       4.下载产品资料PDF文档 SOZ嘉泰姆
5.产品封装图                     6.电路原理图                   SOZ嘉泰姆
7.功能概述                        8.相关产品
SOZ嘉泰姆

一,产品概述(General Description)         SOZ嘉泰姆


      CXLE8944是带键盘扫描接口的 LED 驱动控制专用电路,内部集成有 MCU 数字接口、数据锁存器、键盘扫描等电路。本产品主要应用于 VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。SOZ嘉泰姆
二.产品特点(Features)
SOZ嘉泰姆


1.)采用功率 CMOS 工艺SOZ嘉泰姆
2.)显示模式(11 段×7 位~14 段×4 位)SOZ嘉泰姆
3.)键扫描(10×3bit)SOZ嘉泰姆
4.)辉度调节电路(占空比 8 级可调)SOZ嘉泰姆
5.) 串行接口(CLK,STB,DOUT、DIN)SOZ嘉泰姆
6.) 内置 RC 振荡(450KHz±5%)SOZ嘉泰姆
7.)内置上电复位电路SOZ嘉泰姆
8.)封装形式:SOP32SOZ嘉泰姆
三,应用范围 (Applications)
SOZ嘉泰姆


接口的 LED 驱动控制专用电路SOZ嘉泰姆
四.下载产品资料PDF文档
SOZ嘉泰姆


需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!SOZ嘉泰姆

 QQ截图20160419174301.jpgSOZ嘉泰姆

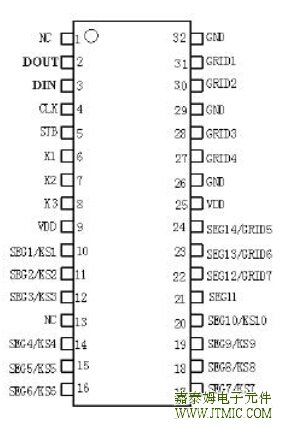

五,产品封装图 (Package)SOZ嘉泰姆


SOZ嘉泰姆

引脚SOZ嘉泰姆

引脚名称SOZ嘉泰姆

符 号SOZ嘉泰姆

说 明SOZ嘉泰姆

1SOZ嘉泰姆

NCSOZ嘉泰姆

NCSOZ嘉泰姆

悬空SOZ嘉泰姆

2SOZ嘉泰姆

数据输出SOZ嘉泰姆

DOUTSOZ嘉泰姆

在时钟上升沿输入串行数据,从低位开始。在时钟下降沿输出串行数据,从低位开始,输出为N-ch open drain。。SOZ嘉泰姆

3SOZ嘉泰姆

数据输入SOZ嘉泰姆

DINSOZ嘉泰姆

在时钟上升沿输入串行数据,从低位开始。SOZ嘉泰姆
电路内部 DIN、DOUT 为一个 DIO PAD。
SOZ嘉泰姆

4SOZ嘉泰姆

时钟输入SOZ嘉泰姆

CLKSOZ嘉泰姆

在上升沿读取串行数据,下降沿输出数据。SOZ嘉泰姆

5SOZ嘉泰姆

片选SOZ嘉泰姆

STBSOZ嘉泰姆

在上升或下降沿初始化串行接口,随后等待接收指令。STB 为低后的第一个字节作为指令,当处理指令时,当前其它处理被终止。当 STB 为高时,CLK 被忽略。SOZ嘉泰姆

6SOZ嘉泰姆

键扫数据输入SOZ嘉泰姆

K1SOZ嘉泰姆

输入该脚的数据在显示周期结束后被锁存,内部对地有一个 10K 的下拉电阻。SOZ嘉泰姆

7SOZ嘉泰姆

键扫数据输入SOZ嘉泰姆

K2SOZ嘉泰姆

输入该脚的数据在显示周期结束后被锁存,内部对地有一个 10K 的下拉电阻。SOZ嘉泰姆

8SOZ嘉泰姆

键扫数据输入SOZ嘉泰姆

K3SOZ嘉泰姆

输入该脚的数据在显示周期结束后被锁存,内部对地有一个 10K 的下拉电阻。SOZ嘉泰姆

9SOZ嘉泰姆

逻辑电源SOZ嘉泰姆

VDDSOZ嘉泰姆

电源电压SOZ嘉泰姆

10SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG1/KS1SOZ嘉泰姆

段输出(也用作键扫描),P 管开漏输出。SOZ嘉泰姆

11SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG2/KS2SOZ嘉泰姆

段输出(也用作键扫描),P 管开漏输出。SOZ嘉泰姆

12SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG3/KS3SOZ嘉泰姆

段输出(也用作键扫描),P 管开漏输出。SOZ嘉泰姆

13SOZ嘉泰姆

NCSOZ嘉泰姆

NCSOZ嘉泰姆

悬空SOZ嘉泰姆

14SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG4/KS4SOZ嘉泰姆

段输出(也用作键扫描),P 管开漏输出。SOZ嘉泰姆

15SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG5/KS5SOZ嘉泰姆

段输出(也用作键扫描),P 管开漏输出。SOZ嘉泰姆

16SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG6/KS6SOZ嘉泰姆

段输出(也用作键扫描),P 管开漏输出。SOZ嘉泰姆

17SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG7/KS7SOZ嘉泰姆

段输出(也用作键扫描),P 管开漏输出。SOZ嘉泰姆

18SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG8/KS8SOZ嘉泰姆

段输出(也用作键扫描),P 管开漏输出。SOZ嘉泰姆

19SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG9/KS9SOZ嘉泰姆

段输出(也用作键扫描),P 管开漏输出。SOZ嘉泰姆

20SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG10/KS10SOZ嘉泰姆

段输出(也用作键扫描),P 管开漏输出。SOZ嘉泰姆

21SOZ嘉泰姆

输出(段)SOZ嘉泰姆

SEG11SOZ嘉泰姆

段输出,P 管开漏输出。SOZ嘉泰姆

22SOZ嘉泰姆

输出(段/位)SOZ嘉泰姆

SEG12/GRID7SOZ嘉泰姆

段/位复用输出SOZ嘉泰姆

23SOZ嘉泰姆

输出(段/位)SOZ嘉泰姆

SEG13/GRID6SOZ嘉泰姆

段/位复用输出SOZ嘉泰姆

24SOZ嘉泰姆

输出(段/位)SOZ嘉泰姆

SEG14/GRID5SOZ嘉泰姆

段/位复用输出SOZ嘉泰姆

25SOZ嘉泰姆

逻辑电源SOZ嘉泰姆

VDDSOZ嘉泰姆

5V±10%SOZ嘉泰姆

26SOZ嘉泰姆

逻辑地SOZ嘉泰姆

GNDSOZ嘉泰姆

接系统地SOZ嘉泰姆

27SOZ嘉泰姆

输出(位)SOZ嘉泰姆

GRID4SOZ嘉泰姆

位输出,N 管开漏输出。SOZ嘉泰姆

28SOZ嘉泰姆

输出(位)SOZ嘉泰姆

GRID3SOZ嘉泰姆

位输出,N 管开漏输出。SOZ嘉泰姆

29SOZ嘉泰姆

逻辑地SOZ嘉泰姆

GNDSOZ嘉泰姆

接系统地SOZ嘉泰姆

30SOZ嘉泰姆

输出(位)SOZ嘉泰姆

GRID2SOZ嘉泰姆

位输出,N 管开漏输出。SOZ嘉泰姆

31SOZ嘉泰姆

输出(位)SOZ嘉泰姆

GRID1SOZ嘉泰姆

位输出,N 管开漏输出。SOZ嘉泰姆

32SOZ嘉泰姆

逻辑地SOZ嘉泰姆

GNDSOZ嘉泰姆

接系统地SOZ嘉泰姆

六.电路原理图SOZ嘉泰姆


blob.pngSOZ嘉泰姆
七,功能概述
SOZ嘉泰姆

参 数 名 称SOZ嘉泰姆

符 号SOZ嘉泰姆

条 件SOZ嘉泰姆

额 定 值SOZ嘉泰姆

单 位SOZ嘉泰姆

逻辑电源电压SOZ嘉泰姆

VDDSOZ嘉泰姆



-0.5~+7.0SOZ嘉泰姆

VSOZ嘉泰姆

逻辑输入电压SOZ嘉泰姆

VI1SOZ嘉泰姆



-0.5~VDD+0.5SOZ嘉泰姆

VSOZ嘉泰姆

LED SEG 驱动输出电流SOZ嘉泰姆

IO1SOZ嘉泰姆



-50SOZ嘉泰姆

mASOZ嘉泰姆

LED GRID 驱动输出电流SOZ嘉泰姆

IO2SOZ嘉泰姆



+200SOZ嘉泰姆

mASOZ嘉泰姆

功率损耗SOZ嘉泰姆

PDSOZ嘉泰姆



400SOZ嘉泰姆

mWSOZ嘉泰姆

工作温度SOZ嘉泰姆

ToptSOZ嘉泰姆



-40~+80SOZ嘉泰姆

SOZ嘉泰姆

储存温度SOZ嘉泰姆

TstgSOZ嘉泰姆



-65~+150SOZ嘉泰姆

SOZ嘉泰姆

焊接温度SOZ嘉泰姆

TLSOZ嘉泰姆

10 秒SOZ嘉泰姆

250SOZ嘉泰姆

SOZ嘉泰姆

八,相关产品                更多同类产品.......SOZ嘉泰姆


专用LED驱动控制电路SOZ嘉泰姆

产品型号SOZ嘉泰姆

工作电压SOZ嘉泰姆

LED显示模式SOZ嘉泰姆

键盘接口SOZ嘉泰姆

LED段驱SOZ嘉泰姆

动电流SOZ嘉泰姆

LED位驱SOZ嘉泰姆

动电流SOZ嘉泰姆

 辉度调节SOZ嘉泰姆

MCU接口SOZ嘉泰姆

振荡频率SOZ嘉泰姆

封装SOZ嘉泰姆

CXLE8942SOZ嘉泰姆

3.0V-5.5VSOZ嘉泰姆

10段*7位/13段*4位SOZ嘉泰姆

10*2位SOZ嘉泰姆

60mASOZ嘉泰姆

200mASOZ嘉泰姆

8级辉度调节SOZ嘉泰姆

三线串行接口SOZ嘉泰姆

550KHzSOZ嘉泰姆

SOP28SOZ嘉泰姆

CXLE8943SOZ嘉泰姆

3.0V-5.5VSOZ嘉泰姆

5段*7位/8段*4位SOZ嘉泰姆



140mASOZ嘉泰姆



450KHzSOZ嘉泰姆

SOP18/DIP18SOZ嘉泰姆

CXLE8944SOZ嘉泰姆

3.0V-5.0VSOZ嘉泰姆

11段*7位/14段*4位SOZ嘉泰姆

10*3位SOZ嘉泰姆



140mASOZ嘉泰姆



450KHzSOZ嘉泰姆

SOP32SOZ嘉泰姆
