CXLE88122是一个1/7至1/8占空比驱动的LED控制器。将11段输出线、6条栅输出线、1条栅/栅输出线、1条显示存储器、控制电路、键扫描电路等全部集成在一个单片机中，构成一个高可靠性的单片机外围设备。串行数据通过四线串行接口馈送至CXLE88122。CXLE88122采用32针SO封装，针分配和应用电路经过优化，便于PCB布局和成本节约。
CMOS工艺
低功耗
多种显示模式（12段、6网格到11段、7网格）
密钥扫描（10x3矩阵）
8级调光电路
用于时钟、数据输入、数据输出、选通管脚的串行接口
提供32针，标准操作程序包
-
[ CXLE88122 ]
目录
7.相关产品
产品概述 返回TOP
CXLE88122 is an LED Controller driven on a 1/7to 1/8 duty factor. Eleven segment output lines, six grid output lines, 1segment/grid output lines, one display memory, control circuit , key scan circuit are all incorporated into a single chip to build a highly reliable peripheral device for a single chip microcomputer. Serial data is fed to CXLE88122 via a four-line serial interface.Housed in a 32-pin SO Package, CXLE88122 pin assignments and application circuit are optimized for easy PCB Layout and cost saving advantages.
产品特点 返回TOP
CMOS Technology
Low Power Consumption
Multiple Display Modes ( 12 segment, 6 Grid to 11 segment, 7 Grid )
Key Scanning ( 10x 3 Matrix )
8-Step Dimming Circuitry
Serial Interface for Clock, Data Input, Data Output, Strobe Pins
Available in 32-Pin, SOP Package
应用范围 返回TOP
lMicro-computer Peripheral Device
l VCR set
l Combi se
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

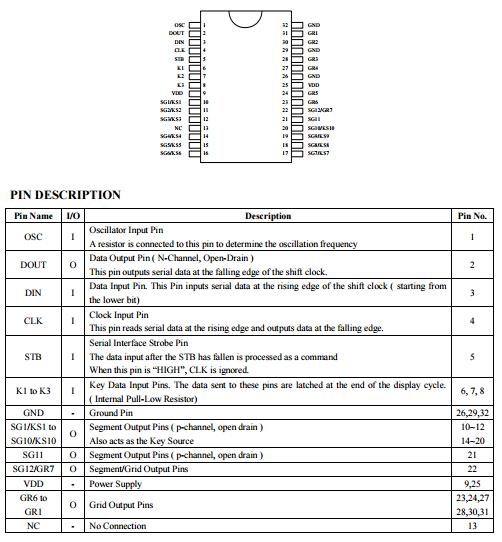

产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
| LED控制及驱动类>>>LED数码管驱动系列 | |||
| 型号 | 功能 | 适用范围 | 封装 |
| CXLE88115 | LED 驱动控制专用电路 | 用于带显示LED屏的家电，如DVD,电磁炉等。 | SOP-20（宽体） |
| CXLE88116 | LED 驱动控制专用电路 | 用于带显示LED屏的家电，如DVD,电磁炉等。 | SOP-20/DIP-20 |
| CXLE88117 | LED 驱动控制专用电路 | 用于带显示LED屏的家电，如DVD,电磁炉等。 | DIP-8/DIP-18 |
| CXLE88118S | LED 驱动控制专用电路 | 用于带显示LED屏的家电，如DVD,电磁炉等。 | SOP-28 |
| CXLE88119B | LED 驱动控制专用电路 | 用于带显示LED屏的家电，如DVD,电磁炉等。 | SOP-28 |
| CXLE88119C | LED 驱动控制专用电路 | 用于带显示LED屏的家电，如DVD,电磁炉等。 | SOP-28 |
| CXLE88119E | LED 驱动控制专用电路 | 用于带显示LED屏的家电，如DVD,电磁炉等。 | SOP-28 |
| CXLE88122 | LED Driver IC | 用于带显示LED屏的家电，如DVD,电磁炉等。 | SOP-32 |
| CXLE88123 | LED 驱动控制专用电路 | 用于带显示LED屏的家电，如DVD,电磁炉等。 | SOP-24 |
