首页 > 产品中心 > LED驱动电路 > LED灯驱动芯片 > 无级调光芯片 >CXLE8859 2.5V~30V宽输入升压型白光LED恒流驱动芯片AC12V/DC12V的输入电压下7W驱动能力高位电流检测技术抖频技术降低电磁干扰固定460kHz工作频率模拟调光和高达50kHz的PWM调光
CXLE8859 2.5V~30V宽输入升压型白光LED恒流驱动芯片AC12V/DC12V的输入电压下7W驱动能力高位电流检测技术抖频技术降低电磁干扰固定460kHz工作频率模拟调光和高达50kHz的PWM调光
21

CXLE8859是一款2.5V~30V宽输入范围,升压型白光LED恒流驱动芯片,可在AC12V/DC12V的输入电压下达到7W(7X1W) 的驱动能力。 CXLE8859采用固定工作频率,电流模式来调节LED电流,系统瞬态响应快,环路稳定,设计简单。
CXLE8859采用高位电流检测技术,可以通过外部电阻设置LED的平均工作电流。205mV的低基准电压有效地降低了功率损耗,提高了效率。460kHz 固定工作频率最大限度的减少了外部电感,输入与 输出电容。
CXLE8859通过单个控制引脚支持PWM调光和模拟调光。 芯片内部包括过压保护(OVP)、过流保护(OCP) 和过温保护(OTP)等保护机制,以确保系统安全可靠地工作。
● 输入电压范围:2.5V~30V
● 高达95%的效率
● 过流保护
● 内置0.2ohm功率MOS管
● LED过温保护
● 采用低等效串联电阻(ESR)陶瓷电容即可保证 系统稳定
● 过温保护和过流保护
● 过压保护外部可调节
● 固定460kHz工作频率
● 抖频技术降低电磁干扰
● 低反馈电压:205mV
● 可调节的软启动
● 支持模拟调光和高达50kHz的PWM 调光

CXLE8859 2.5V~30V宽输入升压型白光LED恒流驱动芯片AC12V/DC12V的输入电压下7W驱动能力高位电流检测技术抖频技术降低电磁干扰固定460kHz工作频率模拟调光和高达50kHz的PWM调光
产品手册
样品申请

样品申请

产品简介

目录

   产品概述 返回TOPuHR嘉泰姆


  CXLE8859是一款2.5V~30V宽输入范围,升压型白光LED恒流驱动芯片,可在AC12V/DC12V的输入电压下达到7W(7X1W) 的驱动能力。 CXLE8859采用固定工作频率,电流模式来调节LED电流,系统瞬态响应快,环路稳定,设计简单。 uHR嘉泰姆

CXLE8859采用高位电流检测技术,可以通过外部电阻设置LED的平均工作电流。205mV的低基准电压有效地降低了功率损耗,提高了效率。460kHz 固定工作频率最大限度的减少了外部电感,输入与 输出电容。

CXLE8859通过单个控制引脚支持PWM调光和模拟调光。 芯片内部包括过压保护(OVP)、过流保护(OCP) 和过温保护(OTP)等保护机制,以确保系统安全可靠地工作。

   产品特点 返回TOPuHR嘉泰姆


● 输入电压范围:2.5V~30V uHR嘉泰姆

● 高达95%的效率 uHR嘉泰姆

● 过流保护 uHR嘉泰姆

● 内置0.2ohm功率MOS管 uHR嘉泰姆

● LED过温保护 uHR嘉泰姆

● 采用低等效串联电阻(ESR)陶瓷电容即可保证 系统稳定 uHR嘉泰姆

过温保护和过流保护 uHR嘉泰姆

过压保护外部可调节 uHR嘉泰姆

● 固定460kHz工作频率 uHR嘉泰姆

● 抖频技术降低电磁干扰 uHR嘉泰姆

● 低反馈电压:205mV uHR嘉泰姆

● 可调节的软启动 uHR嘉泰姆

● 支持模拟调光和高达50kHz的PWM 调光 uHR嘉泰姆

● SOP8封装uHR嘉泰姆

   应用范围 返回TOPuHR嘉泰姆


● 车用日行灯和船舶照明 uHR嘉泰姆

● 高功率LED照明驱动 uHR嘉泰姆

● LED手电筒 uHR嘉泰姆

● 低压LED照明 (景观照明、台灯及室内照明、MR16 射灯) uHR嘉泰姆

LED背光照明uHR嘉泰姆

   技术规格书(产品PDF) 返回TOP uHR嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持uHR嘉泰姆

 QQ截图20160419174301.jpguHR嘉泰姆

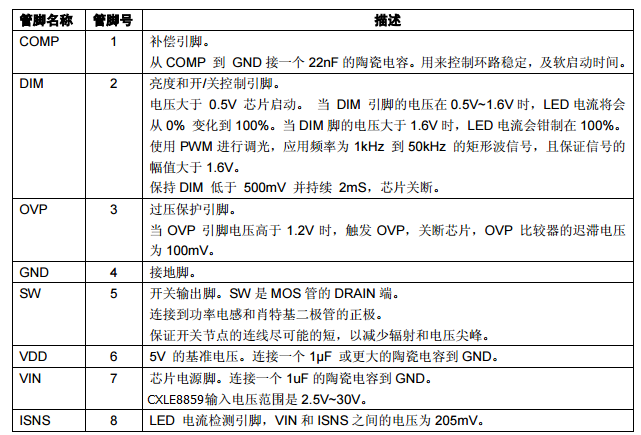

产品封装图 返回TOPuHR嘉泰姆


blob.pngblob.pnguHR嘉泰姆

电路原理图 返回TOPuHR嘉泰姆


blob.pnguHR嘉泰姆

相关芯片选择指南 返回TOP                    更多同类产品.......


升压型LED射灯驱动ICuHR嘉泰姆

型号uHR嘉泰姆

工作电压范围uHR嘉泰姆

输出电流uHR嘉泰姆

输出电流精度uHR嘉泰姆

效率uHR嘉泰姆

工作频率uHR嘉泰姆

调光功能uHR嘉泰姆

封装 uHR嘉泰姆

CXLE8856uHR嘉泰姆

0.9V-6.0VuHR嘉泰姆

1AuHR嘉泰姆

-uHR嘉泰姆

90%uHR嘉泰姆

1.0 MHzuHR嘉泰姆

PWM调光uHR嘉泰姆

SOT-26uHR嘉泰姆

CXLE8857BuHR嘉泰姆

0.8V-5.5VuHR嘉泰姆

外置MOS/15WuHR嘉泰姆

3%uHR嘉泰姆

90%uHR嘉泰姆

700KHzuHR嘉泰姆

PWM调光500Hz-1KHzuHR嘉泰姆

SOT-26uHR嘉泰姆

CXLE8858uHR嘉泰姆

3V-24VuHR嘉泰姆

内置2A MOSuHR嘉泰姆

2%uHR嘉泰姆

90%uHR嘉泰姆

1.2MHzuHR嘉泰姆

PWM调光uHR嘉泰姆

SOT-26uHR嘉泰姆

CXLE8858BuHR嘉泰姆

2.7V-6.5VuHR嘉泰姆

内置2.8A MOSuHR嘉泰姆

2%uHR嘉泰姆

90%uHR嘉泰姆

1MHzuHR嘉泰姆

PWM调光uHR嘉泰姆

SOT-26uHR嘉泰姆

CXLE8859uHR嘉泰姆

2.5V-30VuHR嘉泰姆

内置3A MOSuHR嘉泰姆

2%uHR嘉泰姆

90%uHR嘉泰姆

460KHzuHR嘉泰姆

模拟调光/PWM调光uHR嘉泰姆

SOP-8uHR嘉泰姆

CXLE8860uHR嘉泰姆

2.2V-6VuHR嘉泰姆

内置3A MOSuHR嘉泰姆

2%uHR嘉泰姆

90%uHR嘉泰姆

800KHzuHR嘉泰姆

PWM调光uHR嘉泰姆

SOP-8uHR嘉泰姆

CXLE8861uHR嘉泰姆

2.2V-6VuHR嘉泰姆

内置3A MOSuHR嘉泰姆

2%uHR嘉泰姆

90%uHR嘉泰姆

800KHzuHR嘉泰姆

PWM调光uHR嘉泰姆

DFN3*3-8uHR嘉泰姆

CXLE8862uHR嘉泰姆

10V-35VuHR嘉泰姆

内置3A MOSuHR嘉泰姆

2%uHR嘉泰姆

90%uHR嘉泰姆

800KHzuHR嘉泰姆

PWM调光uHR嘉泰姆

SOP-8uHR嘉泰姆

CXLE8863uHR嘉泰姆

4.5V--24VuHR嘉泰姆

1AuHR嘉泰姆

2%uHR嘉泰姆

90%uHR嘉泰姆

800KHzuHR嘉泰姆

PWM调光uHR嘉泰姆

ESOP8uHR嘉泰姆

CXLE8864uHR嘉泰姆

3.6V-26VuHR嘉泰姆

2AuHR嘉泰姆

2%uHR嘉泰姆

92%uHR嘉泰姆

400KHzuHR嘉泰姆

PWM调光uHR嘉泰姆

SOP-8uHR嘉泰姆

CXLE8865uHR嘉泰姆

3.6V-26VuHR嘉泰姆

2AuHR嘉泰姆

2%uHR嘉泰姆

92%uHR嘉泰姆

400KHzuHR嘉泰姆

PWM调光uHR嘉泰姆

SOP-8uHR嘉泰姆

CXLE8865BuHR嘉泰姆

5V-45VuHR嘉泰姆

2AuHR嘉泰姆

2%uHR嘉泰姆

93%uHR嘉泰姆

400KHzuHR嘉泰姆

PWM调光uHR嘉泰姆

SOP-8uHR嘉泰姆

CXLE8866uHR嘉泰姆

8V-32VuHR嘉泰姆

内置8A MOSuHR嘉泰姆

2%uHR嘉泰姆

92%uHR嘉泰姆

1MHzuHR嘉泰姆

PWM调光uHR嘉泰姆

SOP-14uHR嘉泰姆

CXLE8867uHR嘉泰姆

8V-32VuHR嘉泰姆

外置MOS/36WuHR嘉泰姆

2%uHR嘉泰姆

94%uHR嘉泰姆

1MHzuHR嘉泰姆

PWM调光uHR嘉泰姆

ESOP-8uHR嘉泰姆

CXLE8868uHR嘉泰姆

3.6V-36VuHR嘉泰姆

4AuHR嘉泰姆

2%uHR嘉泰姆

94%uHR嘉泰姆

180KHzuHR嘉泰姆

PWM调光uHR嘉泰姆

TO252-5LuHR嘉泰姆

CXLE8869uHR嘉泰姆

5.0V-36VuHR嘉泰姆

5AuHR嘉泰姆

2%uHR嘉泰姆

94%uHR嘉泰姆

180KHzuHR嘉泰姆

PWM调光uHR嘉泰姆

TO-263-5LuHR嘉泰姆
