首页 > 产品中心 > LED驱动电路 > 非隔离LED驱动IC > 非隔离带PFC >330mA非隔离降压型有源PFC控制器CXLE83125 CXLE83126优异的非隔离降压型驱动器内部集成500V功率MOSFET自带有源功率因数校正电路85Vac~265Vac输入电压范围高精度的LED恒流驱动
330mA非隔离降压型有源PFC控制器CXLE83125 CXLE83126优异的非隔离降压型驱动器内部集成500V功率MOSFET自带有源功率因数校正电路85Vac~265Vac输入电压范围高精度的LED恒流驱动
15

CXLE83125 CXLE83126是一款性能优异的非隔离降压型驱动器,内部集成500V功率MOSFET,在85Vac~265Vac输入电压范围内,可以实现高精度的LED恒流驱动。芯片自带有源功率因数校正电路,可以实现很高的功率因数和很低的总谐波失真。芯片工作于电感电流临界连续模式,减小了开关损耗。
CXLE83125 CXLE83126集成了多种保护功能,极大的加强了系统的可靠性。保护功能包括LED开路保护、LED短路保护、芯片电源欠压锁定,电流采样电阻开路保护和逐周期限流等。所有的保护都带有自动重启功能。此外,CXLE83125 CXLE83126还集成有过温调节功能,在驱动电源过热时减小输出电流
◆±3%LED输出电流精度
◆集成500V功率MOSFET
◆有源功率因数校正
◆电感电流临界连续模式
◆系统效率:95%
◆启动电流:33uA(典型值)
◆优异的线性调整率和负载电压调整率
◆逐周期电流限制
◆LED 开、短路保护
◆电流采样电阻开路保护
◆欠压锁定(UVLO)
◆过温调节功能
◆自动重启功能

330mA非隔离降压型有源PFC控制器CXLE83125 CXLE83126优异的非隔离降压型驱动器内部集成500V功率MOSFET自带有源功率因数校正电路85Vac~265Vac输入电压范围高精度的LED恒流驱动
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     lAh嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)lAh嘉泰姆

5.产品封装       6.电路原理图  lAh嘉泰姆

7.相关产品lAh嘉泰姆

   产品概述 返回TOPlAh嘉泰姆


CXLE83125 CXLE83126是一款性能优异的非隔离降压型驱动器,内部集成500V功率MOSFET,在85Vac~265Vac输入电压范围内,可以实现高精度的LED恒流驱动。芯片自带有源功率因数校正电路,可以实现很高的功率因数和很低的总谐波失真。芯片工作于电感电流临界连续模式,减小了开关损耗。lAh嘉泰姆

CXLE83125  CXLE83126集成了多种保护功能,极大的加强了系统的可靠性。保护功能包括LED开路保护、LED短路保护、芯片电源欠压锁定,电流采样电阻开路保护和逐周期限流等。所有的保护都带有自动重启功能。此外,CXLE83125  CXLE83126还集成有过温调节功能,在驱动电源过热时减小输出电流

   产品特点 返回TOPlAh嘉泰姆


◆±3%LED输出电流精度lAh嘉泰姆

◆集成500V功率MOSFETlAh嘉泰姆

◆有源功率因数校正lAh嘉泰姆

◆电感电流临界连续模式lAh嘉泰姆

◆系统效率:95%lAh嘉泰姆

◆启动电流:33uA(典型值)lAh嘉泰姆

◆优异的线性调整率和负载电压调整率lAh嘉泰姆

逐周期电流限制lAh嘉泰姆

◆LED 开、短路保护lAh嘉泰姆

◆电流采样电阻开路保护lAh嘉泰姆

◆欠压锁定(UVLO)lAh嘉泰姆

◆过温调节功能lAh嘉泰姆

◆自动重启功能lAh嘉泰姆

   应用范围 返回TOPlAh嘉泰姆


◆GU10/E27 LED球泡灯、射灯lAh嘉泰姆

◆LED PAR30、PAR38灯lAh嘉泰姆

◆LED日光灯lAh嘉泰姆

◆其他LED照明lAh嘉泰姆

CXLE83125  CXLE83126采用SOP8封装lAh嘉泰姆

   技术规格书(产品PDF) 返回TOP lAh嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!lAh嘉泰姆

 QQ截图20160419174301.jpglAh嘉泰姆

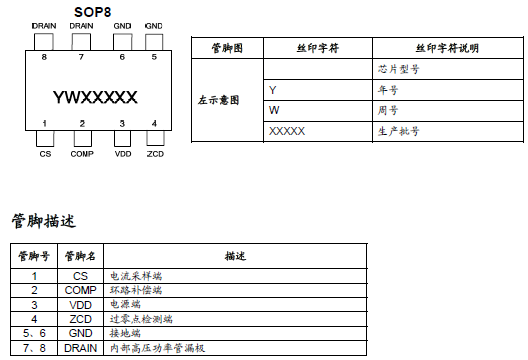

产品封装图 返回TOPlAh嘉泰姆


blob.pnglAh嘉泰姆

电路原理图 返回TOPlAh嘉泰姆

 lAh嘉泰姆


 lAh嘉泰姆


相关芯片选择指南 返回TOP                         更多同类产品......


AC-IN Non-Isolation LED Driver With PFClAh嘉泰姆

ProductlAh嘉泰姆

Product InfolAh嘉泰姆

UVLOlAh嘉泰姆

OFF  lAh嘉泰姆

VUVLOlAh嘉泰姆

ONlAh嘉泰姆

VJTMlAh嘉泰姆

CamplAh嘉泰姆

OperatinglAh嘉泰姆

CurrentlAh嘉泰姆

TadjlAh嘉泰姆

PFlAh嘉泰姆

RdsonlAh嘉泰姆

ΩlAh嘉泰姆

BVdsslAh嘉泰姆

(V)lAh嘉泰姆

CClAh嘉泰姆

PackagelAh嘉泰姆

CXLE83123lAh嘉泰姆

60W非隔离降压型有源PFC控制器lAh嘉泰姆

17VlAh嘉泰姆

7.8VlAh嘉泰姆

20VlAh嘉泰姆

0.3mAlAh嘉泰姆

YESlAh嘉泰姆

>0.9lAh嘉泰姆

-lAh嘉泰姆

-lAh嘉泰姆

±3%lAh嘉泰姆

SOT26LlAh嘉泰姆

CXLE83124lAh嘉泰姆

150mA非隔离降压型有源PFC控制器lAh嘉泰姆

17VlAh嘉泰姆

7.8VlAh嘉泰姆

20VlAh嘉泰姆

0.3mAlAh嘉泰姆

YESlAh嘉泰姆

90lAh嘉泰姆

11lAh嘉泰姆

500lAh嘉泰姆

±3%lAh嘉泰姆

SOP8lAh嘉泰姆

CXLE83125lAh嘉泰姆

330mA非隔离降压型有源PFC控制器lAh嘉泰姆

17VlAh嘉泰姆

7.8VlAh嘉泰姆

20VlAh嘉泰姆

0.3mAlAh嘉泰姆

YESlAh嘉泰姆

>0.9lAh嘉泰姆

6lAh嘉泰姆

500lAh嘉泰姆

±3%lAh嘉泰姆

SOP8lAh嘉泰姆

CXLE83126lAh嘉泰姆

非隔离降压线有源PFC驱动器lAh嘉泰姆

17VlAh嘉泰姆

7.8VlAh嘉泰姆

20VlAh嘉泰姆

0.3mAlAh嘉泰姆

YESlAh嘉泰姆

0.9lAh嘉泰姆

3lAh嘉泰姆

500lAh嘉泰姆

±3%lAh嘉泰姆

SOP8lAh嘉泰姆
