CXLE8210 CXLE8210A CXLE8210B CXLE8213包括高精度的准谐振恒流控制器及功率MOSFET，专用于高可靠、高效率、单电感、极精简外围 元器件的非隔离中小功率LED照明。CXLE8210 CXLE8210A CXLE8210B CXLE8213采用BUCK电路架构，工作在临界导通模式；采用了快速 DMOS自供电的专利技术可节省高压启动电阻。该芯片提供了极为全面的自恢复保护功能，包含逐周期 过流保护、开环保护、过温保护、CS电阻开短路保护和LED开短路保护等。内置高压启动电路和极低的 芯片功耗有助于较高的工作效率。在恒流模式下，电流和输出功率可通过CS脚的Rs电阻进行调节。
?内置530V高雪崩能力的功率MOSFET
?内置高压启动电路可节省外部启动电阻
?快速自供电专利技术无需外加供电回路
?±3% LED恒流精度
?恒流输出值可调
?1% 线电压补偿精度
?优异全面的保护功能
? 过温保护 (OTP)
? 逐周期过流保护 (OCP)
? LED开/短路保护
? 安全自动恢复模式
? CS电阻开/短路保护 应用领域
-
[ CXLE8210 ]
目录
产品概述 返回TOP
CXLE8210 CXLE8210A CXLE8210B CXLE8213包括高精度的准谐振恒流控制器及功率MOSFET，专用于高可靠、高效率、单电感、极精简外围 元器件的非隔离中小功率LED照明。CXLE8210 CXLE8210A CXLE8210B CXLE8213采用BUCK电路架构，工作在临界导通模式；采用了快速 DMOS自供电的专利技术可节省高压启动电阻。该芯片提供了极为全面的自恢复保护功能，包含逐周期 过流保护、开环保护、过温保护、CS电阻开短路保护和LED开短路保护等。内置高压启动电路和极低的 芯片功耗有助于较高的工作效率。在恒流模式下，电流和输出功率可通过CS脚的Rs电阻进行调节。
产品特点 返回TOP
?内置530V高雪崩能力的功率MOSFET
?内置高压启动电路可节省外部启动电阻
?快速自供电专利技术无需外加供电回路
?±3% LED恒流精度
?恒流输出值可调
?1% 线电压补偿精度
?优异全面的保护功能
? 过温保护 (OTP)
? 逐周期过流保护 (OCP)
? LED开/短路保护
? 安全自动恢复模式
? CS电阻开/短路保护 应用领域
应用范围 返回TOP
?LED日光灯
?LED平板灯
?LED球泡灯
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

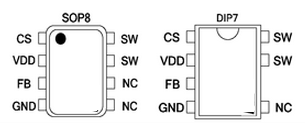

产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP
| AC-DC(Non-isolated) | |||||||||
| Product | Character | Standby Power | SW Voltage | VDD Operation Voltage | Output Power | CC Precision | PF | Package | Note |
| CXLE8206 | CC Buck-Boost Converter | 0~650V | 0.5 | 13Ω | 9~30V | ≤6W | ±3% | SOP8 | Filament lamp |
| CXLE8207 | CC Buck-boost Converter | 0~650V | 0.5 | 2Ω | 9~30V | 9W | ±3% | DIP7 | Bulb/Panel |
| CXLE8208 | CC Buck Converter | 0~530V | 0.5~0.85 | 13Ω | 9~30V | 9W | ±3% | SOP8 | Bulb/Panel |
| CXLE8209 | CC Buck Converter | 0~530V | 0.5~0.85 | 8Ω | 9~30V | 12W/18W | ±3% | SOP8/DIP7 | Bulb/Tube |
| CXLE8210 | Low Standby-Power Off-line PWM converter | 0~530V | 0.5~0.85 | 3Ω/4Ω | 9~30V | 19W/24W | ±3% | DIP7 | 9~24V |
| CXLE8210A | CC Buck Converter | 0~530V | 0.5~0.85 | 3Ω/4Ω | 9~30V | 19W/24W | ±3% | SOP8/DIP7 | Panel/Tube |
| CXLE8210B | CC Buck Converter | 0~530V | 0.5~0.85 | 3Ω/4Ω | 9~30V | 19W/24W | ±3% | SOP8/DIP7 | Panel/Tube |
| CXLE8213 | CC Buck Converter | 0~530V | 0~530V | 2Ω | 9~30V | 36W | ±3% | DIP7 | Panel/Tube |
| CXLE8214 | Single Stage CC Buck PFC Converter | 0~530V | >0.9 | 3.3Ω | 9~25V | 12W/24W | ±3% | SOP7/DIP8 | Bulb/Tube |
| CXLE8215 | Single Stage CC Buck PFC Converter | 0~530V | >0.9 | 8Ω | 9~16V | 7W/15W | ±3% | SOP8/DIP7 | Bulb/Tube |
| CXLE8216 | Single Stage Buck PFC Converter | 0~530V | >0.9 | 2Ω | 9~16V | 9W/24W | ±3% | DIP7 | Bulb/Tube |
| CXLE8216A | Single Stage CC Buck PFC Converter | 0~530V | >0.9 | 2Ω | 9~16V | 9W/24W | ±3% | DIP7 | Bulb/Tube |
