CXAC85112P是应用于离线式小功率 AC/DC 开关电源的高性能原边反馈 控制功率开关芯片,在全电压输入范围内实现高精度恒压/恒流输出, 精度均小于±3%,并可使系统节省光耦和 TL431 等元件,降低成本。 芯片内部集成了高压功率开关、逐周期峰值电流限制、HVDD 过压 保护、HVDD 欠压保护、HVDD 电压钳位等完善的保护功能,以提高系 统的可靠性
宽电压 85Vac~265Vac 输入
待机功耗小于 120mW@220Vac
集成高压启动电路
集成高压功率开关
全电压范围内,恒压精度小于 ±3%,恒流精度小于±3%
原边反馈控制技术可使系统节省 光耦、431 等元件
内置原边绕组感量补偿
内置输出线压降补偿
内置前沿消隐电路(LEB)
逐周期峰值电流比较
内置 HVDD 欠压保护、HVDD 过压 保护及 HVDD 电压嵌位等功能
-
[ CXAC85112P ]"
目录
产品概述 返回TOP
CXAC85112P 是应用于离线式小功率 AC/DC 开关电源的高性能原边反馈 控制功率开关芯片,在全电压输入范围内实现高精度恒压/恒流输出, 精度均小于±3%,并可使系统节省光耦和 TL431 等元件,降低成本。 芯片内部集成了高压功率开关、逐周期峰值电流限制、HVDD 过压 保护、HVDD 欠压保护、HVDD 电压钳位等完善的保护功能,以提高系 统的可靠性。
产品特点 返回TOP
宽电压 85Vac~265Vac 输入
待机功耗小于 120mW@220Vac
集成高压启动电路
集成高压功率开关
全电压范围内,恒压精度小于 ±3%,恒流精度小于±3%
原边反馈控制技术可使系统节省 光耦、431 等元件
内置原边绕组感量补偿
内置输出线压降补偿
内置前沿消隐电路(LEB)
逐周期峰值电流比较
内置 HVDD 欠压保护、HVDD 过压 保护及 HVDD 电压嵌位等功能

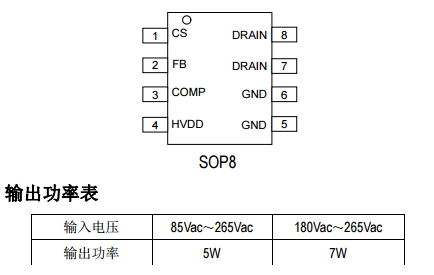

封装形式:SOP8
应用范围 返回TOP
LED 照明驱动
手机/无绳电话、PADS、数码相机、 MP3 等产品的充电器,适配器
小功率电源适配器
电脑、电视等产品的辅助电源或 待机电源
技术规格书(产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!
产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品.......
原边反馈系列 | |||||||
IC Name | PStandby | Topology | BVDSS | POUT.MAX | HV_MOSFET | Frequency | Package |
CXAC85110 | <50mW | PSR | 730V | 6W | - | Inside | DIP8-7 SOP8-7 |
CXAC85111P | <100mW | PSR | 730V | 5W | 63KHz | Inside | SOP8 |
CXAC85112P | <100mW | PSR | 730V | 7W | 63KHz | Inside | SOP8 |
CXAC85113P | <100mW | PSR | - | 5W | 63KHz | External | SOP8 |
CXAC85114 | <300mW | PSR | 650V | 7W | 55KHz | BJTInside | HDIP4 SOP8 |
CXAC85115 | <300mW | PSR | - | 12W | 63KHz | External | SOP8 SOT23-6 |
