首页 > 产品中心 > LED驱动电路 > AC/DC转换型高压LED驱动芯片 > PWM控制功率转换器 >CXAC85198对离线式反激电源设计的高性能PWM控制器芯片内置原边恒流控制技术恒流输出的隔离型电源应用高精度65kHz开关频率振荡器带有抖频功能
CXAC85198对离线式反激电源设计的高性能PWM控制器芯片内置原边恒流控制技术恒流输出的隔离型电源应用高精度65kHz开关频率振荡器带有抖频功能
14

CXAC85198是一款针对离线式反激电源设计的高性能 PWM 控制器。芯片内置原边恒流控制技术,适用于恒流输出的隔离型电源应用。 CXAC85198 内部具有高精度 65kHz 开关频率振荡器,且带有抖频功能。芯片采用绿色节能模式和突发模式控 制轻负载和零负载,对于小于 60W 的应用可以保证小于 75mW 的待机功耗。 CXAC85198内置有完备的保护功能: VDD 欠压保护(UVLO)、VDD 过压保护(OVP)、 逐周期电流限制、短路 保护(SCP)、过载保护(OLP)、过热保护、软启动、VDD 箝位和 CS 管脚开路保护等。
 可支持断续模式、连续模式的原边恒流技术
 ±5% 恒流精度;±1%恒压精度超低系统成本
 集成线电压和电感量补偿的恒流技术
 待机功耗<75mW
 电流模式控制
 内置频率抖动
 开关频率为 65KHz
 绿色模式和打嗝模式控制
 芯片热关断
 逐周期电流限制
 内置前沿消隐
 内置斜坡补偿
 超低启动和工作电流

CXAC85198对离线式反激电源设计的高性能PWM控制器芯片内置原边恒流控制技术恒流输出的隔离型电源应用高精度65kHz开关频率振荡器带有抖频功能
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     hKR嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)hKR嘉泰姆

5.产品封装       6.电路原理图  hKR嘉泰姆

7.相关产品hKR嘉泰姆

   产品概述 返回TOPhKR嘉泰姆


     CXAC85198 是一款针对离线式反激电源设计的高性能 PWM 控制器。芯片内置原边恒流控制技术,适用于恒流输出的隔离型电源应用。 CXAC85198 内部具有高精度 65kHz 开关频率振荡器,且带有抖频功能。芯片采用绿色节能模式和突发模式控 制轻负载和零负载,对于小于 60W 的应用可以保证小于 75mW 的待机功耗。 CXAC85198内置有完备的保护功能: VDD 欠压保护(UVLO)、VDD 过压保护(OVP)、 逐周期电流限制、短路 保护(SCP)、过载保护(OLP)、过热保护、软启动、VDD 箝位和 CS 管脚开路保护等。

   产品特点 返回TOPhKR嘉泰姆


 可支持断续模式、连续模式的原边恒流技术 hKR嘉泰姆

 ±5% 恒流精度;±1%恒压精度超低系统成本 hKR嘉泰姆

 集成线电压和电感量补偿的恒流技术 hKR嘉泰姆

 待机功耗<75mW hKR嘉泰姆

 电流模式控制 hKR嘉泰姆

 内置频率抖动 hKR嘉泰姆

 开关频率为 65KHz hKR嘉泰姆

 绿色模式和打嗝模式控制hKR嘉泰姆

 芯片热关断 hKR嘉泰姆

逐周期电流限制 hKR嘉泰姆

 内置前沿消隐 hKR嘉泰姆

 内置斜坡补偿 hKR嘉泰姆

 超低启动和工作电流 hKR嘉泰姆

 封装 SOP-8 和 SOT23-6hKR嘉泰姆

   应用范围 返回TOPhKR嘉泰姆


 充电器和适配器 hKR嘉泰姆

 电机驱动电源hKR嘉泰姆

   技术规格书(产品PDF) 返回TOP hKR嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!hKR嘉泰姆

 QQ截图20160419174301.jpghKR嘉泰姆

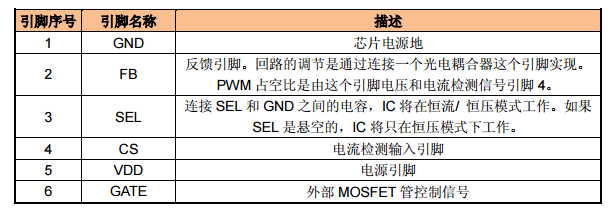

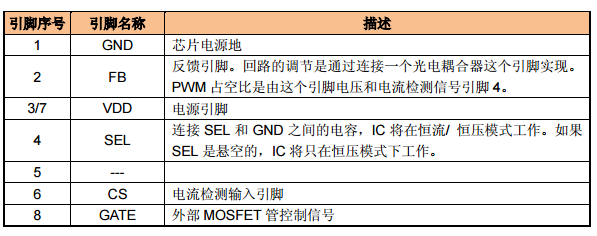

产品封装图 返回TOPhKR嘉泰姆


blob.pngblob.pngblob.pngblob.pnghKR嘉泰姆

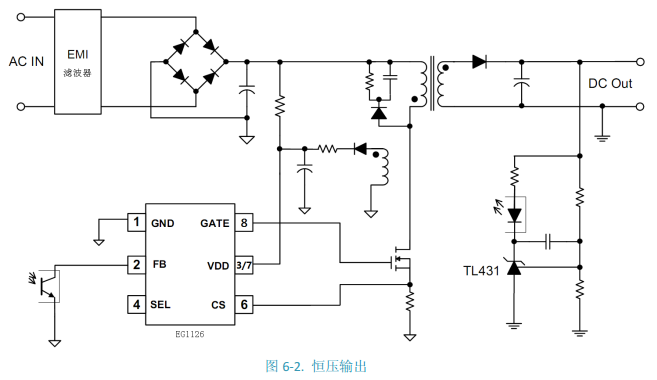

电路原理图 返回TOPhKR嘉泰姆


blob.pngblob.pnghKR嘉泰姆

相关芯片选择指南 返回TOP             更多同类产品.....


电源管理(PWM控制)hKR嘉泰姆

型号hKR嘉泰姆

输入电压hKR嘉泰姆

输出电压hKR嘉泰姆

功率hKR嘉泰姆

封装hKR嘉泰姆

说明hKR嘉泰姆

CXAC85197hKR嘉泰姆

8V~35VhKR嘉泰姆



500 MAhKR嘉泰姆

SOP-16 DIP-16hKR嘉泰姆

PWM控制芯片hKR嘉泰姆

CXAC85198hKR嘉泰姆

30VhKR嘉泰姆



60WhKR嘉泰姆

SOP-8,SOT23-6hKR嘉泰姆

集成恒流功能、离线式电流模式PWM控制器hKR嘉泰姆

CXAC85199hKR嘉泰姆



7V~40VhKR嘉泰姆



SOP-16 DIP-16hKR嘉泰姆

PWM控制芯片DC/DC直流变换器逆变器电源hKR嘉泰姆

CXAC85200hKR嘉泰姆

30VhKR嘉泰姆



1AhKR嘉泰姆

SOT-8 DIP8hKR嘉泰姆

PWM控制高性能固定频率电流模式控制器hKR嘉泰姆

CXAC85201hKR嘉泰姆

7VhKR嘉泰姆

5VhKR嘉泰姆



SOT23-3LhKR嘉泰姆

高性能低成本离线式PWM控制开关hKR嘉泰姆

CXAC85202hKR嘉泰姆

40VhKR嘉泰姆



SOP-16 DIP-16hKR嘉泰姆

定频电流模式PWM控制器hKR嘉泰姆
