产品概述 返回TOP
CXAC85201是一款非隔离型、高集成度且低成本的PWM功率开关，适用于降压型和升降压型电路。
CXAC85201采用高压单晶圆工艺，在同一片晶圆上集成有500V高压MOSFET和采用开关式峰值电流模式控制的控制器。在全电压输入的范围内可以保证高精度的5V默认输出。 在芯片内部，PWM频率固定为31kHz且带有抖频功能。同时，芯片设计有轻重载模式，可轻松获得低于50mW的待机功耗。
CXAC85201内置有完备的保护功能： VDD欠压保护、逐周期电流限制、过热保护、过载保护和短路保护等。
产品特点 返回TOP
默认高精度5V输出
集成500V高压 MOSFET
高压启动电路
超低系统成本
支持降压和升降压电路
开关式峰值电流模式控制
待机功率小于50mW
集成 31KHz 带抖频功能振荡器
内置软启动
超低 VDD 工作电流
内置保护保护功能：
过载保护（OLP）
过热保护(OTP)
逐周期电流限制(OCP)
前沿消隐(LEB) VDD 欠压保护
封装 SOT23-3L
应用范围 返回TOP
手小家电
线性稳压器
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

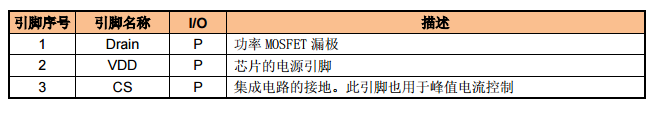

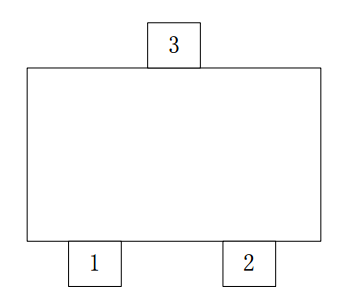

产品封装图 返回TOP
电路原理图 返回TOP
