首页 > 产品中心 > 音频放大IC > AB类音频功放电路 >CXAU4131桥接式音频功率放大器从5V电源向6Ω负载提供1.7W的连续平均功率Boomer音频功率放大器外部控制低功耗关机模式以及内部热关机保护机制外部增益配置能力
CXAU4131桥接式音频功率放大器从5V电源向6Ω负载提供1.7W的连续平均功率Boomer音频功率放大器外部控制低功耗关机模式以及内部热关机保护机制外部增益配置能力
12

CXAU4131 Boomer音频功率放大器是专门为提供高质量的输出功率与最少的外部组件。由于CXAU4131不需要输出耦合电容器、自举电容器或snuber网络,因此它最适合于低功耗便携式系统。CXAU4131具有外部控制、低功耗关机模式以及内部热关机保护机制。单位增益稳定的CXAU4131可以通过外部增益设置电阻器进行配置。
无需输出耦合电容器、自举电容器或缓冲电路。
SOP,带电源垫或浸渍包的SOP。
单位增益稳定
外部增益配置能力
CMOS技术,节能,
比传统双极放大器效率更高

CXAU4131桥接式音频功率放大器从5V电源向6Ω负载提供1.7W的连续平均功率Boomer音频功率放大器外部控制低功耗关机模式以及内部热关机保护机制外部增益配置能力
产品手册
样品申请

样品申请

产品简介

                          目录Paf嘉泰姆

   1.产品概述      2.产品特点      3.应用范围     4.技术规格书下载(PDF文档)Paf嘉泰姆

   5.产品封装      6.电路原理图     7.相关产品Paf嘉泰姆

一.产品概述Paf嘉泰姆


   The CXAU4131 is a bridge-connected audio power amplifier capable of delivering typically 1.7W of continuous average power to an 6Ω load from a 5V power supply and up to 2W if DIP8 package. Boomer audio power amplifiers were designed specifically to provide high quality output power with a minimal amount of external components. Since the CXAU4131 does not require output coupling capacitors, bootstrap capacitors, or snuber networks, it is optimally suited for low-power portable systems. The CXAU4131 features an externally controlled, low-power consumption shutdown mode, as well as an internal thermal shutdown protection mechanism. The unity-gain stable CXAU4131 can be configured by external gain-setting resistors.  Paf嘉泰姆

二.产品特点Paf嘉泰姆


 ‹ No output coupling capacitors, bootstrap capacitors or snubber circuits are necessary.Paf嘉泰姆

 ‹ SOP, SOP with Power Pad or DIP package.Paf嘉泰姆

 ‹ Unity-gain stablePaf嘉泰姆

 ‹ External gain configuration capabilityPaf嘉泰姆

 ‹ CMOS technology , save power ,Paf嘉泰姆

 ‹ higher efficiency than traditional bipolar amplifierPaf嘉泰姆

三.应用范围Paf嘉泰姆


‹  THD at 0.8W continuous average output power at 1kHz into 8Ω 0.5% (max)Paf嘉泰姆

 ‹ Output power at 10% THD+N at 1kHz into 8Ω 1.5W (typ)Paf嘉泰姆

 ‹ Shutdown Current 0.7μA (typ)    Paf嘉泰姆

四.技术规格书(产品PDF)Paf嘉泰姆


需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!Paf嘉泰姆

 QQ截图20160419174301.jpgPaf嘉泰姆

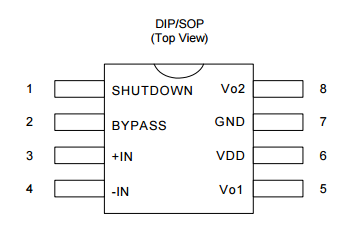

五.产品封装图Paf嘉泰姆


 blob.png Paf嘉泰姆

六.电路原理图Paf嘉泰姆


blob.png   Paf嘉泰姆

七.相关芯片选择指南      更多同类产品.....Paf嘉泰姆


Audio
Part No. Features
CXAU4129 2W AUDIO MODULE
CXAU4130 earphone amp
CXAU4131 2W audio boomer
CXAU4132L volume-control amp
CXAU4133 2*6W-HiFi功放(有贴片)
