首页 > 产品中心 > 音频放大IC > 运算放大器 >CXAO42107(单)CXAO42107A(双)和CXAO42107B(四)是低成本轨对轨输入和输出电压反馈放大器输入共模电压范围和输出电压摆幅单位增益稳定增益带宽产品1MHz低功率系统中用于传感器的信号调节和接口
CXAO42107(单)CXAO42107A(双)和CXAO42107B(四)是低成本轨对轨输入和输出电压反馈放大器输入共模电压范围和输出电压摆幅单位增益稳定增益带宽产品1MHz低功率系统中用于传感器的信号调节和接口
12

CXAO42107 CXAO42107A(双)和CXAO42107B(四)是低成本、轨对轨输入和输出电压反馈放大器。它们有很宽的输入共模电压范围和输出电压摆幅,将最小工作电源电压降到2.1V,最大推荐电源电压为5.5V,均在-40℃~+85℃的扩展温度范围内指定,CXAO42107/358/324提供1MHz带宽,每个放大器的低电流消耗为60μa。极低的10pA输入偏置电流使CXAO42107/358/324可用于积分器、光电二极管放大器和压电传感器。轨对轨输入和输出对设计人员在单电源系统中缓冲专用集成电路非常有用。该系列放大器的应用包括安全监测、便携式设备、电池和电源控制,以及在非常低功率系统中用于传感器的信号调节和接口。CXAO42107有绿色SOT-23-5和SC70-5封装。CXAO42107A采用绿色SOIC-8、MSOP-8和DIP-8封装。CXAO42107B采用绿色SOIC-14和TSSOP-14封装。
•低成本
•轨对轨输入和输出
0.8mV典型VOS
•单位增益稳定
•增益带宽产品:1MHz
•极低输入偏置电流:10pA
•电源电压范围:2.1V至5.5V
•输入电压范围:-0.1V至+5.6V,VS=5.5V
•低电源电流:60μA/放大器
•小包装
CXAO42107提供SOT-23-5和SC70-5
CXAO42107A提供SOIC-8、MSOP-8和DIP-8
CXAO42107B提供SOIC-14和TSSOP-14

CXAO42107(单)CXAO42107A(双)和CXAO42107B(四)是低成本轨对轨输入和输出电压反馈放大器输入共模电压范围和输出电压摆幅单位增益稳定增益带宽产品1MHz低功率系统中用于传感器的信号调节和接口
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     vXY嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)vXY嘉泰姆

5.产品封装       6.电路原理图  vXY嘉泰姆

7.相关产品vXY嘉泰姆

   产品概述 返回TOPvXY嘉泰姆


The CXAO42107 (single), CXAO42107A (dual) and CXAO42107B (quad) are low cost, rail-to-rail input and output voltage feedback amplifiers. They have a wide input common mode voltage range and output voltage swing, and take the minimum operating supply voltage down to 2.1V. The maximum recommended supply voltage is 5.5V. All are specified over the extended -40℃ to +85℃ temperature range.The CXAO42107/358/324 provide 1MHz bandwidth at a low current consumption of 60μA per amplifier. Very low input bias current of 10pA enables CXAO42107/358/324 to be used for integrators, photodiode amplifiers, and piezoelectric sensors. Rail-to-rail input and output are useful to designers for buffering ASIC in single-supply systems.Applications for this series of amplifiers include safety monitoring, portable equipment, battery and power supply control, and signal conditioning and interfacing for transducers in very low power systems.The CXAO42107 is available in the Green SOT-23-5 and SC70-5 packages. The CXAO42107A comes in the Green SOIC-8, MSOP-8 and DIP-8 packages. The CXAO42107B is offered in the Green SOIC-14 and TSSOP-14 packages.

   产品特点 返回TOPvXY嘉泰姆


• Low CostvXY嘉泰姆

• Rail-to-Rail Input and OutputvXY嘉泰姆
   0.8mV Typical VOSvXY嘉泰姆
• Unity Gain StablevXY嘉泰姆
• Gain Bandwidth Product: 1MHzvXY嘉泰姆
• Very Low Input Bias Current: 10pAvXY嘉泰姆
• Supply Voltage Range: 2.1V to 5.5VvXY嘉泰姆
• Input Voltage Range: -0.1V to +5.6V with V=5.5VvXY嘉泰姆
• Low Supply Current: 60μA/AmplifiervXY嘉泰姆
• Small PackagingvXY嘉泰姆
   CXAO42107 Available in SOT-23-5 and SC70-5
vXY嘉泰姆

   CXAO42107A Available in SOIC-8, MSOP-8 and DIP-8 vXY嘉泰姆

   CXAO42107B Available in SOIC-14 and TSSOP-14   vXY嘉泰姆

   应用范围 返回TOPvXY嘉泰姆


ASIC Input or Output AmplifiervXY嘉泰姆

Sensor InterfacevXY嘉泰姆

Piezoelectric Transducer AmplifiervXY嘉泰姆

Medical InstrumentationvXY嘉泰姆

Mobile CommunicationvXY嘉泰姆

Audio OutputvXY嘉泰姆

Portable SystemsvXY嘉泰姆

Smoke DetectorsvXY嘉泰姆

Notebook PCvXY嘉泰姆

PCMCIA CardsvXY嘉泰姆

Battery-Powered EquipmentvXY嘉泰姆

DSP InterfacevXY嘉泰姆

   技术规格书(产品PDF) 返回TOP vXY嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!vXY嘉泰姆

 QQ截图20160419174301.jpgvXY嘉泰姆

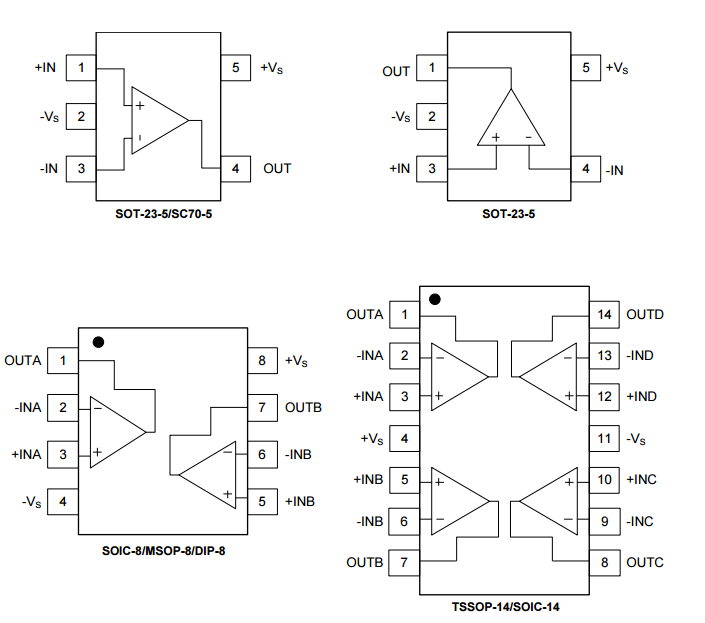

产品封装图 返回TOPvXY嘉泰姆


blob.pngvXY嘉泰姆

电路原理图 返回TOPvXY嘉泰姆


blob.pngvXY嘉泰姆

相关芯片选择指南 返回TOP                            更多同类产品......


低功耗运算放大器vXY嘉泰姆

Part No.vXY嘉泰姆

CHvXY嘉泰姆

SHDNvXY嘉泰姆

VCC vXY嘉泰姆

(Min)vXY嘉泰姆

VCCvXY嘉泰姆

(Max)vXY嘉泰姆

VOSvXY嘉泰姆

(mV)vXY嘉泰姆

Iq/CH vXY嘉泰姆

(μA)vXY嘉泰姆

IvXY嘉泰姆

(pA)vXY嘉泰姆

GBP vXY嘉泰姆

(MHz)vXY嘉泰姆

 SR  (V/ms)vXY嘉泰姆

ENOISEvXY嘉泰姆

(nV/Hz)vXY嘉泰姆

 PackagevXY嘉泰姆

CXAO42107vXY嘉泰姆

2vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

5vXY嘉泰姆

60vXY嘉泰姆

10vXY嘉泰姆

1vXY嘉泰姆

520vXY嘉泰姆

27vXY嘉泰姆

SOIC-8 MSOP-8 DIP-8vXY嘉泰姆

CXAO42108AvXY嘉泰姆

1vXY嘉泰姆

NvXY嘉泰姆

1.8vXY嘉泰姆

5.5vXY嘉泰姆

0.85vXY嘉泰姆

2.5vXY嘉泰姆

1vXY嘉泰姆

0.12vXY嘉泰姆

80vXY嘉泰姆

75vXY嘉泰姆

SOT-23-5 SC70-5 TDFN-2x2-6LvXY嘉泰姆

CXAO42108BvXY嘉泰姆

2vXY嘉泰姆

NvXY嘉泰姆

1.8vXY嘉泰姆

5.5vXY嘉泰姆

0.85vXY嘉泰姆

2.5vXY嘉泰姆

1vXY嘉泰姆

0.12vXY嘉泰姆

80vXY嘉泰姆

75vXY嘉泰姆

SOT-23-8 SOIC-8vXY嘉泰姆

CXAO42108CvXY嘉泰姆

4vXY嘉泰姆

NvXY嘉泰姆

1.8vXY嘉泰姆

5.5vXY嘉泰姆

0.85vXY嘉泰姆

2.5vXY嘉泰姆

1vXY嘉泰姆

0.12vXY嘉泰姆

80vXY嘉泰姆

75vXY嘉泰姆

TSSOP-14vXY嘉泰姆

CXAO42109AvXY嘉泰姆

1vXY嘉泰姆

NvXY嘉泰姆

3.3vXY嘉泰姆

24vXY嘉泰姆

1vXY嘉泰姆

50vXY嘉泰姆

5vXY嘉泰姆

1vXY嘉泰姆

300vXY嘉泰姆

25vXY嘉泰姆

SOT-23-5 SC70-5vXY嘉泰姆

CXAO42109BvXY嘉泰姆

2vXY嘉泰姆

NvXY嘉泰姆

3.3vXY嘉泰姆

24vXY嘉泰姆

1vXY嘉泰姆

50vXY嘉泰姆

5vXY嘉泰姆

1vXY嘉泰姆

300vXY嘉泰姆

25vXY嘉泰姆

SOIC-8 MSOP-8 TDFN-2x3-8LvXY嘉泰姆

CXAO42109CvXY嘉泰姆

4vXY嘉泰姆

NvXY嘉泰姆

3.3vXY嘉泰姆

24vXY嘉泰姆

1vXY嘉泰姆

50vXY嘉泰姆

5vXY嘉泰姆

1vXY嘉泰姆

300vXY嘉泰姆

25vXY嘉泰姆

SOIC-14vXY嘉泰姆

CXAO42110vXY嘉泰姆

1vXY嘉泰姆

NvXY嘉泰姆

4.5vXY嘉泰姆

36vXY嘉泰姆

3vXY嘉泰姆

144vXY嘉泰姆

20vXY嘉泰姆

1.4vXY嘉泰姆

5000vXY嘉泰姆

45vXY嘉泰姆

SOT-23-5 SOIC-8 MSOP-8vXY嘉泰姆

CXAO42111vXY嘉泰姆

2vXY嘉泰姆

NvXY嘉泰姆

4.5vXY嘉泰姆

36vXY嘉泰姆

3vXY嘉泰姆

144vXY嘉泰姆

20vXY嘉泰姆

1.4vXY嘉泰姆

5000vXY嘉泰姆

45vXY嘉泰姆

SOIC-8 MSOP-8vXY嘉泰姆

CXAO42112vXY嘉泰姆

4vXY嘉泰姆

NvXY嘉泰姆

4.5vXY嘉泰姆

36vXY嘉泰姆

3vXY嘉泰姆

144vXY嘉泰姆

20vXY嘉泰姆

1.4vXY嘉泰姆

5000vXY嘉泰姆

45vXY嘉泰姆

SOIC-14 TSSOP-14vXY嘉泰姆

CXAO42113vXY嘉泰姆

1vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

5.5vXY嘉泰姆

0.5vXY嘉泰姆

0.15vXY嘉泰姆

50vXY嘉泰姆

85vXY嘉泰姆

SOT-23-5 SOIC-8vXY嘉泰姆

CXAO42114vXY嘉泰姆

2vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

5.5vXY嘉泰姆

0.5vXY嘉泰姆

0.15vXY嘉泰姆

50vXY嘉泰姆

85vXY嘉泰姆

SOIC-8 MSOP-8vXY嘉泰姆

CXAO42115vXY嘉泰姆

4vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

5.5vXY嘉泰姆

0.5vXY嘉泰姆

0.15vXY嘉泰姆

50vXY嘉泰姆

85vXY嘉泰姆

SOIC-14 TSSOP-14vXY嘉泰姆

CXAO42116vXY嘉泰姆

1vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

18vXY嘉泰姆

0.5vXY嘉泰姆

0.5vXY嘉泰姆

200vXY嘉泰姆

33vXY嘉泰姆

SOT-23-5 SOIC-8vXY嘉泰姆

CXAO42117vXY嘉泰姆

2vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

18vXY嘉泰姆

0.5vXY嘉泰姆

0.5vXY嘉泰姆

200vXY嘉泰姆

33vXY嘉泰姆

SOIC-8 MSOP-8vXY嘉泰姆

CXAO42118vXY嘉泰姆

4vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

18vXY嘉泰姆

0.5vXY嘉泰姆

0.5vXY嘉泰姆

200vXY嘉泰姆

33vXY嘉泰姆

SOIC-14 TSSOP-14vXY嘉泰姆

CXAO42119vXY嘉泰姆

1vXY嘉泰姆

NvXY嘉泰姆

1.8vXY嘉泰姆

5.5vXY嘉泰姆

3.4vXY嘉泰姆

80vXY嘉泰姆

3vXY嘉泰姆

1.5vXY嘉泰姆

800vXY嘉泰姆

30vXY嘉泰姆

SOT-23-5 SC70-5 SOIC-8 MSOP-8vXY嘉泰姆

CXAO42120vXY嘉泰姆

2vXY嘉泰姆

NvXY嘉泰姆

1.8vXY嘉泰姆

5.5vXY嘉泰姆

3.4vXY嘉泰姆

80vXY嘉泰姆

3vXY嘉泰姆

1.5vXY嘉泰姆

800vXY嘉泰姆

30vXY嘉泰姆

SOIC-8 MSOP-8vXY嘉泰姆

CXAO42121vXY嘉泰姆

1vXY嘉泰姆

YvXY嘉泰姆

1.8vXY嘉泰姆

5.5vXY嘉泰姆

3.4vXY嘉泰姆

80vXY嘉泰姆

3vXY嘉泰姆

1.5vXY嘉泰姆

800vXY嘉泰姆

30vXY嘉泰姆

SOT-23-6 SOIC-8 MSOP-8vXY嘉泰姆

CXAO42122vXY嘉泰姆

4vXY嘉泰姆

NvXY嘉泰姆

1.8vXY嘉泰姆

5.5vXY嘉泰姆

3.4vXY嘉泰姆

80vXY嘉泰姆

3vXY嘉泰姆

1.5vXY嘉泰姆

800vXY嘉泰姆

30vXY嘉泰姆

SOIC-14 TSSOP-14vXY嘉泰姆

CXAO42123vXY嘉泰姆

1vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

46vXY嘉泰姆

0.5vXY嘉泰姆

1.1vXY嘉泰姆

520vXY嘉泰姆

27vXY嘉泰姆

SOT-23-5 SOIC-8 SC70-5vXY嘉泰姆

CXAO42124vXY嘉泰姆

2vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

46vXY嘉泰姆

0.5vXY嘉泰姆

1.1vXY嘉泰姆

520vXY嘉泰姆

27vXY嘉泰姆

SOIC-8 MSOP-8 TSSOP-8vXY嘉泰姆

CXAO42125vXY嘉泰姆

1vXY嘉泰姆

YvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

48vXY嘉泰姆

0.5vXY嘉泰姆

1.1vXY嘉泰姆

520vXY嘉泰姆

27vXY嘉泰姆

SOT-23-6 SOIC-8vXY嘉泰姆

CXAO42126vXY嘉泰姆

4vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

46vXY嘉泰姆

0.5vXY嘉泰姆

1.1vXY嘉泰姆

520vXY嘉泰姆

27vXY嘉泰姆

SOIC-14 TSSOP-14vXY嘉泰姆

CXAO42127vXY嘉泰姆

1vXY嘉泰姆

NvXY嘉泰姆

2.1vXY嘉泰姆

5.5vXY嘉泰姆

3.5vXY嘉泰姆

48vXY嘉泰姆

0.5vXY嘉泰姆

1.1vXY嘉泰姆

520vXY嘉泰姆

27vXY嘉泰姆

SOT-23-5vXY嘉泰姆
