一,目录
1.产品概述 2.产品特点
3.应用范围 4.产品封装图
5.电路原理图 6.产品PCB
7.产品BOM 8.产品PDF文档
9.功能概述
二,产品概述(General Description)
JTM658是超低成本、高精度、原边反馈LED恒流功率开关，适用于LED照明领域。采用专利的"NC-Aux/PSRTM"控制技术，可以省去供电辅 助绕组，同时内部集成功率MOSFET，芯片外围元件极少，大大降低了系统成本。专利的恒流控制算法，大大提高LED系统恒流精度和一致性，保证恒流精度 不因缺少辅助绕组而降低。
JTM658支持外部输出OVP和最低工作频率分段选择，使的LED系统设计更加灵活和可靠。芯片工作电流极低，保证系统具有极高的转换效率。 JTM658 集成了诸多保护功能，包括VDD欠压保护， LED开路保护，芯片过温度保护，逐周期过流保护，管脚浮空保护等。 JTM658提供DIP8封装形式。
三.产品特点(Features)
内置600V功率MOSFET
专利的"NC-Aux/PSRTM "无辅助绕组技术
原边反馈控制(PSR)，省去光耦和TL431
专利的恒流控制算法提高了恒流精度
内置AC输入电压和输出电压补偿，提高恒流精度
输出过压OVP保护和最低工作频率可编辑，系统设计灵活
极低的工作电流，有效提升转换效率
PFM 控制带来优异的EMI性能
逐周期电流限制，内置前沿消隐
内置软驱动
管脚浮空保护
可实现±5%的量产恒流精度
芯片过温度保护(OTP)
四,应用范围 (Applications)

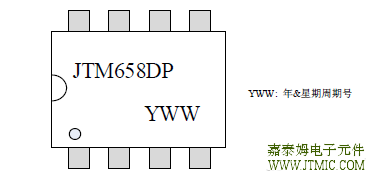

五,产品封装图 (Package)

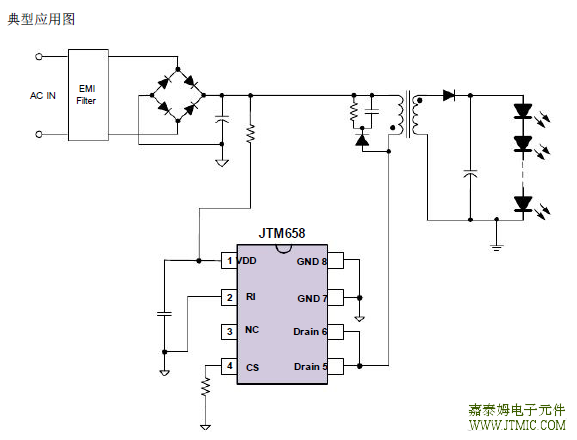

六,电路原理图
七, 产品PCB
八.产品BOM
| 序号 | 名称 | 规格 | 数量 | 位号 |
| 1 | 贴片电容 | 1nF/1000V 1206 X7R | 1 | C5 |
| 2 | 贴片电阻 | 220K 1206 5% | 2 | R1,R2 |
| 3 | 贴片电阻 | 1R 1206 1% | 1 | R3 |
| 4 | 贴片电阻 | 1.6R 1206 1% | 1 | R4 |
| 5 | 贴片电阻 | 0R 0805 5% | 1 | R5 |
| 6 | 贴片电阻 | 430K 1206 5% | 2 | R6,R7 |
| 7 | 贴片电阻 | 100K 1206 5% | 1 | R8 |
| 8 | 贴片整流二极管 | M7 1000V/1A SMA | 4 | D1D1,D2,D3,D4D2 D3 D4 |
| 9 | 贴片快恢复二极管 | RSM 1000V/1A SOD-123FL | 1 | D5 |
| 10 | 插件二极管 | SF26 600V/2A DO-15 | 1 | D6 |
| 11 | 玻璃管保险丝 | T2A 250V 3.6*10mm | 1 | F1 |
| 12 | 电解电容 | 10uF/400V 10*17mm | 1 | C1 |
| 13 | 电解电容 | 1uF/50V 5*11mm | 1 | C3 |
| 14 | 电解电容 | 100uF/100V 10*17mm | 1 | C2 |
| 15 | 变压器 | EFD20 4+4 Lm=850uH | 1 | T1 |
| 16 | 插件芯片 | JTM658 DIP8 赛威 | 1 | U1 |
| 17 | PCB板 | FR-4 52*27mm T=1.6mm | 1 |
 | JTM658 |
十,功能概述
PCB Layout 注意事项
1、PCB Layout时地线尽可能短，IC的地和变压器的地分开接地。
2、控制电路上所有的地先连起来然后一起连到输入电解电容的地。
3、VDD 脚的电容要尽量靠近VDD脚，得到好的去耦效果。
变压器注意事项
1、变压器设计时反射电压Vro按照85V 计算，占空比 ＜ 50% 设计。
2、输出满载时系统频率设计在60KHz 左右。
