CXAR41212 具有低功耗的关机模式。高效率，低功耗的关机模式，使得对于电池供电的扬声器及便携式设备，都是一个理想的选择。可以很好地延长系统的工作时间独特的 EMI 抑制技术，同时 AB 模式与 D 类模式可以自由切换，进一步降低电磁干扰，可以与 FM 调频收音机配套工作，无需增加磁珠等额外的滤波元件

CXAR41212 具有低功耗的关机模式。高效率，低功耗的关机模式，使得 CXAR41212 对于电池供电的扬声器及便携式设备，都是一个理想的选择。可以很好地延长系统的工作时间。 CXAR41212 结合了独特的 EMI 抑制技术，同时 AB 模式与 D 类模式可以自由切换，进一步降低电磁干扰，可以与 FM 调频收音机配套工作，无需增加磁珠等额外的滤波元件。CXAR41212是一款双通道，3W，的 D/AB 类双模式音频功率放大器，具有超低 EMI 的特点。它提供通过外部电阻来设置的音量控制。同时，该芯片噪音低，PWM 结构下免 LC 输出滤波器，使外围元件、印刷电路板（PCB）面积、系统成本降到最低。该款芯片总谐波失真（THD+N）低达 0.1%，信噪比高达 88dB，驱动 4 欧姆负载时，输出功率高达 3W（5.5V 电源）。独特的设计得以提供高品质音效。

产品特点 返回TOP

 高输出功率 3W @ VDD=PVDD= 5.5V, RL= 4Ω, THD+N = 10%

 2.5V~5.5V单电源供电

 D类，AB类双工作模式

 外部电阻音量控制

 免LC滤波器，超低的电磁干扰（EMI），可直接与FM调频收音机配套工作，无需磁珠等额外滤波器件

 总谐波失真加噪声 (THD+N) 低于0.1%

 优异的上电、掉电噪音（Pop-sound）抑制

 极低的静态工作电流和关机模式电流

 极少的外部元器件，节省空间与成本

 过温和过流/短路保护

 无铅SOP16封装

应用范围 返回TOP

 便携式媒体播放器

 便携式音频产品

 导航设备

 游戏机

 无绳电话

技术规格书（产品PDF) 返回TOP

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

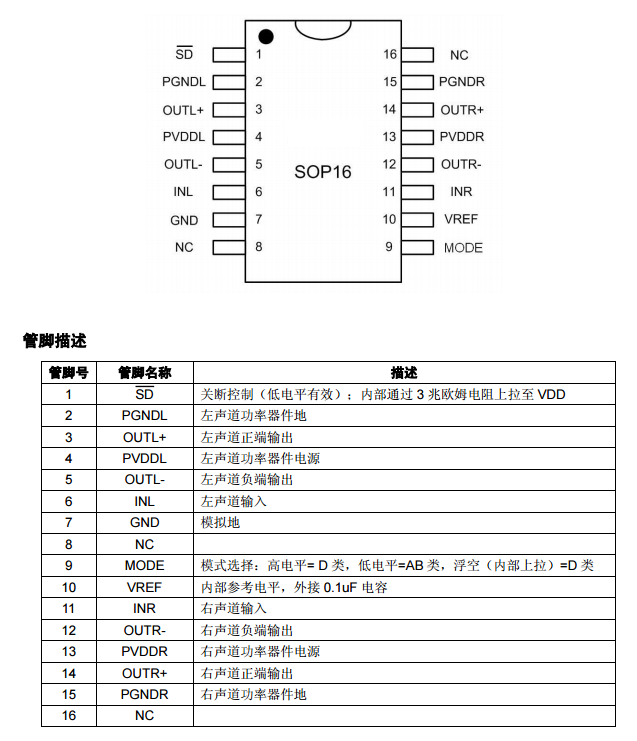

产品封装图 返回TOP

电路原理图 返回TOP

相关芯片选择指南返回TOP 更多同类产品。。。。。。。

音频功率放大器
产品	描述	Vin(V)	最大驱动能力	效率（η）	增益(dB)	SNR (dB)	封装
CXAR41210A	2X3W免滤波,DC音量控制,全差分输入,FM兼容	2.5~5.5V	5	0.91	-24~24	91	SOP16
CXAR41210B	2X3W免滤波,数字音量控制,全差分输,FM兼容	2.5~5.5V	4.9	0.91	-24~24	92	TSSOP20
CXAR41211	2X3W免滤波,单端输入	2.5~5.5V	4.9	0.91	外部可调	91	SOP16
CXAR41212	2X3W免滤波,单端输入,D/AB类双模切换	2.5~5.5V	4.9	0.91	外部可调	91	SOP16
CXAR41213A	1x3W免滤波,D/AB类双模切换	2.5~5.5V	3.4	0.91	外部可调	91	SOP8
CXAR41213B	1x5W免滤波,FM兼容	2.5~5.5V	4	0.9	外部可调	90	SOP8
