产品概述

返回TOP

CXDR7505是具有独立过压和欠压输出端的窗口比 较器集成电路,内部包括两个比较器和电压基 准源,特别适合单节或多节锂电池,多节碱性 电池,镍镉电池,镍氢电池和多节铅酸电池的 电压检测。 CXDR7505检测电压阈值精度为±2%,比较器迟滞为 7.5%,迟滞可以消除由于被检测电压的扰动或 者由于负载突变导致的电压不稳定而引起的检 测输出紊乱。CXDR7505两个输入端,都可以通 过外部电阻分压网络设置检测电压。当OVIN管 脚电压上升到OVIN上升阈值以上时, 管脚 输出低电平;当UVIN管脚电压下降到UVIN下 降阈值以下时, 管脚输出低电平。 CXDR7505态工作电流典型值为11uA,输出类型 为漏极开路输出。 CXDR7505用6管脚SOT23封装,工作环境温度为 -40°C ~ +85°C。xvc嘉泰姆

产品特点

                                                                         返回TOP

  两个低功耗高精度电压比较器xvc嘉泰姆

  阈值检测精度:±2%xvc嘉泰姆

  7.5%比较器迟滞消除了检测输出紊乱xvc嘉泰姆

  漏极开路输出xvc嘉泰姆

  VCC=3.7V时,工作电流11μAxvc嘉泰姆

  对短时间电压突降过滤功能 xvc嘉泰姆

  工作环境温度范围:-40°C 到 +85°Cxvc嘉泰姆

  采用6管脚SOT23封装xvc嘉泰姆

  产品无铅,满足rohs指令,不含卤素xvc嘉泰姆

应用范围



返回TOP

  电池供电系统xvc嘉泰姆

  多节电池电压检测xvc嘉泰姆

  窗口比较器xvc嘉泰姆

  DSP,微控制器xvc嘉泰姆

  手机,掌上电脑等xvc嘉泰姆

技术规格书(产品PDF)                               返回TOP

需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持xvc嘉泰姆

 QQ截图20160419174301.jpgxvc嘉泰姆

产品封装图

返回TOP

blob.pngxvc嘉泰姆

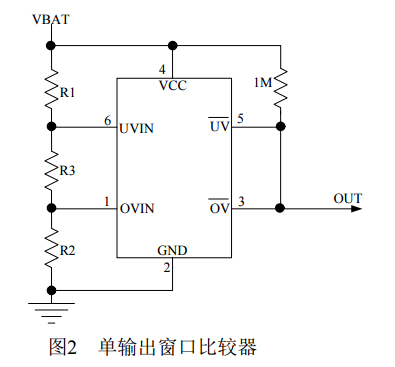

电路原理图

返回TOP

blob.pngblob.pngblob.pngxvc嘉泰姆

相关芯片选择指南

返回TOP

型号xvc嘉泰姆

工作电压范围xvc嘉泰姆

检测阈值xvc嘉泰姆

工作电流xvc嘉泰姆

封装xvc嘉泰姆

CXDR7501xvc嘉泰姆

1.15V 到 5.5Vxvc嘉泰姆

1.6V-5.5Vxvc嘉泰姆

4uAxvc嘉泰姆

SOT23-3xvc嘉泰姆

CXDR7502xvc嘉泰姆

2.7V 到 6Vxvc嘉泰姆

外部设置xvc嘉泰姆

1.8uAxvc嘉泰姆

SOT23-5xvc嘉泰姆

CXDR7503xvc嘉泰姆

1.9 到6Vxvc嘉泰姆

外部设置xvc嘉泰姆

9.5uAxvc嘉泰姆

SOT23-6xvc嘉泰姆

CXDR7504xvc嘉泰姆

1.9 到6Vxvc嘉泰姆

外部设置xvc嘉泰姆

11uAxvc嘉泰姆

SOT23-6xvc嘉泰姆

CXDR7505xvc嘉泰姆

1.9 到6Vxvc嘉泰姆

外部设置xvc嘉泰姆

11uAxvc嘉泰姆

SOT23-6xvc嘉泰姆

CXDR7506xvc嘉泰姆

2.7V 到 6Vxvc嘉泰姆

外部设置xvc嘉泰姆

7.5uAxvc嘉泰姆

TSSOP16xvc嘉泰姆
