85V至265V AC全范围输入电压非隔离高精度恒压恒流驱动芯片CXCH7695电压电流控制PWM/PFM多模式技术输出开路短路保护欠压过压保护逐周期限流过温保护
0
CXCH7695是一款高精度恒压恒流控制芯片。适用于85Vac~265Vac 全范围输入电压的非隔离电源。CXCH7695芯片采用独有的电压电流控制技术，不需要环路补偿电容，即可实现优异的恒压恒流特性， 极大的节约了系统成本和体积。CXCH7695芯片采用 PWM/PFM多模式控制技术，能有 效降低系统待机功耗，提高效率和动态性能，并减小系统工作在轻载时的噪声。
CXCH7695具有多重保护功能，包括输出开路/短路保护，芯片供电欠压/过压保护，逐周期限流，过温保护等。
产品手册
-
[ CXCH7695 ]
样品申请
产品简介
目录
产品概述 返回TOP
CXCH7695是一款高精度恒压恒流控制芯片。适用于85Vac~265Vac 全范围输入电压的非隔离电源。CXCH7695芯片采用独有的电压电流控制技术，不需要环路补偿电容，即可实现优异的恒压恒流特性， 极大的节约了系统成本和体积。 CXCH7695芯片采用 PWM/PFM 多模式控制技术，能有 效降低系统待机功耗，提高效率和动态性能，并减 小系统工作在轻载时的噪声。CXCH7695具有多重保护功能，包括输出开路/短路 保护，芯片供电欠压/过压保护，逐周期限流，过 温保护等。 CXCH7695采用 SOP8 封装。
产品特点 返回TOP
非隔离系统恒压恒流输出
PWM/PFM 多模式控制
待机功耗<200mW
±5%输出电压/电流精度
内置软启动
输出开路保护
输出短路保护
芯片供电欠压/过压保护
过温保护
逐周期限流
采用 SOP8 封装
应用范围 返回TOP
非隔离电源
辅助电源
电机驱动电源
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

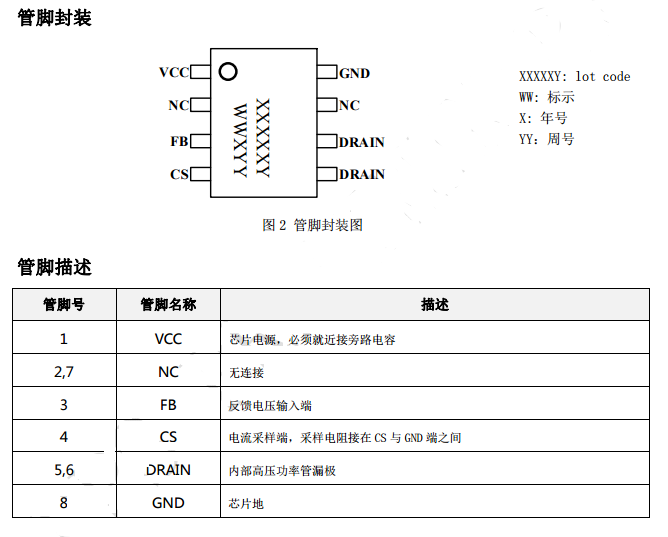

产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
| EC电源芯片 | ||||||||
| Part | Operating | Supply | Internal | OCP/OVP/OTP | Max. | Input | Operating | Package |
| number | Voltage（V） | Current(uA) | MOS | Frequency | Power | Temperature(℃) | ||
| CXCH7695 | 10~25 | 240 | Yes | Yes | 100K | <14W | -145 | SOP8 |
| CXCH7696 | 10~25 | 240 | No | Yes | 100K | <40W | -145 | SOT23 |
