首页 > 产品中心 > 电机风扇驱动芯片 > 霍尔 感应器 > 开关双极线性全极霍尔数字接口温度传感器 >CXHA3151 CXHA3152 CXHA3153混合信号CMOS工艺制造片上霍尔电压发生器工作电压为1.8到5.5V的电压调节器低功耗的休眠/唤醒逻辑温度补偿电路小信号放大器动态偏移抵消系统的霍尔传感器施密特触发器和开漏输出
CXHA3151 CXHA3152 CXHA3153混合信号CMOS工艺制造片上霍尔电压发生器工作电压为1.8到5.5V的电压调节器低功耗的休眠/唤醒逻辑温度补偿电路小信号放大器动态偏移抵消系统的霍尔传感器施密特触发器和开漏输出
13

CXHA3151 CXHA3152 CXHA3153采用混合信号CMOS工艺制造。它内部包括一个片上霍尔电压发生器、一个工作电压为1.8到5.5V的电压调节器、一个低功耗的休眠/唤醒逻辑、温度补偿电路、小信号放大器、带有动态偏移抵消系统的霍尔传感器、施密特触发器和开漏输出。无论是北极还是南极,只要有足够的强度,传感器输出就会开启。在没有磁场的情况下,输出将关闭。当磁通密度(B)大于工作点(Bop)时,将打开输出(低),保持输出直到B低于释放点(Brp),然后关闭。在2.7V电源下,正常运行时的总功耗通常为10μW。CXHA3151 CXHA3152 CXHA3153的工作温度范围为-40°C至85°C。
微功耗
l1.8V~5.5V电源
斩波稳定放大器级
开漏输出
开关磁铁的两极(单极)
极高灵敏度霍尔传感器

CXHA3151 CXHA3152 CXHA3153混合信号CMOS工艺制造片上霍尔电压发生器工作电压为1.8到5.5V的电压调节器低功耗的休眠/唤醒逻辑温度补偿电路小信号放大器动态偏移抵消系统的霍尔传感器施密特触发器和开漏输出
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     W5v嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)W5v嘉泰姆

5.产品封装       6.电路原理图  W5v嘉泰姆

7.相关产品W5v嘉泰姆

   产品概述 返回TOPW5v嘉泰姆


The CXHA3151 CXHA3152 CXHA3153 is fabricated from mixed signal CMOS technology. It internally includes an on-chip Hall voltage generator, a voltage regulator for operation with supply voltages of 1.8 to 5.5V, a sleep/awake logic for low power consumption, temperature compensation circuitry, small-signal amplifier, Hall sensor with dynamic offset cancellation system, Schmitt trigger and an open-drain output. Either north or south poles of sufficient strength will turn the sensor output on. The output will be turned off under no magnetic field. While the magnetic flux density (B) is larger than operating point (Bop), the output will be turned on (low), the output is held until B is lower than release point (Brp), and then turned off. The total power consumption in normal operation is typically 10μW with a 2.7V power source. Operating temperature range of the CXHA3151 CXHA3152 CXHA3153 is from -40°C to 85°C.

   产品特点 返回TOPW5v嘉泰姆


 Micropower consumption W5v嘉泰姆

 1.8V~5.5V power supply W5v嘉泰姆

 Chopper stabilized amplifier stage W5v嘉泰姆

 Open-drain output W5v嘉泰姆

 Switching for both polar of a magnet(Omnipolar) W5v嘉泰姆

 Very High Sensitivity Hall Sensor W5v嘉泰姆

 Package: SOT23-3, 3Pin SIPW5v嘉泰姆

   应用范围 返回TOPW5v嘉泰姆


 Solid State Switch W5v嘉泰姆

 Home appliances, Industrial W5v嘉泰姆

 Position Detection W5v嘉泰姆

 Proximity Switch W5v嘉泰姆

 Smart MeterW5v嘉泰姆

   技术规格书(产品PDF) 返回TOP W5v嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!W5v嘉泰姆

 QQ截图20160419174301.jpgW5v嘉泰姆

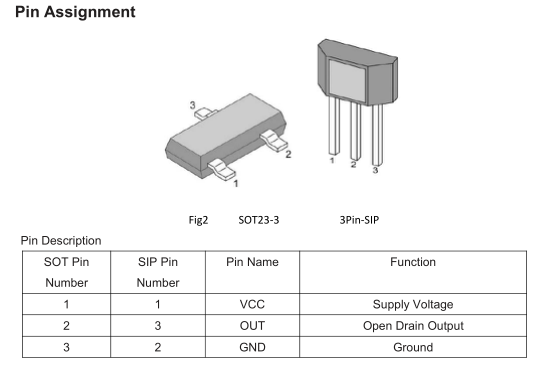

产品封装图 返回TOPW5v嘉泰姆


image.pngW5v嘉泰姆

电路原理图 返回TOPW5v嘉泰姆


image.pngW5v嘉泰姆

相关芯片选择指南 返回TOP                        更多同类产品......


开关型霍尔W5v嘉泰姆

产品系列名W5v嘉泰姆

工作点W5v嘉泰姆

Bop(GS)W5v嘉泰姆

释放点W5v嘉泰姆

Brp(GS)W5v嘉泰姆

迟滞窗W5v嘉泰姆

口GSW5v嘉泰姆

输出电W5v嘉泰姆

压范围(V)W5v嘉泰姆

输出电W5v嘉泰姆

流mAW5v嘉泰姆

工作温度W5v嘉泰姆

封装形式W5v嘉泰姆

CXHA3144W5v嘉泰姆

-110W5v嘉泰姆

-75W5v嘉泰姆

35W5v嘉泰姆

3.8~30W5v嘉泰姆

50W5v嘉泰姆

-40~85W5v嘉泰姆

SOT23-3W5v嘉泰姆

CXHA3145W5v嘉泰姆

110W5v嘉泰姆

75W5v嘉泰姆

35W5v嘉泰姆

3.8~30W5v嘉泰姆

50W5v嘉泰姆

-40~85W5v嘉泰姆

TO92SW5v嘉泰姆

CXHA3146W5v嘉泰姆

105W5v嘉泰姆

60W5v嘉泰姆

45W5v嘉泰姆

3.8~30W5v嘉泰姆

20W5v嘉泰姆

-40~85W5v嘉泰姆

TO92S/弯角编带W5v嘉泰姆

 双极型霍尔W5v嘉泰姆

产品系列名W5v嘉泰姆

工作点W5v嘉泰姆

Bop(GS)W5v嘉泰姆

释放点W5v嘉泰姆

Brp(GS)W5v嘉泰姆

迟滞窗W5v嘉泰姆

口 GSW5v嘉泰姆

输出电W5v嘉泰姆

压范围(V)W5v嘉泰姆

输出电W5v嘉泰姆

流 mAW5v嘉泰姆

工作温度W5v嘉泰姆

封装形式W5v嘉泰姆

CXHA3147W5v嘉泰姆

50W5v嘉泰姆

-50W5v嘉泰姆

100W5v嘉泰姆

3.8~35W5v嘉泰姆

50W5v嘉泰姆

-40~125W5v嘉泰姆

TO92SW5v嘉泰姆

CXHA3148W5v嘉泰姆

45W5v嘉泰姆

-45W5v嘉泰姆

90W5v嘉泰姆

3.8~35W5v嘉泰姆

40W5v嘉泰姆

-40~125W5v嘉泰姆

TO92SW5v嘉泰姆

线性霍尔W5v嘉泰姆

产品系列名W5v嘉泰姆

输入电W5v嘉泰姆

压范围(V)W5v嘉泰姆

输出电压 W5v嘉泰姆

(V)W5v嘉泰姆

灵敏度W5v嘉泰姆

mv/GSW5v嘉泰姆

输出电压(V)W5v嘉泰姆

工作温度W5v嘉泰姆

特征W5v嘉泰姆

封装形式W5v嘉泰姆

CXHA3149W5v嘉泰姆

4.5~5.5W5v嘉泰姆

1/2VCCW5v嘉泰姆

5~30W5v嘉泰姆

0.5~4.5W5v嘉泰姆

-40~85W5v嘉泰姆

高精度高速可编程霍尔W5v嘉泰姆

TO92SW5v嘉泰姆

CXHA3150W5v嘉泰姆

2.3~6.5W5v嘉泰姆

2.5W5v嘉泰姆

1.8W5v嘉泰姆

0.9~4.2W5v嘉泰姆

-40~85W5v嘉泰姆

低成本W5v嘉泰姆

TO92SW5v嘉泰姆

全极型霍尔W5v嘉泰姆

产品系列名W5v嘉泰姆

工作点W5v嘉泰姆

Bop(GS)W5v嘉泰姆

释放点Brp  (GS)W5v嘉泰姆

 输入电W5v嘉泰姆

压范围VW5v嘉泰姆

静态电W5v嘉泰姆

流( uA)W5v嘉泰姆

工作频率W5v嘉泰姆

(Hz)W5v嘉泰姆

特征W5v嘉泰姆

封装W5v嘉泰姆

CXHA3151W5v嘉泰姆

±30W5v嘉泰姆

±20W5v嘉泰姆

1.8~5.5W5v嘉泰姆

2.5@Vcc=2.7VW5v嘉泰姆

5W5v嘉泰姆

MicroPower/Opendrain outputW5v嘉泰姆

3Pin-SIP/SOT23-3-3W5v嘉泰姆

CXHA3152W5v嘉泰姆

±30W5v嘉泰姆

±20W5v嘉泰姆

1.8~5.5W5v嘉泰姆

2.5@Vcc=2.7VW5v嘉泰姆

5W5v嘉泰姆

MicroPower/Opendrain outputW5v嘉泰姆

3Pin-SIPW5v嘉泰姆

CXHA3153W5v嘉泰姆

±35W5v嘉泰姆

±25W5v嘉泰姆

1.8~5.5W5v嘉泰姆

5.0@Vcc=2.7VW5v嘉泰姆

16W5v嘉泰姆

Fast ResponseW5v嘉泰姆

3Pin-SIP/SOT23-3-3W5v嘉泰姆
