CXSD6261是一款突破性的大电流降压型DC-DC转换芯片,采用先进同步整流技术,可在8-36V宽输入范围内实现1.25-32V精准电压输出。该器件以180KHz固定开关频率运行,通过智能PWM控制实现0-100%占空比线性调节,在保持0.3V超低压差的同时,可持续输出高达12A电流,峰值转换效率达96%,满足工业级大功率需求。

-
[ CXSD6261 ]"
一,产品概述(General Description)
CXSD6261是一款突破性的大电流降压型DC-DC转换芯片,采用先进同步整流技术,可在8-36V宽输入范围内实现1.25-32V精准电压输出。该器件以180KHz固定开关频率运行,通过智能PWM控制实现0-100%占空比线性调节,在保持0.3V超低压差的同时,可持续输出高达12A电流,峰值转换效率达96%,满足工业级大功率需求。
创新性集成多重保护机制:当检测到输出短路时,芯片自动激活智能频率折返功能,将工作频率从180KHz智能切换至48KHz安全模式。内置功率MOS、温度补偿网络及三重保护电路(过流/短路/热关断),配合自适应补偿技术,使外围元件数量减少35%,特别适用于高密度PCB布局。TO220-5L封装配合铜基散热片,可实现连续15W功率输出能力
The CXSD6261 is a 180 KHz fixed frequency PWM buck (step-down)
DC/DC converter,capable of driving a 8A load with high efficiency, low ripple
and excellent line and load regulation.Requiring a minimum number
of external components, the regulator is simple to use and include internal
frequency compensation and a fixed-frequency oscillator.
The PWM control circuit is able to adjust the duty ratio linearly from
0 to 100%.An over current protection function is built inside.When
short protection function happens, the operation frequency
will be reduced from 180KHz to 48KHz. An internal compensation
block is built in to minimize external component count.
二.产品特点(Features)
核心亮点:
■ 工业级功率密度:12A持续输出,瞬态响应时间<10μs
■ 智能保护系统:短路频率折返+过载动态限流双重防护
■ 超高效能表现:轻载效率85%,满载效率96%(典型值)
■ 精密电压控制:±1%输出精度,支持0.1V步进调节
■ 热管理优化:结温保护阈值150℃±10%,带自动恢复功能
■ 简化设计:内置补偿电路,典型应用仅需8个外围元件
技术突破:
▶ 动态频率调节技术:短路时自动降频保护功率器件
▶ 零损耗电流检测:采用RDS(ON)监测实现精准限流
▶ 增强型热环路:TO220封装热阻低至5℃/W
▶ 宽工作温度:-40℃~+125℃全温域稳定工作
Wide 8V to 40V Input Voltage Range
Output Adjustable from 1.25V to 36V
Maximum Duty Cycle 100%
Minimum Drop Out 0.3V
Fixed 180KHz Switching Frequency
8A Constant Output Current Capability
Internal Optimize Power MOSFET
High efficiency up to 96%
Excellent line and load regulation
Built in thermal shutdown function
Built in current limit function
Built in output short protection function
Built in input over voltage protection
Available in TO220-5L package
三,应用范围 (Applications)
▷ 大屏显示设备电源系统(55"+ LCD/LED电视)
▷ 5G通信基站供电单元
▷ 工业自动化控制电源
▷ 高功率便携测试仪器
▷ 无人机动力系统稳压模块
▷ 智能充电桩辅助电源
该器件通过EMI Class B认证,其多级滤波架构可将输出纹波控制在50mVpp以内,特别适用于对电磁干扰敏感的显示设备。独创的负载瞬态增强技术,可在1ms内恢复输出电压稳定,确保显示屏画面无闪
LCD Monitor and LCD TV
Portable instrument power supply
Telecom / Networking Equipment
四.技术规格书下载(产品PDF)
需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!

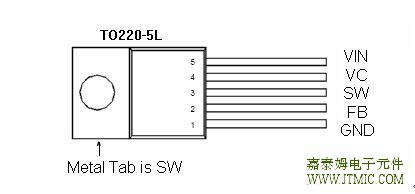

五,产品封装图 (Package)
六.电路原理图
七,物料清单

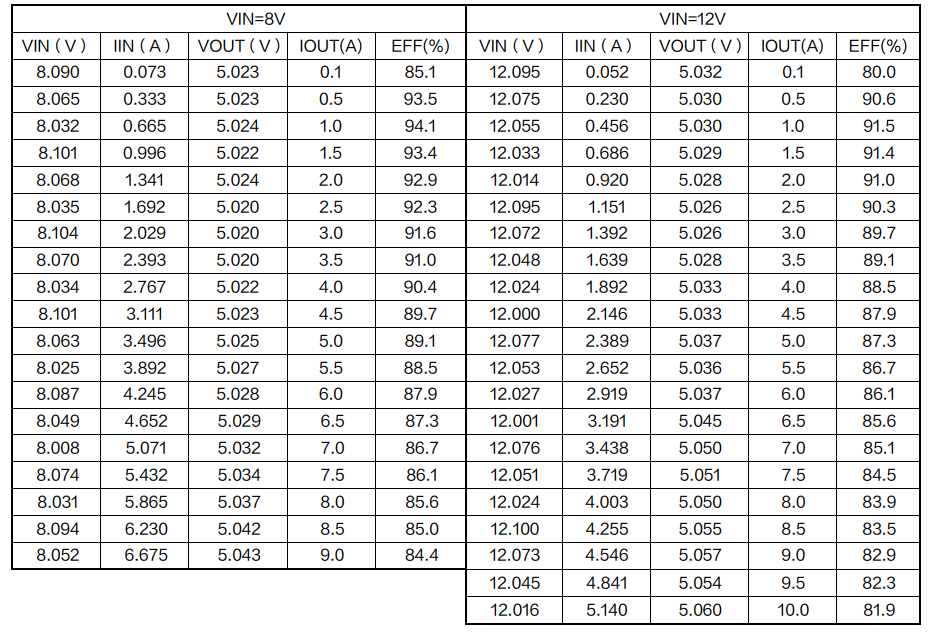

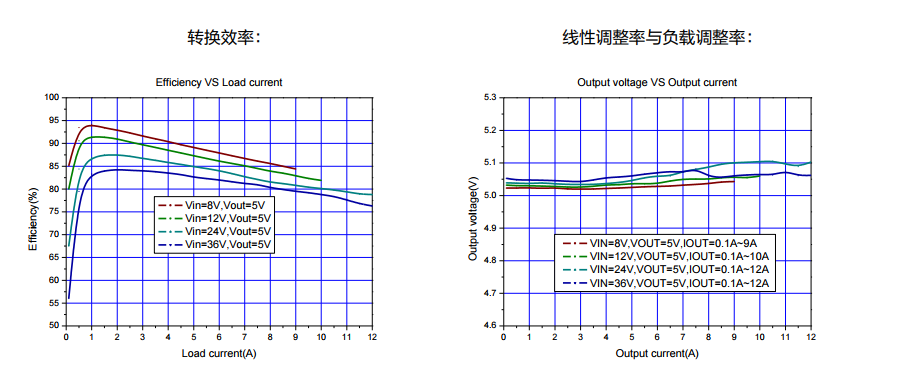

八.性能数据
九.DEMO 实物图

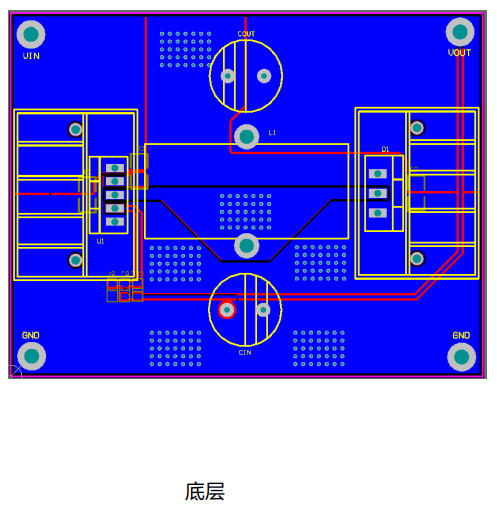

十.PCB 布局
十一.应用信息
输入电容选择
在连续模式中,转换器的输入电流是一组占空比约为 VOUT/VIN 的方波。为了防止大的瞬
态电压,必须采用针对最大RMS 电流要求而选择低 ESR(等效串联电阻)输入电容器。对于
大多数的应用,1 个 30uF 的输入电容器就足够了,它的放置位置尽可能靠近 CXSD6261 的
位置上。最大 RMS 电容器电流由下式给出:
其中,最大平均输出电流 IMAX 等于峰值电流与 1/2 峰值纹波电流之差,即 IMAX=ILIM-△IL/2。在未使用陶瓷电容器时,还建议在输入电容上增加一个 0.1uF 至 1uF 的陶瓷电容器以进行
高频去耦。
输出电容选择
在输出端应选择低 ESR 电容以减小输出纹波电压,一般来说,一旦电容 ESR 得到满足,电容
就足以满足需求。任何电容器的 ESR 连同其自身容量将为系统产生一个零点,ESR 值越大,
零点位于的频率段越低,而陶瓷电容的零点处于一个较高的频率上,通常可以忽略,是一种
上佳的选择,但与电解电容相比,大容量、高耐压陶瓷电容会体积较大,成本较高,因此使
用 0.1uF 至 1uF 的陶瓷电容与低 ESR 电解电容结合使用是不错的选择。输出电压纹波由下
式决定:
式中的 F:开关频率,COUT:输出电容,△IL:电感器中的纹波电流。
电感选择
虽然电感器并不影响工作频率,但电感值却对纹波电流有着直接的影响,电感纹波电流△IL
随着电感值的增加而减小,并随着 VIN 和 VOUT 的升高而增加。用于设定纹波电流的一个
合理起始点为△IL =0.3*ILIM,其中 ILIM 为峰值开关电流限值。为了保证纹波电流处于一个
规定的最大值以下,应按下式来选择电感值:
续流二极管
续流二极管建议使用肖特基二极管,比如 MBR1545。它的额定值为平均正向电流 15A
和反向电压 45V。8A 电流下典型正向电压为 0.6V。该二极管仅在开关关断期间有电流
流过。峰值反向电压等于稳压器的输入电压。在正常工作时平均正向电流可计算如下:
十二.功能概述
Parameter |
Symbol |
Value |
Unit |
Input Voltage |
Vin |
-0.3 to 45 |
V |
Feedback Pin Voltage |
VFB |
-0.3 to Vin |
V |
Output Switch Pin Voltage |
VOutput |
-0.3 to Vin |
V |
Power Dissipation |
PD |
Internally limited |
mW |
Thermal Resistance (TO220-5L) |
RJA |
30 |
oC/W |
Operating Junction Temperature |
TJ |
-40 to 125 |
oC |
Storage Temperature |
TSTG |
-65 to 150 |
oC |
Lead Temperature (Soldering, 10 sec) |
TLEAD |
260 |
oC |
ESD (HBM) |
>2000 |
V |
十三,相关芯片选择指南
降压型直流电源变换器芯片(大功率型) |
|||||
产品型号 |
输入电压 |
开关电流 |
开关频率 |
电压版本 |
封装类型 |
5V ~ 32V |
4A |
300KHz |
Adj (0.8V) |
TO252-5L |
|
5V ~ 32V |
5A |
300KHz |
Adj (0.8V) |
TO263-5L |
|
8V ~ 36V |
4A |
180KHz |
Adj (1.25V) |
TO252-5L |
|
8V ~ 36V |
5A |
180KHz |
Adj (1.25V) |
TO263-5L |
|
8V ~ 40V |
8A |
180KHz |
Adj (1.25V) |
TO220-5L |
