CXCH7603高效降压型DC转换器DC8V到40V输入电压低纹波内置功率MOS内置固定频率振荡器与频率补偿电路PWM控制环路调节占空比从0~100%之间线性变化
0

CXCH7603是一款高效降压型DC-DC转换器,可工作在DC8V到40V输入电压范围,低纹波,内置功率MOS。CXCH7603内置固定频率振荡器与频率补偿电路,简化了电路设计。PWM 控 制 环路可以调节占空比从0~100%之间线性变化。内置输出过电流保护功能。内部补偿模块可以减少外围元器件数量。
8V到40V宽输入电压范围
输出电压从1.25V到37V可调
最小压差0.3V
固定150KHz开关频率
最大3A开关电流
内置功率MOS
出色的线性与负载调整率
内置恒流环路
内置频率补偿功能
内置输出短路保护功能
内置输入过压保护功能
内置热关断功能
推荐输出功率小于13W

CXCH7603高效降压型DC转换器DC8V到40V输入电压低纹波内置功率MOS内置固定频率振荡器与频率补偿电路PWM控制环路调节占空比从0~100%之间线性变化
产品手册
产品订购

产品订购

产品简介

目录vb6嘉泰姆

1.产品概述       2.产品特点     3.应用范围      4.技术规格书下载(产品PDF文档) vb6嘉泰姆
5.产品封装图   6.电路原理图  7.功能概述      8.相关产品vb6嘉泰姆

一,产品概述(General Description)      vb6嘉泰姆
vb6嘉泰姆
       CXCH7603是一款高效降压型DC-DC转换器,可工作在DC8V到40V输入vb6嘉泰姆
电压范围,低纹波,内置功率MOS。CXCH7603内置固定频率振荡器与频率vb6嘉泰姆
补偿电路,简化了电路设计。vb6嘉泰姆
     PWM 控 制 环 路 可 以 调 节 占 空 比 从0~100%之间线性变化。内置输vb6嘉泰姆
出过电流保护功能。内部补偿模块可以减少外围器件数量。vb6嘉泰姆
二.产品特点(Features)vb6嘉泰姆
vb6嘉泰姆
8V到40V宽输入电压范围vb6嘉泰姆
输出电压从1.25V到37V可调vb6嘉泰姆
最小压差0.3Vvb6嘉泰姆
固定150KHz开关频率vb6嘉泰姆
最大3A开关电流vb6嘉泰姆
内置功率MOSvb6嘉泰姆
出色的线性与负载调整率vb6嘉泰姆
内置恒流环路vb6嘉泰姆
内置频率补偿功能vb6嘉泰姆
内置输出短路保护功能vb6嘉泰姆
内置输入过压保护功能vb6嘉泰姆
内置热关断功能vb6嘉泰姆
推荐输出功率小于13Wvb6嘉泰姆
SOP8-EP封装vb6嘉泰姆
三,应用范围 (Applications)vb6嘉泰姆
vb6嘉泰姆
车载充电器vb6嘉泰姆
电池充电器vb6嘉泰姆
LCD电视与显示屏vb6嘉泰姆
便携式设备供电vb6嘉泰姆
通讯设备供电vb6嘉泰姆
降压恒流驱动vb6嘉泰姆
显示器LED背光vb6嘉泰姆
通用LED照明vb6嘉泰姆
四.技术规格书下载(产品PDF)vb6嘉泰姆
vb6嘉泰姆

需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持vb6嘉泰姆

 QQ截图20160419174301.jpgvb6嘉泰姆

五,产品封装图 (Package)vb6嘉泰姆
vb6嘉泰姆

引脚号vb6嘉泰姆

引脚名称vb6嘉泰姆

引脚描述vb6嘉泰姆

1,6vb6嘉泰姆

NCvb6嘉泰姆

无连接。vb6嘉泰姆

2vb6嘉泰姆

SWvb6嘉泰姆

功率开关输出引脚,SW 是输出功率的开关节点。vb6嘉泰姆

3vb6嘉泰姆

GNDvb6嘉泰姆

接地引脚。vb6嘉泰姆

4vb6嘉泰姆

FBvb6嘉泰姆

反馈引脚,通过外部电阻分压网络,检测输出电压进行调整,参vb6嘉泰姆
考电压为 1.25V。vb6嘉泰姆

5vb6嘉泰姆

CSvb6嘉泰姆

输出电流检测引脚(IOUT=0.11V/RCS)。vb6嘉泰姆

7vb6嘉泰姆

VCvb6嘉泰姆

内部电压调节旁路电容,需要在 VC 与 VIN 之间并联 1uF 电容。vb6嘉泰姆

8vb6嘉泰姆

VINvb6嘉泰姆

输入电压,支持 DC8V~40V 宽范围电压操作,需要在 VIN 与 GNDvb6嘉泰姆
之间并联电解电容以消除噪声。vb6嘉泰姆

六.电路原理图vb6嘉泰姆
vb6嘉泰姆
blob.pngvb6嘉泰姆

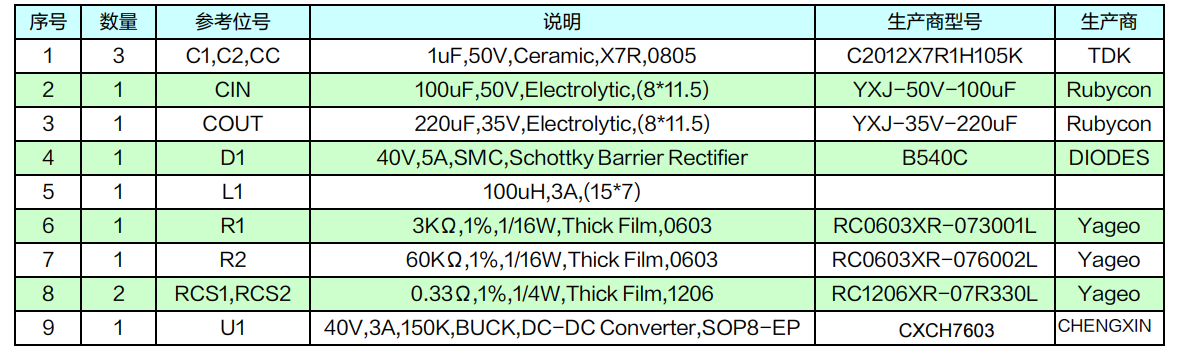

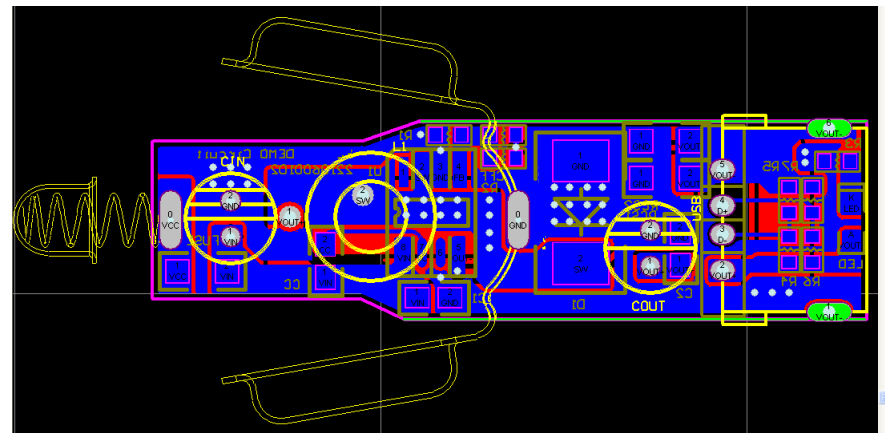

七,功能概述vb6嘉泰姆
vb6嘉泰姆

参数vb6嘉泰姆

符号vb6嘉泰姆

vb6嘉泰姆

单位vb6嘉泰姆

输入电压vb6嘉泰姆

Vinvb6嘉泰姆

-0.3 到 45vb6嘉泰姆

Vvb6嘉泰姆

反馈引脚电压vb6嘉泰姆

VFBvb6嘉泰姆

-0.3 到 45vb6嘉泰姆

Vvb6嘉泰姆

输出开关引脚电压vb6嘉泰姆

VSWvb6嘉泰姆

-0.3 到 VINvb6嘉泰姆

Vvb6嘉泰姆

功耗vb6嘉泰姆

PDvb6嘉泰姆

内部限制vb6嘉泰姆

mWvb6嘉泰姆

热阻 (SOP8-EP)vb6嘉泰姆
(结到环境,无外部散热片)vb6嘉泰姆

RJAvb6嘉泰姆

60vb6嘉泰姆

oC/Wvb6嘉泰姆

最大结温vb6嘉泰姆

TJvb6嘉泰姆

-40到150vb6嘉泰姆

oCvb6嘉泰姆

操作结温vb6嘉泰姆

TJvb6嘉泰姆

-40到125vb6嘉泰姆

oCvb6嘉泰姆

贮存温度范围vb6嘉泰姆

TSTGvb6嘉泰姆

-65到150vb6嘉泰姆

oCvb6嘉泰姆

引脚温度(焊接10秒)vb6嘉泰姆

TLEADvb6嘉泰姆

260vb6嘉泰姆

oCvb6嘉泰姆

ESD (人体模型)vb6嘉泰姆



>2000vb6嘉泰姆

Vvb6嘉泰姆

八,相关芯片选择指南vb6嘉泰姆
vb6嘉泰姆

自带恒压恒流环路的降压型单片车充专用芯片vb6嘉泰姆

产品型号vb6嘉泰姆

输入电压vb6嘉泰姆

开关电流vb6嘉泰姆

开关频率vb6嘉泰姆

恒压设置vb6嘉泰姆

恒流设置vb6嘉泰姆

封装类型vb6嘉泰姆

CXCH7601vb6嘉泰姆

4.5V ~ 40Vvb6嘉泰姆

2Avb6嘉泰姆

150KHzvb6嘉泰姆

Adj (1.235V)vb6嘉泰姆

0.155Vvb6嘉泰姆

SOP8L-EPvb6嘉泰姆

CXCH7602vb6嘉泰姆

4.5V ~ 40Vvb6嘉泰姆

3Avb6嘉泰姆

150KHzvb6嘉泰姆

Adj (1.235V)vb6嘉泰姆

0.155Vvb6嘉泰姆

TO263-5Lvb6嘉泰姆

CXCH7603vb6嘉泰姆

8V ~ 40Vvb6嘉泰姆

3Avb6嘉泰姆

150KHzvb6嘉泰姆

Adj (1.25V)vb6嘉泰姆

0.11Vvb6嘉泰姆

SOP8L-EPvb6嘉泰姆

CXCH7604vb6嘉泰姆

8V ~ 40Vvb6嘉泰姆

3Avb6嘉泰姆

180KHzvb6嘉泰姆

Adj (1.25V)vb6嘉泰姆

0.11Vvb6嘉泰姆

SOP8L-EPvb6嘉泰姆

CXCH7605vb6嘉泰姆

8V ~ 36Vvb6嘉泰姆

5Avb6嘉泰姆

150KHzvb6嘉泰姆

Adj (1.25V)vb6嘉泰姆

0.11Vvb6嘉泰姆

TO263-5Lvb6嘉泰姆

CXCH7606vb6嘉泰姆

8V ~ 36Vvb6嘉泰姆

3Avb6嘉泰姆

180KHzvb6嘉泰姆

Adj (1.25V)vb6嘉泰姆

RCS设置vb6嘉泰姆

SOP8Lvb6嘉泰姆
