CXCH7608宽压高效降压DC-DC转换器|2.1A输出/8-45V输入|车载充电/USB电源方案
20

CXCH7608是一款专为严苛工业与车载环境设计的降压型DC-DC转换器,支持8V~45V超宽输入电压范围,提供固定5V/2.1A稳定输出,适用于高电压波动场景。芯片集成150KHz固定开关频率、功率MOS管及多重保护功能,以92%超高转换效率和超低纹波输出满足多样化供电需求,显著简化外围电路设计。

CXCH7608宽压高效降压DC-DC转换器|2.1A输出/8-45V输入|车载充电/USB电源方案
产品手册
样品申请

样品申请

产品简介

一,产品概述(General Description)      pWI嘉泰姆
pWI嘉泰姆

     CXCH7608高效降压DC-DC转换器:宽压输入与高可靠性的电源解决方案pWI嘉泰姆

   CXCH7608是一款专为严苛工业与车载环境设计的降压型DC-DC转换器,支持8V~45V超宽输入pWI嘉泰姆
电压范围
,提供固定5V/2.1A稳定输出,适用于高电压波动场景。芯片集成150KHz固定开关频率pWI嘉泰姆
功率MOS管及多重保护功能,以92%超高转换效率超低纹波输出满足多样化供电需求,显著简化pWI嘉泰姆
外围电路设计。
pWI嘉泰姆
  The CXCH7608 is a 150 KHz fixed frequency PWM buck (step-down)pWI嘉泰姆
DC/DC converter,capable of driving a 2.1A load with high efficiency, lowpWI嘉泰姆
ripple and excellent line and load regulation. Requiring a minimum numberpWI嘉泰姆
of external components, the regulator is simple to use and include internalpWI嘉泰姆
frequency compensation and a fixed-frequency oscillator.pWI嘉泰姆
    The CXCH7608 built in output short protection function. When shortpWI嘉泰姆
protection function happens, the chip will be shutdown. An internalpWI嘉泰姆
compensation block is built in to minimize external component count.
pWI嘉泰姆

二.产品特点(Features)pWI嘉泰姆
pWI嘉泰姆

核心优势

  1. 超宽输入电压适配pWI嘉泰姆

    • 输入电压覆盖8V~45V,兼容卡车电池、工业电源等高电压系统,抗瞬态电压冲击能力强。pWI嘉泰姆

    • 2.1A持续输出电流,适配中功率设备供电,平衡效率与负载能力。pWI嘉泰姆

  2. 低噪声与高精度控制pWI嘉泰姆

    • 150KHz固定开关频率优化电磁兼容性(EMC),结合频率补偿电路,实现低纹波输出与卓越的线性/负载调整率。pWI嘉泰姆

    • 内置补偿模块减少外部元件需求,降低设计复杂度与成本。pWI嘉泰姆

  3. 全面安全防护机制pWI嘉泰姆

    • 输出短路保护:短路时自动切断输出,避免电路损坏。pWI嘉泰姆

    • 热关断与限流保护:双重防护过载、过热风险,提升系统可靠性。pWI嘉泰姆

技术亮点

  • 高效节能:92%转换效率减少能量损耗,降低设备温升。pWI嘉泰姆

  • 工业级封装:SOP8封装优化散热性能,适配紧凑型PCB布局。pWI嘉泰姆

  • 极简设计:内置功率MOS和补偿电路,仅需少量外围元件即可快速部署。pWI嘉泰姆

Wide 8V to 45V input voltage range.pWI嘉泰姆
Fixed 5V output voltage.pWI嘉泰姆
Maximum 2.1A output current.pWI嘉泰姆
Fixed 150KHz switching frequency.pWI嘉泰姆
Internal optimize power MOSFET.pWI嘉泰姆
High efficiency up to 92%.pWI嘉泰姆
Built in output short shutdown function.pWI嘉泰姆
Excellent line and load regulation.pWI嘉泰姆
Built in thermal shutdown function.pWI嘉泰姆
Built in current limit function.pWI嘉泰姆
Available in SOP8L package.pWI嘉泰姆
三,应用范围 (Applications)pWI嘉泰姆
pWI嘉泰姆
              车载电子:车载充电器、行车记录仪、车载导航电源。pWI嘉泰姆

  • 工业电源工业控制器、传感器供电模块、自动化设备电源。pWI嘉泰姆

  • 充电与USB设备:锂电池充电器、快充适配器、大功率USB Hub。pWI嘉泰姆

CXCH7608凭借其超宽输入适应性高转换效率多重保护功能,成为车载、工业及消费电子pWI嘉泰姆
领域的理想电源解决方案,助力实现高效、安全且紧凑的电能转换设计。
pWI嘉泰姆

Car Charger.pWI嘉泰姆
Battery Charger.pWI嘉泰姆
USB Power Supply.pWI嘉泰姆
四.技术规格书下载(产品PDF)
pWI嘉泰姆
pWI嘉泰姆

需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持pWI嘉泰姆

 QQ截图20160419174301.jpgpWI嘉泰姆

五,产品封装图 (Package)pWI嘉泰姆
pWI嘉泰姆
blob.pngpWI嘉泰姆

Pin NumberpWI嘉泰姆

Pin NamepWI嘉泰姆

DescriptionpWI嘉泰姆

1pWI嘉泰姆

FBpWI嘉泰姆

Feedback Pin (FB). The feedback threshold voltage is 5V.pWI嘉泰姆

2pWI嘉泰姆

NCpWI嘉泰姆

No Connected.pWI嘉泰姆

3pWI嘉泰姆

VCpWI嘉泰姆

Internal Voltage Regulator Bypass Capacity. In typical systempWI嘉泰姆
application, The VC pin connect a 1uf capacity to VIN.pWI嘉泰姆

4pWI嘉泰姆

VINpWI嘉泰姆

Supply Voltage Input Pin. CXCH7608 operates from 8V to 45VpWI嘉泰姆
DC voltage. Bypass Vin to GND with a suitably largepWI嘉泰姆
capacitor to eliminate noise on the input.pWI嘉泰姆

5,6pWI嘉泰姆

SWpWI嘉泰姆

Power Switch Output Pin (SW). SW is the switch node thatpWI嘉泰姆
supplies power to the output.pWI嘉泰姆

7,8pWI嘉泰姆

GNDpWI嘉泰姆

Ground Pin. Care must be taken in layout. This pin should bepWI嘉泰姆
placed outside of the schottky diode to output capacitor groundpWI嘉泰姆
path to prevent switching current spikes from inducing voltagepWI嘉泰姆
noise into CXCH7608.pWI嘉泰姆

六.电路原理图pWI嘉泰姆
pWI嘉泰姆
blob.pngpWI嘉泰姆
七.物料清单pWI嘉泰姆
pWI嘉泰姆

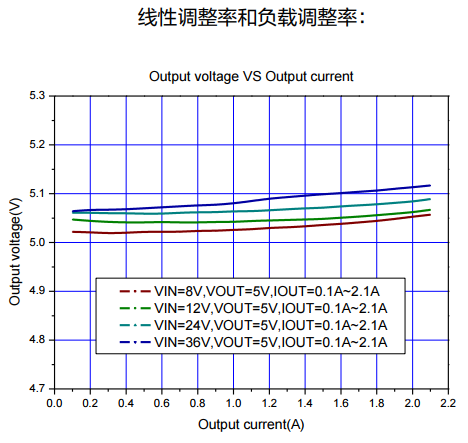

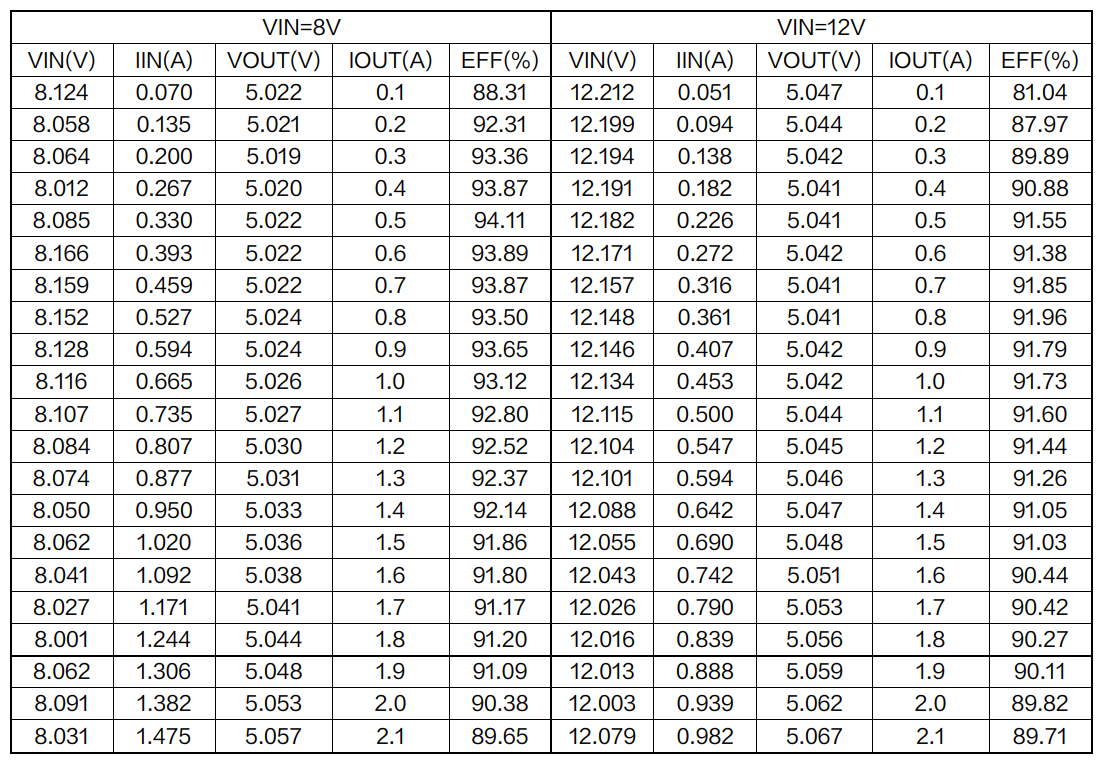

八.性能数据pWI嘉泰姆
pWI嘉泰姆
800pWI嘉泰姆
pWI嘉泰姆
九,DEMO 实物图pWI嘉泰姆
   pWI嘉泰姆
十.PCB 布局pWI嘉泰姆
 pWI嘉泰姆
pWI嘉泰姆
十一.应用信息pWI嘉泰姆
输入电容选择 pWI嘉泰姆
在连续模式中,转换器的输入电流是一组占空比约为 VOUT/VIN 的方波。为了防止大的瞬态电压,必须采用针对最大RMS 电流要求而选择低 ESR(等效串联电阻)输入电容器。对于大多数的应用,1 个 6.8uF 的输入电容器就足够了,它的放置位置尽可能靠近 CXCH7608 的位置上。最大 RMS 电容器电流由下式给出:pWI嘉泰姆
 pWI嘉泰姆
                         pWI嘉泰姆
 pWI嘉泰姆
其中,最大平均输出电流 IMAX 等于峰值电流与 1/2 峰值纹波电流之差,即 IMAX=ILIM-△IL/2。在未使用陶瓷电容器时,还建议在输入电容上增加一个 0.1uF 至 1uF 的陶瓷电容器以进行高频去耦。pWI嘉泰姆
输出电容选择 pWI嘉泰姆
在输出端应选择低 ESR 电容以减小输出纹波电压,一般来说,一旦电容 ESR 得到满足,电容就足以满足需求。任何电容器的 ESR 连同其自身容量将为系统产生一个零点,ESR 值越大,零点位于的频率段越低,而陶瓷电容的零点处于一个较高的频率上,通常可以忽略,是一种上佳的选择,但与电解电容相比,大容量、高耐压陶瓷电容会体积较大,成本较高,因此使用 0.1uF 至 1uF 的陶瓷电容与低 ESR 电解电容结合使用是不错的选择。pWI嘉泰姆
输出电压纹波由下式决定:pWI嘉泰姆
 pWI嘉泰姆
                                                 pWI嘉泰姆
式中的 F:开关频率,COUT:输出电容,△IL:电感器中的纹波电流。pWI嘉泰姆
电感选择 pWI嘉泰姆
虽然电感器并不影响工作频率,但电感值却对纹波电流有着直接的影响,电感纹波电流△IL 随着电感值的增加而减小,并随着 VIN 和 VOUT 的升高而增加。用于设定纹波电流的一个合理起始点为△IL =0.3*ILIM,其中 ILIM 为峰值开关电流限值。为了保证纹波电流处于一个规定的最大值以下,应按下式来选择电感值:pWI嘉泰姆
  pWI嘉泰姆
                                      pWI嘉泰姆
续流二极管 pWI嘉泰姆
续流二极管建议使用肖特基二极管,比如 B360A。它的额定值为平均正向电流 3A 和反向电压 60V。3A 电流下典型正向电压为 0.7V。该二极管仅在开关关断期间有电流流过。峰值反向电压等于稳压器的输入电压。在正常工作时平均正向pWI嘉泰姆
电流可计算如下:pWI嘉泰姆
                                               pWI嘉泰姆
pWI嘉泰姆
PCB 布局指南 pWI嘉泰姆
1. VIN、GND、SW、VOUT 等功率线,粗、短、直;pWI嘉泰姆
2. FB 走线远离电感与肖特基等开关信号地方,建议使用地线包围;pWI嘉泰姆
3. 输入电容靠近芯片 VIN 与 GND 引脚。
pWI嘉泰姆

十二,功能概述pWI嘉泰姆
pWI嘉泰姆

ParameterpWI嘉泰姆

SymbolpWI嘉泰姆

ValuepWI嘉泰姆

UnitpWI嘉泰姆

Input VoltagepWI嘉泰姆

VinpWI嘉泰姆

-0.3 to 50pWI嘉泰姆

VpWI嘉泰姆

Feedback Pin VoltagepWI嘉泰姆

VFBpWI嘉泰姆

-0.3 to VinpWI嘉泰姆

VpWI嘉泰姆

Output Switch Pin VoltagepWI嘉泰姆

VOutputpWI嘉泰姆

-0.3 to VinpWI嘉泰姆

VpWI嘉泰姆

Power DissipationpWI嘉泰姆

PDpWI嘉泰姆

Internally limitedpWI嘉泰姆

mWpWI嘉泰姆

Thermal Resistance (SOP8L)pWI嘉泰姆
(Junction to Ambient, No Heatsink, Free Air)pWI嘉泰姆

RJApWI嘉泰姆

100pWI嘉泰姆

oC/WpWI嘉泰姆

Operating Junction TemperaturepWI嘉泰姆

TJpWI嘉泰姆

-40 to 125pWI嘉泰姆

oCpWI嘉泰姆

Storage TemperaturepWI嘉泰姆

TSTGpWI嘉泰姆

-65 to 150pWI嘉泰姆

oCpWI嘉泰姆

Lead Temperature (Soldering, 10 sec)pWI嘉泰姆

TLEADpWI嘉泰姆

260pWI嘉泰姆

oCpWI嘉泰姆

ESD (HBM)pWI嘉泰姆



>2000pWI嘉泰姆

VpWI嘉泰姆

十三.相关芯片选择指南pWI嘉泰姆
pWI嘉泰姆

自带恒压限流环路的高效率降压型单片车充专用芯片pWI嘉泰姆

产品型号pWI嘉泰姆

输入电压pWI嘉泰姆

开关电流pWI嘉泰姆

开关频率pWI嘉泰姆

恒压设置pWI嘉泰姆

恒流设置pWI嘉泰姆

封装类型pWI嘉泰姆

CXCH7607pWI嘉泰姆

8V ~ 45VpWI嘉泰姆

1.8ApWI嘉泰姆

150KHzpWI嘉泰姆

固定5VpWI嘉泰姆

最大1.8ApWI嘉泰姆

SOP8LpWI嘉泰姆

CXCH7608pWI嘉泰姆

8V ~ 45VpWI嘉泰姆

2.1ApWI嘉泰姆

150KHzpWI嘉泰姆

固定5VpWI嘉泰姆

最大2.1ApWI嘉泰姆

SOP8LpWI嘉泰姆

CXCH7609pWI嘉泰姆

8V ~ 40VpWI嘉泰姆

2.4ApWI嘉泰姆

150KHzpWI嘉泰姆

固定5VpWI嘉泰姆

最大2.4ApWI嘉泰姆

SOP8LpWI嘉泰姆

CXCH7610pWI嘉泰姆

8V ~ 40VpWI嘉泰姆

3.2ApWI嘉泰姆

150KHzpWI嘉泰姆

固定5VpWI嘉泰姆

最大3.2ApWI嘉泰姆

TO252-5LpWI嘉泰姆
