CXCH7609高效降压DC-DC转换器|2.4A输出/宽压8-40V|车载充电/USB电源方案
4

CXCH7609是一款专为高可靠性场景设计的降压型DC-DC转换器,支持8V~40V宽输入电压范围,提供固定5V/2.4A输出,具备92%超高转换效率和低纹波特性。芯片集成功率MOS管、频率补偿电路及多重保护功能,大幅简化外围设计,适用于车载电子、充电设备等高要求领域。

CXCH7609高效降压DC-DC转换器|2.4A输出/宽压8-40V|车载充电/USB电源方案
产品手册
样品申请

样品申请

产品简介

一,产品概述(General Description)      Utk嘉泰姆
Utk嘉泰姆
    CXCH7609高效降压DC-DC转换器稳定5V输出的紧凑型电源解决方案
Utk嘉泰姆

CXCH7609是一款专为高可靠性场景设计的降压型DC-DC转换器,支持8V~40V宽输入电压范围Utk嘉泰姆
提供固定5V/2.4A输出,具备92%超高转换效率低纹波特性。芯片集成功率MOS管、频率补偿Utk嘉泰姆
电路及多重保护功能,大幅简化外围设计,适用于车载电子、充电设备等高要求领域。
Utk嘉泰姆

The CXCH7609 is a 150 KHz fixed frequency PWM buck (step-down)Utk嘉泰姆
DC/DC converter,capable of driving a 2.4A load with high efficiency, lowUtk嘉泰姆
ripple and excellent line and load regulation. Requiring a minimum numberUtk嘉泰姆
of external components, the regulator is simple to use and include internal
Utk嘉泰姆

frequency compensation and a fixed-frequency oscillator.Utk嘉泰姆
    The CXCH7609 built in output short protection function. When shortUtk嘉泰姆
protection function happens, the chip will be shutdown. An internalUtk嘉泰姆
compensation block is built in to minimize external component count.
Utk嘉泰姆

二.产品特点(Features)Utk嘉泰姆
Utk嘉泰姆

核心优势

  1. 宽压输入与高电流输出Utk嘉泰姆

    • 输入兼容8V至40V,适配汽车电池、工业电源等波动环境。Utk嘉泰姆

    • 持续输出电流达2.4A,满足中高功率设备供电需求。Utk嘉泰姆

  2. 低噪声与高稳定Utk嘉泰姆

    • 固定150KHz开关频率优化控制环路,确保低纹波输出与优异的线性/负载调整率。Utk嘉泰姆

    • 内置频率补偿模块,减少外部元件依赖,提升系统可靠性。Utk嘉泰姆

  3. 多重安全防护Utk嘉泰姆

    • 输出短路保护:短路时自动切断输出,防止电路损坏。Utk嘉泰姆

    • 热关断与限流功能:双重防护过载与过热风险,延长设备寿命。Utk嘉泰姆

技术亮点

  • 高效节能:转换效率高达92%,降低能源损耗与发热量。Utk嘉泰姆

  • 紧凑设计:采用SOP8封装,节省PCB空间,适配小型化设备布局。Utk嘉泰姆

  • 简化开发:集成功率MOS和补偿电路,仅需极简外围元件即可工作。Utk嘉泰姆

  • Wide 8V to 40V input voltage range.
  • Fixed 5V output voltage.
  • Maximum 2.4A output current.
  • Fixed 150KHz switching frequency.
  • Internal optimize power MOSFET.
  • High efficiency up to 92%.
  • Built in output short shutdown function.
  • Excellent line and load regulation.
  • Built in thermal shutdown function.
  • Built in current limit function.
  • Available in SOP8L package.

三,应用范围 (Applications)Utk嘉泰姆
Utk嘉泰姆

车载电子:车载充电器、行车记录仪、车载导航电源。Utk嘉泰姆

  • 充电系统:锂电池充电模块、无人机/智能设备电源管理Utk嘉泰姆

  • USB供电:快充适配器、USB Hub、便携设备电源转换。Utk嘉泰姆

CXCH7609以高集成度、宽压适应性和工业级可靠性,成为车载、消费电子及工业电源系统的理想选择,助力高效、安全的电能转换方案落地。Utk嘉泰姆

  • Car Charger.
  • Battery Charger.
  • USB Power Supply.

四.技术规格书下载(产品PDF)Utk嘉泰姆
Utk嘉泰姆

需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持Utk嘉泰姆

 QQ截图20160419174301.jpgUtk嘉泰姆

五,产品封装图 (Package)Utk嘉泰姆
Utk嘉泰姆
Utk嘉泰姆
blob.pngUtk嘉泰姆

Pin NumberUtk嘉泰姆

Pin NameUtk嘉泰姆

DescriptionUtk嘉泰姆

1Utk嘉泰姆

FBUtk嘉泰姆

Feedback Pin (FB). The feedback threshold voltage is 5V.Utk嘉泰姆

2Utk嘉泰姆

NCUtk嘉泰姆

No Connected.Utk嘉泰姆

3Utk嘉泰姆

VCUtk嘉泰姆

Internal Voltage Regulator Bypass Capacity. In typical systemUtk嘉泰姆
application, The VC pin connect a 1uf capacity to VIN.Utk嘉泰姆

4Utk嘉泰姆

VINUtk嘉泰姆

Supply Voltage Input Pin. CXCH7609 operates from 8V to 40VUtk嘉泰姆
DC voltage. Bypass Vin to GND with a suitably largeUtk嘉泰姆
capacitor to eliminate noise on the input.Utk嘉泰姆

5,6Utk嘉泰姆

SWUtk嘉泰姆

Power Switch Output Pin (SW). SW is the switch node thatUtk嘉泰姆
supplies power to the output.Utk嘉泰姆

7,8Utk嘉泰姆

GNDUtk嘉泰姆

Ground Pin. Care must be taken in layout. This pin should beUtk嘉泰姆
placed outside of the schottky diode to output capacitor groundUtk嘉泰姆
path to prevent switching current spikes from inducing voltageUtk嘉泰姆
noise into CXCH7609.Utk嘉泰姆

六.电路原理图Utk嘉泰姆
Utk嘉泰姆
blob.pngUtk嘉泰姆
七物料清单Utk嘉泰姆
Utk嘉泰姆
八.性能数据Utk嘉泰姆
Utk嘉泰姆
Utk嘉泰姆
Utk嘉泰姆
九。DEMO 实物图Utk嘉泰姆
 Utk嘉泰姆

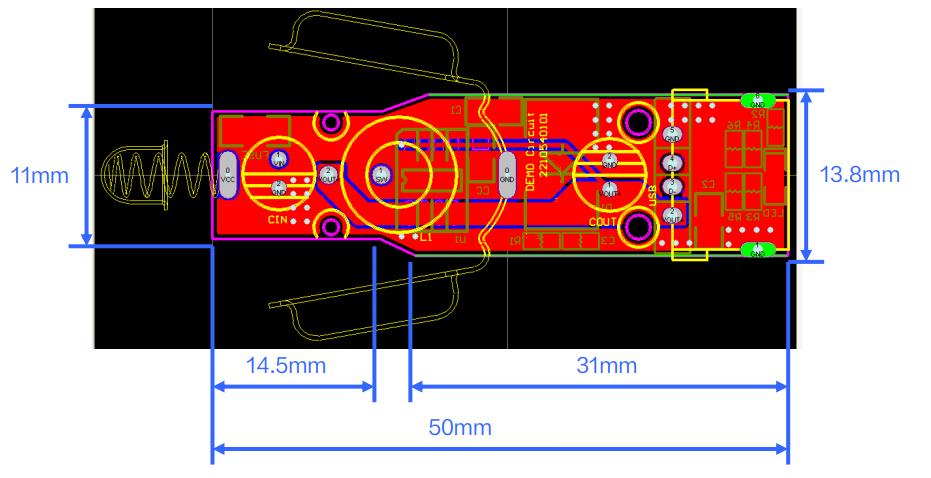

十。PCB 布局Utk嘉泰姆
Utk嘉泰姆
十一。应用信息Utk嘉泰姆
输入电容选择 Utk嘉泰姆
在连续模式中,转换器的输入电流是一组占空比约为 VOUT/VIN 的方波。为了防止大的瞬态电压,必须采用针对最大RMS 电流要求而选择低 ESR(等效串联电阻)输入电容器。对于大多数的应用,1 个 6.8uF 的输入电容器就足够了,它的放置位置尽可能靠近
CXCH7609的位置上。最大 RMS 电容器电流由下式给出:Utk嘉泰姆
                                                      Utk嘉泰姆
其中,最大平均输出电流 IMAX 等于峰值电流与 1/2 峰值纹波电流之差,即 IMAX=ILIM-△IL/2。在未使用陶瓷电容器时,还建议在输入电容上增加一个 0.1uF 至 1uF 的陶瓷电容器以进行高频去耦。Utk嘉泰姆
输出电容选择 Utk嘉泰姆
在输出端应选择低 ESR 电容以减小输出纹波电压,一般来说,一旦电容 ESR 得到满足,电容就足以满足需求。任何电容器的 ESR 连同其自身容量将为系统产生一个零点,ESR 值越大,零点位于的频率段越低,而陶瓷电容的零点处于一个较高的频率上,通常可以忽略,是一种上佳的选择,但与电解电容相比,大容量、高耐压陶瓷电容会体积较大,成本较高,因此使用 0.1uF 至 1uF 的陶瓷电容与低 ESR 电解电容结合使用是不错的选择。Utk嘉泰姆
输出电压纹波由下式决定:Utk嘉泰姆
                                           Utk嘉泰姆
式中的 F:开关频率,COUT:输出电容,△IL:电感器中的纹波电流。Utk嘉泰姆
电感选择 Utk嘉泰姆
虽然电感器并不影响工作频率,但电感值却对纹波电流有着直接的影响,电感纹波电流△IL 随着电感值的增加而减小,并随着 VIN 和 VOUT 的升高而增加。用于设定纹波电流的一个合理起始点为△IL =0.3*ILIM,其中 ILIM 为峰值开关电流限值。为了保证纹波电流处于一个规定的最大值以下,应按下式来选择电感值:Utk嘉泰姆
                                      Utk嘉泰姆
续流二极管 Utk嘉泰姆
续流二极管建议使用肖特基二极管,比如 B540C。它的额定值为平均正向电流 5A 和反向电压 40V。5A 电流下典型正向电压为 0.55V。该二极管仅在开关关断期间有电流流过。峰值反向电压等于稳压器的输入电压。在正常工作时平均正向Utk嘉泰姆
电流可计算如下:Utk嘉泰姆
                                              Utk嘉泰姆
PCB 布局指南 Utk嘉泰姆
1. VIN、GND、SW、VOUT 等功率线,粗、短、直;Utk嘉泰姆
2. FB 走线远离电感与肖特基等开关信号地方,建议使用地线包围;Utk嘉泰姆
3. 输入电容靠近芯片 VIN 与 GND 引脚。
Utk嘉泰姆

十二,功能概述Utk嘉泰姆
Utk嘉泰姆

ParameterUtk嘉泰姆

SymbolUtk嘉泰姆

ValueUtk嘉泰姆

UnitUtk嘉泰姆

Input VoltageUtk嘉泰姆

VinUtk嘉泰姆

-0.3 to 45Utk嘉泰姆

VUtk嘉泰姆

Feedback Pin VoltageUtk嘉泰姆

VFBUtk嘉泰姆

-0.3 to VinUtk嘉泰姆

VUtk嘉泰姆

Output Switch Pin VoltageUtk嘉泰姆

VOutputUtk嘉泰姆

-0.3 to VinUtk嘉泰姆

VUtk嘉泰姆

Power DissipationUtk嘉泰姆

PDUtk嘉泰姆

Internally limitedUtk嘉泰姆

mWUtk嘉泰姆

Thermal Resistance (SOP8L)Utk嘉泰姆
(Junction to Ambient, No Heatsink, Free Air)Utk嘉泰姆

RJAUtk嘉泰姆

100Utk嘉泰姆

oC/WUtk嘉泰姆

Operating Junction TemperatureUtk嘉泰姆

TJUtk嘉泰姆

-40 to 125Utk嘉泰姆

oCUtk嘉泰姆

Storage TemperatureUtk嘉泰姆

TSTGUtk嘉泰姆

-65 to 150Utk嘉泰姆

oCUtk嘉泰姆

Lead Temperature (Soldering, 10 sec)Utk嘉泰姆

TLEADUtk嘉泰姆

260Utk嘉泰姆

oCUtk嘉泰姆

ESD (HBM)Utk嘉泰姆



>2000Utk嘉泰姆

VUtk嘉泰姆

十三,相关芯片选择指南Utk嘉泰姆
Utk嘉泰姆

自带恒压限流环路的高效率降压型单片车充专用芯片Utk嘉泰姆

产品型号Utk嘉泰姆

输入电压Utk嘉泰姆

开关电流Utk嘉泰姆

开关频率Utk嘉泰姆

恒压设置Utk嘉泰姆

恒流设置Utk嘉泰姆

封装类型Utk嘉泰姆

CXCH7607Utk嘉泰姆

8V ~ 45VUtk嘉泰姆

1.8AUtk嘉泰姆

150KHzUtk嘉泰姆

固定5VUtk嘉泰姆

最大1.8AUtk嘉泰姆

SOP8LUtk嘉泰姆

CXCH7608Utk嘉泰姆

8V ~ 45VUtk嘉泰姆

2.1AUtk嘉泰姆

150KHzUtk嘉泰姆

固定5VUtk嘉泰姆

最大2.1AUtk嘉泰姆

SOP8LUtk嘉泰姆

CXCH7609Utk嘉泰姆

8V ~ 40VUtk嘉泰姆

2.4AUtk嘉泰姆

150KHzUtk嘉泰姆

固定5VUtk嘉泰姆

最大2.4AUtk嘉泰姆

SOP8LUtk嘉泰姆

CXCH7610Utk嘉泰姆

8V ~ 40VUtk嘉泰姆

3.2AUtk嘉泰姆

150KHzUtk嘉泰姆

固定5VUtk嘉泰姆

最大3.2AUtk嘉泰姆

TO252-5LUtk嘉泰姆
