CXSU63188是一款高频高效的DC/DC升压转换器，内部集成了2.8A, 0.1R的功率MOSFET，最大输出可以到26伏，1.20MHZ的工作频率减小了输入输出电容、电感选择和纹波。还集成了软启动、过流保护、回路补偿功能，外围只需很少的器件。
-
"
目录
7.相关产品
产品概述 返回TOP
The CXSU63188 is a high frequency,high efficiency DC to DC converter with an integrated 2.8A, 0.1Ω power switch capable of providing an output voltage up to 26V. The fixed 1.2MHz allows the use of small external inductions and capacitors and provides fast transient response. It integrates Soft start, Comp,only need few components outside.CXSU63188是一款高频高效的DC/DC升压转换器，内部集成了2.8A, 0.1R的功率MOSFET，最大输出可以到26伏，1.20MHZ的工作频率减小了输入输出电容、电感选择和纹波。还集成了软启动、过流保护、回路补偿功能，外围只需很少的器件。
产品特点 返回TOP
● 2.4V to 6V input voltage Rangel
● Efficiency up to 95%
● 26V Boost converter with 2.8A switch current
● 1.2Mhz fixed Switching Frequency
● Integrated soft-start
● Thermal Shutdown
● Under voltage Lockout
● SOT23-6 Package
● 2.8A 电流限制
● 输入电压范围：2.3V~6V
● 输出电压可达26V
● 效率高达95%
● 固定的1.20MHZ开关频率
● 内部集成软启动
● 支持欠压保护、过温保护
● SOT23-6L封装
● 无铅封装，符合ROHS标准
应用范围 返回TOP
• Handheld Devices
• GPS Receiver
• Digital Still Camera
• Portable Applications
• DSL Modem
• PCMCIA Card
• TFT LCD Bias Supply
● DSL解调器
● PCMCIA Card
● TFT LCD偏置供电
● 手持设备
● GPS
● 数码相机
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

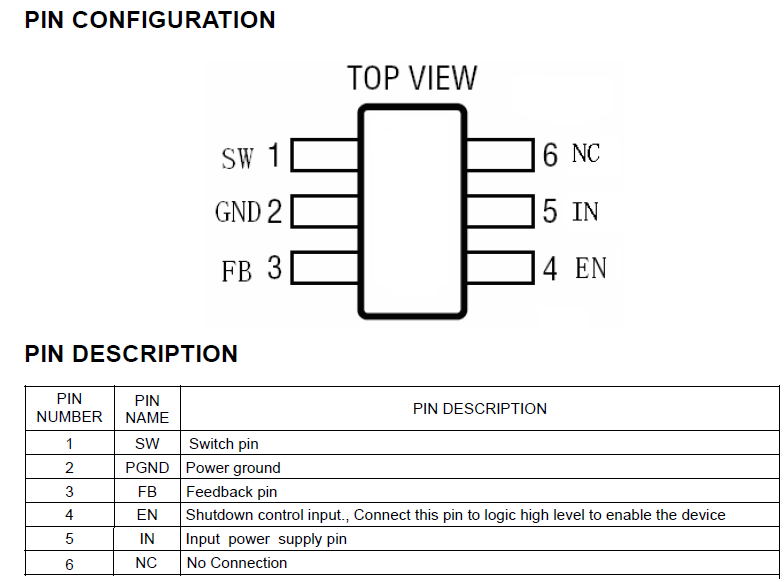

产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品。。。。。。
|
DC-DC升压 |
|||||
|
型号 |
输入电压 |
输出电压 |
最大充电流 |
封装 |
|
|
2.3V~6V |
26V |
2.8A |
95% |
SOT23-6L |
|
|
1.1V~5.5V |
5V |
3A |
90% |
SOT-23-6L |
|
|
3.2V ~ 6.5V |
3~8V |
6A |
92% |
ESOP8 |
|
|
3V~6V |
3V~5V |
750MA |
85% |
SOT89-3,SOT23 |
|
|
0.9V~4.4V |
2.5V~4.3V |
1A |
95% |
SOT23-6L |
|
|
3V |
1.8V～3.3V |
1A |
95% |
SOT89-3,SOT23,OT23-5 |
|
|
2.7V～5.5V |
5V |
1A |
90% |
SOT23-5 |
|
|
3.0V～4.2V |
5V |
1A |
90% |
SOT23-6L |
|
|
3～4.2V |
5V |
1A |
90% |
SOT23-6 |
|
|
1.6V~3.3V |
5V |
800mA |
90% |
SOT23-6 |
|
|
3～4.2V |
5V |
1A |
90% |
SOT23-6 |
|
|
1.6V~3.3V |
5V |
2A |
90% |
SOT23-6 |
|
|
1.5~4.5 |
2.5V~5.0V |
300mA |
89% |
SOT23、SOT23-5、SOT89-3和TO-92 |
|
|
2.2V~5V |
5V~18V |
700mA |
88% |
SOT-23-6L |
|
|
2.2V~5V |
5V~18V |
700mA |
90% |
SOT-23-6L |
|
