450kHz的开关频率高效率低电压升压DC/DC转换器CXSU63189开关电流达3A的内部MOSFET
12

CXSU63189是一种紧凑、高效、低压升压型DC/DC变换器,包括误差放大器、斜坡发生器、比较器、开关传递元件和驱动器,在很大的负载电流范围内提供稳定、高效的工作。它工作在稳定的波形中,无需外部补偿,高开关速率使外部元件的尺寸最小化

450kHz的开关频率高效率低电压升压DC/DC转换器CXSU63189开关电流达3A的内部MOSFET
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     b9m嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)b9m嘉泰姆

5.产品封装       6.电路原理图  b9m嘉泰姆

7.相关产品b9m嘉泰姆

   产品概述 返回TOPb9m嘉泰姆


The CXSU63189 is a compact, high efficiency, and low voltage step-up DC/DC converter including an error amplifier, ramp generator, comparator,switch pass element and driver in which providing a stable and high efficient operation over a wide range of load currents. It operates in stable waveforms without external compensation.The high switching rate minimized the size of external components. Besides, the low quiescent current together with high efficiency maintains long battery lifetime. The output voltage is set with two external resistors.The CXSU63189 is available in the industry standard SOT-23-6L power packages.CXSU63189是一个小体积高效率低电压升压DC/DC转换器,只需一个误差放大器、发生器、比较器、开关元件和驱动程序,提供了一个稳定和高效率的工作在很宽的负载电流范围内。它的工作在稳定的波形没有外部补尝。低静态模式能高效保持较长的电池寿命。输出电压设置为2个外部电限器。

   产品特点 返回TOPb9m嘉泰姆


Input Voltage Range: 1.1V~5.5Vb9m嘉泰姆

Internal MOSFET with high switch current up to 3Ab9m嘉泰姆

90% Efficiencyb9m嘉泰姆

Up to 450kHz Switching Frequencyb9m嘉泰姆

SOT-23-6L Packageb9m嘉泰姆

   应用范围 返回TOPb9m嘉泰姆


PDAb9m嘉泰姆

DSCb9m嘉泰姆

LCD Panelb9m嘉泰姆

RF-Tagsb9m嘉泰姆

MP3b9m嘉泰姆

Portable Instrumentsb9m嘉泰姆

Wireless Equipmentsb9m嘉泰姆

   技术规格书(产品PDF) 返回TOP b9m嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持b9m嘉泰姆

 QQ截图20160419174301.jpgb9m嘉泰姆

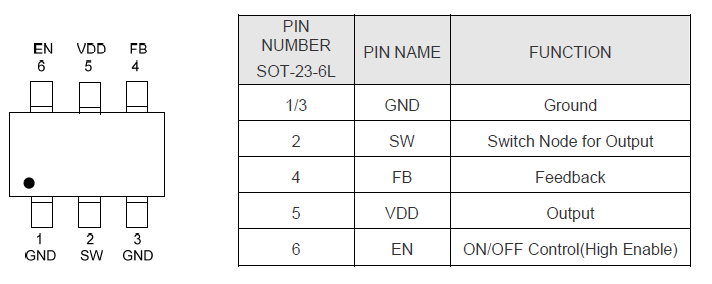

产品封装图 返回TOPb9m嘉泰姆


blob.pngb9m嘉泰姆

电路原理图 返回TOPb9m嘉泰姆


 b9m嘉泰姆


相关芯片选择指南 返回TOP                   更多同类产品。。。。。。


DC-DC升压b9m嘉泰姆

型号b9m嘉泰姆

输入电压b9m嘉泰姆

输出电压b9m嘉泰姆

最大充电流b9m嘉泰姆

效率b9m嘉泰姆

封装b9m嘉泰姆

CXSU63188b9m嘉泰姆

2.3V~6Vb9m嘉泰姆

26Vb9m嘉泰姆

2.8Ab9m嘉泰姆

95%b9m嘉泰姆

SOT23-6Lb9m嘉泰姆

CXSU63189b9m嘉泰姆

1.1V~5.5Vb9m嘉泰姆

5Vb9m嘉泰姆

3Ab9m嘉泰姆

90%b9m嘉泰姆

SOT-23-6Lb9m嘉泰姆

CXSU63190b9m嘉泰姆

3.2V ~ 6.5Vb9m嘉泰姆

3~8Vb9m嘉泰姆

6Ab9m嘉泰姆

92%b9m嘉泰姆

ESOP8b9m嘉泰姆

CXSU63191b9m嘉泰姆

3V~6Vb9m嘉泰姆

3V~5Vb9m嘉泰姆

750MAb9m嘉泰姆

85%b9m嘉泰姆

SOT89-3,SOT23b9m嘉泰姆

CXSU63192b9m嘉泰姆

0.9V~4.4Vb9m嘉泰姆

2.5V~4.3Vb9m嘉泰姆

1Ab9m嘉泰姆

95%b9m嘉泰姆

SOT23-6Lb9m嘉泰姆

CXSU63193b9m嘉泰姆

3Vb9m嘉泰姆

1.8V~3.3Vb9m嘉泰姆

1Ab9m嘉泰姆

95%b9m嘉泰姆

SOT89-3,SOT23,OT23-5b9m嘉泰姆

CXSU63194b9m嘉泰姆

2.7V~5.5Vb9m嘉泰姆

5Vb9m嘉泰姆

1Ab9m嘉泰姆

90%b9m嘉泰姆

SOT23-5b9m嘉泰姆

CXSU63195b9m嘉泰姆

3.0V~4.2Vb9m嘉泰姆

5Vb9m嘉泰姆

1Ab9m嘉泰姆

90%b9m嘉泰姆

SOT23-6Lb9m嘉泰姆

CXSU63196b9m嘉泰姆

3~4.2Vb9m嘉泰姆

5Vb9m嘉泰姆

1Ab9m嘉泰姆

90%b9m嘉泰姆

SOT23-6b9m嘉泰姆

CXSU63197b9m嘉泰姆

1.6V~3.3Vb9m嘉泰姆

5Vb9m嘉泰姆

800mAb9m嘉泰姆

90%b9m嘉泰姆

SOT23-6b9m嘉泰姆

CXSU63198b9m嘉泰姆

3~4.2Vb9m嘉泰姆

5Vb9m嘉泰姆

1Ab9m嘉泰姆

90%b9m嘉泰姆

SOT23-6b9m嘉泰姆

CXSU63199b9m嘉泰姆

1.6V~3.3Vb9m嘉泰姆

5Vb9m嘉泰姆

2Ab9m嘉泰姆

90%b9m嘉泰姆

SOT23-6b9m嘉泰姆

CXSU63200b9m嘉泰姆

1.5~4.5b9m嘉泰姆

2.5V~5.0Vb9m嘉泰姆

300mAb9m嘉泰姆

89%b9m嘉泰姆

SOT23、SOT23-5、SOT89-3和TO-92b9m嘉泰姆

CXSU63201b9m嘉泰姆

2.2V~5Vb9m嘉泰姆

5V~18Vb9m嘉泰姆

700mAb9m嘉泰姆

88%b9m嘉泰姆

SOT-23-6Lb9m嘉泰姆

CXSU63202b9m嘉泰姆

2.2V~5Vb9m嘉泰姆

5V~18Vb9m嘉泰姆

700mAb9m嘉泰姆

90%b9m嘉泰姆

SOT-23-6Lb9m嘉泰姆
