CC(恒流)模式的PWM升压IC用于锂电池3.0V~4.2V输出 5V,1A的移动电源应用CXSU63195工作频率为1.2MHZ
11

CXSU63195为一颗CC(恒流)模式的PWM升压IC,适用于锂电池3.0V~4.2V输出
5V,1A的移动电源应用。 CXSU63195封装为SOT23-6L,工作频率为1.2MHZ,可以
搭配3.3uh小型贴片电感,减少成品体积。

CC(恒流)模式的PWM升压IC用于锂电池3.0V~4.2V输出 5V,1A的移动电源应用CXSU63195工作频率为1.2MHZ
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     nQN嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)nQN嘉泰姆

5.产品封装       6.电路原理图  nQN嘉泰姆

7.相关产品nQN嘉泰姆

   产品概述 返回TOPnQN嘉泰姆


The CXSU63195 is a current mode boost DC-DC converter,Its PWM circuitry with built-in 0.25Ωpower MOSFET make this regulator highly power efficient. The internal compensation network also minimizes as much as 6 external component counts. The non-inverting input of error amplifier connects to a 0.6V precision reference voltage and internal soft-start function can reduce the inrush current.The CXSU63195 is available in the SOT23-6L package and provides space-saving PCB for the application fields.

      CXSU63195为一颗CC(恒流)模式的PWM升压IC,适用于锂电池3.0V~4.2V输出nQN嘉泰姆

  5V,1A的移动电源应用。 CXSU63195封装为SOT23-6L,工作频率为1.2MHZ,可以nQN嘉泰姆

  搭配3.3uh小型贴片电感,减少成品体积。nQN嘉泰姆

   产品特点 返回TOPnQN嘉泰姆


 Adjustable Output up to 24VnQN嘉泰姆

 Internal Fixed PWM frequency: 1.0MHznQN嘉泰姆

 Precision Feedback Reference Voltage: 0.6V (±2%)nQN嘉泰姆

 Internal 0.25Ω, 2A, 26V Power MOSFETnQN嘉泰姆

 Shutdown Current: 0.1μAnQN嘉泰姆

 Over Voltage ProtectionnQN嘉泰姆

 Over Temperature ProtectionnQN嘉泰姆

 Adjustable Over Current Protection: 0.5A ~ 2.5AnQN嘉泰姆

 Package: SOT23-6LnQN嘉泰姆

   应用范围 返回TOPnQN嘉泰姆


 ChargersnQN嘉泰姆

 LCD DisplaysnQN嘉泰姆

 Digital CamerasnQN嘉泰姆

 Handheld DevicesnQN嘉泰姆

 Portable ProductsnQN嘉泰姆

   技术规格书(产品PDF) 返回TOP nQN嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持nQN嘉泰姆

 QQ截图20160419174301.jpgnQN嘉泰姆

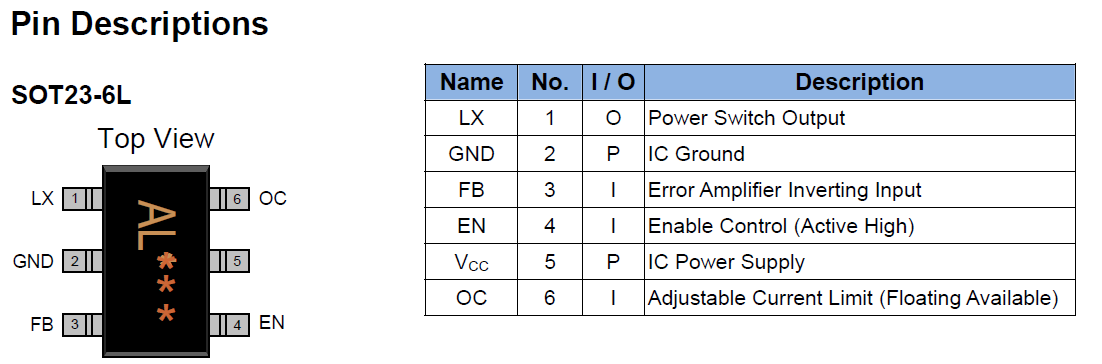

产品封装图 返回TOPnQN嘉泰姆


blob.pngnQN嘉泰姆

电路原理图 返回TOPnQN嘉泰姆


blob.pngnQN嘉泰姆

相关芯片选择指南 返回TOP                                 更多同类产品。。。。。。


 nQN嘉泰姆

DC-DC升压nQN嘉泰姆

型号nQN嘉泰姆

输入电压nQN嘉泰姆

输出电压nQN嘉泰姆

最大充电流nQN嘉泰姆

效率nQN嘉泰姆

封装nQN嘉泰姆

CXSU63188nQN嘉泰姆

2.3V~6VnQN嘉泰姆

26VnQN嘉泰姆

2.8AnQN嘉泰姆

95%nQN嘉泰姆

SOT23-6LnQN嘉泰姆

CXSU63189nQN嘉泰姆

1.1V~5.5VnQN嘉泰姆

5VnQN嘉泰姆

3AnQN嘉泰姆

90%nQN嘉泰姆

SOT-23-6LnQN嘉泰姆

CXSU63190nQN嘉泰姆

3.2V ~ 6.5VnQN嘉泰姆

3~8VnQN嘉泰姆

6AnQN嘉泰姆

92%nQN嘉泰姆

ESOP8nQN嘉泰姆

CXSU63191nQN嘉泰姆

3V~6VnQN嘉泰姆

3V~5VnQN嘉泰姆

750MAnQN嘉泰姆

85%nQN嘉泰姆

SOT89-3,SOT23nQN嘉泰姆

CXSU63192nQN嘉泰姆

0.9V~4.4VnQN嘉泰姆

2.5V~4.3VnQN嘉泰姆

1AnQN嘉泰姆

95%nQN嘉泰姆

SOT23-6LnQN嘉泰姆

CXSU63193nQN嘉泰姆

3VnQN嘉泰姆

1.8V~3.3VnQN嘉泰姆

1AnQN嘉泰姆

95%nQN嘉泰姆

SOT89-3,SOT23,OT23-5nQN嘉泰姆

CXSU63194nQN嘉泰姆

2.7V~5.5VnQN嘉泰姆

5VnQN嘉泰姆

1AnQN嘉泰姆

90%nQN嘉泰姆

SOT23-5nQN嘉泰姆

CXSU63195nQN嘉泰姆

3.0V~4.2VnQN嘉泰姆

5VnQN嘉泰姆

1AnQN嘉泰姆

90%nQN嘉泰姆

SOT23-6LnQN嘉泰姆

CXSU63196nQN嘉泰姆

3~4.2VnQN嘉泰姆

5VnQN嘉泰姆

1AnQN嘉泰姆

90%nQN嘉泰姆

SOT23-6nQN嘉泰姆

CXSU63197nQN嘉泰姆

1.6V~3.3VnQN嘉泰姆

5VnQN嘉泰姆

800mAnQN嘉泰姆

90%nQN嘉泰姆

SOT23-6nQN嘉泰姆

CXSU63198nQN嘉泰姆

3~4.2VnQN嘉泰姆

5VnQN嘉泰姆

1AnQN嘉泰姆

90%nQN嘉泰姆

SOT23-6nQN嘉泰姆

CXSU63199nQN嘉泰姆

1.6V~3.3VnQN嘉泰姆

5VnQN嘉泰姆

2AnQN嘉泰姆

90%nQN嘉泰姆

SOT23-6nQN嘉泰姆

CXSU63200nQN嘉泰姆

1.5~4.5nQN嘉泰姆

2.5V~5.0VnQN嘉泰姆

300mAnQN嘉泰姆

89%nQN嘉泰姆

SOT23、SOT23-5、SOT89-3和TO-92nQN嘉泰姆

CXSU63201nQN嘉泰姆

2.2V~5VnQN嘉泰姆

5V~18VnQN嘉泰姆

700mAnQN嘉泰姆

88%nQN嘉泰姆

SOT-23-6LnQN嘉泰姆

CXSU63202nQN嘉泰姆

2.2V~5VnQN嘉泰姆

5V~18VnQN嘉泰姆

700mAnQN嘉泰姆

90%nQN嘉泰姆

SOT-23-6LnQN嘉泰姆
