电流模式升压变换器内置0.25Ω功率MOSFET的PWM电路使该调节器有很高的功率效率CXSU63196可调输出24伏过电压保护
22

CXSU63196为一颗CC(恒流)模式的PWM升压IC,适用于锂电池(3~4.2V)输出5V,1A的移动电源应用。CXSU63196封装为SOT23-6,工作频率为1MHZ,可以搭配3.3uh小型贴片电感,减少成品体积。CXSU63196内置过温保护,关断保护,欠压保护,过流保护,并可以外接电阻调整最大电流值(0.5~2.5A)

电流模式升压变换器内置0.25Ω功率MOSFET的PWM电路使该调节器有很高的功率效率CXSU63196可调输出24伏过电压保护
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     7Q7嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)7Q7嘉泰姆

5.产品封装       6.电路原理图  7Q7嘉泰姆

7.相关产品7Q7嘉泰姆

   产品概述 返回TOP7Q7嘉泰姆


The CXSU63196 is a current mode boost converter,Its PWM circuitry with built-in 0.25Ω power MOSFET make this regulator highly power efficient. The internal compensation network also minimizes as much as 6 external component counts. The non-inverting input of error amplifier connects to a 0.6V precision reference voltage and internal soft-start function can reduce the inrush current.The CXSU63196 is available in the SOT23-6L package and provides space-saving PCB for the application fields.

CXSU63196为一颗CC(恒流)模式的PWM升压IC,适用于锂电池(3~4.2V)输出5V,1A的移动电源应用。CXSU63196封装为SOT23-6,工作频率为1MHZ,可以搭配3.3uh小型贴片电感,减少成品体积。CXSU63196内置过温保护,关断保护,欠压保护,过流保护,并可以外接电阻调整最大电流值(0.5~2.5A)

产品特点 返回TOP7Q7嘉泰姆


 Adjustable Output up to 24V7Q7嘉泰姆

 Internal Fixed PWM frequency: 1.0MHz7Q7嘉泰姆

 Precision Feedback Reference Voltage: 0.6V (±2%)7Q7嘉泰姆

 Internal 0.25Ω, 2A, 26V Power MOSFET7Q7嘉泰姆

 Shutdown Current: 0.1μA7Q7嘉泰姆

 Over Voltage Protection7Q7嘉泰姆

 Over Temperature Protection7Q7嘉泰姆

 Adjustable Over Current Protection: 0.5A ~ 2.5A7Q7嘉泰姆

 Package: SOT23-6L7Q7嘉泰姆

   应用范围 返回TOP7Q7嘉泰姆


 Chargers7Q7嘉泰姆

 LCD Displays7Q7嘉泰姆

 Digital Cameras7Q7嘉泰姆

 Handheld Devices7Q7嘉泰姆

 Portable Products7Q7嘉泰姆

   技术规格书(产品PDF) 返回TOP 7Q7嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持7Q7嘉泰姆

 QQ截图20160419174301.jpg7Q7嘉泰姆

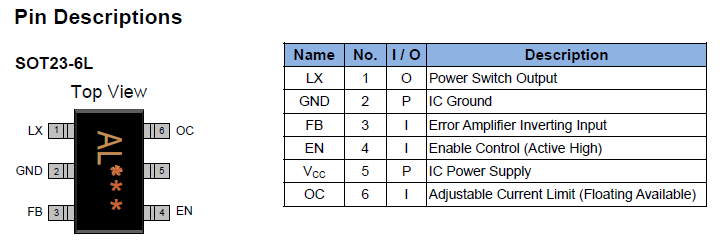

产品封装图 返回TOP7Q7嘉泰姆


blob.png7Q7嘉泰姆

电路原理图 返回TOP7Q7嘉泰姆


 7Q7嘉泰姆


相关芯片选择指南 返回TOP                      更多同类产品。。。。。。


 7Q7嘉泰姆

DC-DC升压7Q7嘉泰姆

型号7Q7嘉泰姆

输入电压7Q7嘉泰姆

输出电压7Q7嘉泰姆

最大充电流7Q7嘉泰姆

效率7Q7嘉泰姆

封装7Q7嘉泰姆

CXSU631887Q7嘉泰姆

2.3V~6V7Q7嘉泰姆

26V7Q7嘉泰姆

2.8A7Q7嘉泰姆

95%7Q7嘉泰姆

SOT23-6L7Q7嘉泰姆

CXSU631897Q7嘉泰姆

1.1V~5.5V7Q7嘉泰姆

5V7Q7嘉泰姆

3A7Q7嘉泰姆

90%7Q7嘉泰姆

SOT-23-6L7Q7嘉泰姆

CXSU631907Q7嘉泰姆

3.2V ~ 6.5V7Q7嘉泰姆

3~8V7Q7嘉泰姆

6A7Q7嘉泰姆

92%7Q7嘉泰姆

ESOP87Q7嘉泰姆

CXSU631917Q7嘉泰姆

3V~6V7Q7嘉泰姆

3V~5V7Q7嘉泰姆

750MA7Q7嘉泰姆

85%7Q7嘉泰姆

SOT89-3,SOT237Q7嘉泰姆

CXSU631927Q7嘉泰姆

0.9V~4.4V7Q7嘉泰姆

2.5V~4.3V7Q7嘉泰姆

1A7Q7嘉泰姆

95%7Q7嘉泰姆

SOT23-6L7Q7嘉泰姆

CXSU631937Q7嘉泰姆

3V7Q7嘉泰姆

1.8V~3.3V7Q7嘉泰姆

1A7Q7嘉泰姆

95%7Q7嘉泰姆

SOT89-3,SOT23,OT23-57Q7嘉泰姆

CXSU631947Q7嘉泰姆

2.7V~5.5V7Q7嘉泰姆

5V7Q7嘉泰姆

1A7Q7嘉泰姆

90%7Q7嘉泰姆

SOT23-57Q7嘉泰姆

CXSU631957Q7嘉泰姆

3.0V~4.2V7Q7嘉泰姆

5V7Q7嘉泰姆

1A7Q7嘉泰姆

90%7Q7嘉泰姆

SOT23-6L7Q7嘉泰姆

CXSU631967Q7嘉泰姆

3~4.2V7Q7嘉泰姆

5V7Q7嘉泰姆

1A7Q7嘉泰姆

90%7Q7嘉泰姆

SOT23-67Q7嘉泰姆

CXSU631977Q7嘉泰姆

1.6V~3.3V7Q7嘉泰姆

5V7Q7嘉泰姆

800mA7Q7嘉泰姆

90%7Q7嘉泰姆

SOT23-67Q7嘉泰姆

CXSU631987Q7嘉泰姆

3~4.2V7Q7嘉泰姆

5V7Q7嘉泰姆

1A7Q7嘉泰姆

90%7Q7嘉泰姆

SOT23-67Q7嘉泰姆

CXSU631997Q7嘉泰姆

1.6V~3.3V7Q7嘉泰姆

5V7Q7嘉泰姆

2A7Q7嘉泰姆

90%7Q7嘉泰姆

SOT23-67Q7嘉泰姆

CXSU632007Q7嘉泰姆

1.5~4.57Q7嘉泰姆

2.5V~5.0V7Q7嘉泰姆

300mA7Q7嘉泰姆

89%7Q7嘉泰姆

SOT23、SOT23-5、SOT89-3和TO-927Q7嘉泰姆

CXSU632017Q7嘉泰姆

2.2V~5V7Q7嘉泰姆

5V~18V7Q7嘉泰姆

700mA7Q7嘉泰姆

88%7Q7嘉泰姆

SOT-23-6L7Q7嘉泰姆

CXSU632027Q7嘉泰姆

2.2V~5V7Q7嘉泰姆

5V~18V7Q7嘉泰姆

700mA7Q7嘉泰姆

90%7Q7嘉泰姆

SOT-23-6L7Q7嘉泰姆
