小功率应用的恒定频率电流模式升压转换器CXSU63199小型低成本电容和电感内部软启动轻负载自动切换到脉冲频率调制模式
0

CXSU63199是一种用于小功率应用的恒定频率、6针SOT2 3电流模式升压转换器。CXSU63199开关频率为1.2兆赫,允许使用高度小于或等于2毫米的小型低成本电容和电感内部软启动,从而产生小的浪涌电流,延长电池寿命。CXSU63199具有轻负载自动切换到脉冲频率调制模式的特点。CXSU63199包括欠压锁定、限流和热过载保护,以防止在输出过载时损坏

小功率应用的恒定频率电流模式升压转换器CXSU63199小型低成本电容和电感内部软启动轻负载自动切换到脉冲频率调制模式
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     WWC嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)WWC嘉泰姆

5.产品封装       6.电路原理图  WWC嘉泰姆

7.相关产品WWC嘉泰姆

   产品概述 返回TOPWWC嘉泰姆


The CXSU63199 is a constant frequency, 6-pin SOT23 current mode step-up converter intended for small, low power applications. The CXSU63199 switches at 1.2MHz and allows the use of tiny, low cost capacitors and inductors 2mm or less in height Internal soft-start results in small inrush current and extends battery life.The CXSU63199 features automatic shifting to pulse frequency modulation mode at light loads. The CXSU63199 includes under-voltage lockout, current limiting, and thermal overload protection to prevent damage in the event of an output overload. The CXSU63199 is available in a small 6-pin SOT-23 package.CXSU63199是一款固定频率,SOT23-6封装的电流模式升压转换器,高达1.2MHz的工作频率使得外围电感电容可以选择更小的规格。内置软启动功能减小了启动冲击电流。CXSU63199轻载时自动切换至PFM模式。CXSU63199包含了输入欠压锁定,电流限制以及过热保护功能。小尺寸的封装给PCB省下更多的空间。 WWC嘉泰姆

   产品特点 返回TOPWWC嘉泰姆


Integrated 100mΩ Power MOSFETWWC嘉泰姆

2V to 24V Input VoltageWWC嘉泰姆

1.2MHz Fixed Switching FrequencyWWC嘉泰姆

Internal 4A Switch Current LimitWWC嘉泰姆

Adjustable Output VoltageWWC嘉泰姆

Internal CompensationWWC嘉泰姆

Up to 28V Output VoltageWWC嘉泰姆

Automatic Pulse Frequency ModulationWWC嘉泰姆

Mode at Light LoadsWWC嘉泰姆

up to 97% EfficiencyWWC嘉泰姆

Available in a 6-Pin SOT23-6 PackageWWC嘉泰姆

 集成2A 100mΩ MOSFETWWC嘉泰姆

1.2MHZ固定开关频率WWC嘉泰姆

内部集成软启动WWC嘉泰姆

支持低至1.6V输入电压范围WWC嘉泰姆
 3.3V入5V出,可以输出800mA
WWC嘉泰姆

3V入3.3V出,可以输出800mAWWC嘉泰姆

超小型SOT23-6封装WWC嘉泰姆

   应用范围 返回TOPWWC嘉泰姆


Battery-Powered EquipmentWWC嘉泰姆

Set-Top BoxedWWC嘉泰姆

White LED DriverWWC嘉泰姆

DSL and Cable Modems and RoutersWWC嘉泰姆

Networking cards powered from PCI or PCI express slotsWWC嘉泰姆

   技术规格书(产品PDF) 返回TOP WWC嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!WWC嘉泰姆

 QQ截图20160419174301.jpgWWC嘉泰姆

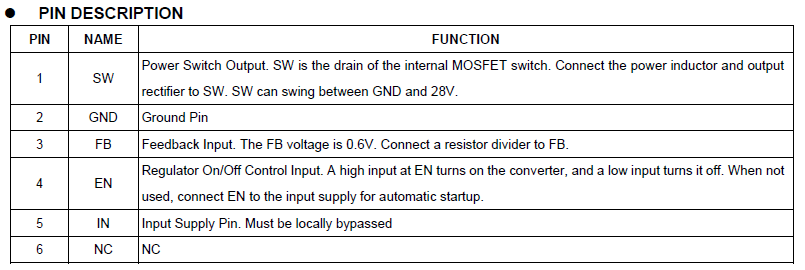

产品封装图 返回TOPWWC嘉泰姆


blob.pngWWC嘉泰姆
WWC嘉泰姆

电路原理图 返回TOPWWC嘉泰姆


 WWC嘉泰姆


相关芯片选择指南 返回TOP                              更多同类产品。。。。。。


DC-DC升压WWC嘉泰姆

型号WWC嘉泰姆

输入电压WWC嘉泰姆

输出电压WWC嘉泰姆

最大充电流WWC嘉泰姆

效率WWC嘉泰姆

封装WWC嘉泰姆

CXSU63188WWC嘉泰姆

2.3V~6VWWC嘉泰姆

26VWWC嘉泰姆

2.8AWWC嘉泰姆

95%WWC嘉泰姆

SOT23-6LWWC嘉泰姆

CXSU63189WWC嘉泰姆

1.1V~5.5VWWC嘉泰姆

5VWWC嘉泰姆

3AWWC嘉泰姆

90%WWC嘉泰姆

SOT-23-6LWWC嘉泰姆

CXSU63190WWC嘉泰姆

3.2V ~ 6.5VWWC嘉泰姆

3~8VWWC嘉泰姆

6AWWC嘉泰姆

92%WWC嘉泰姆

ESOP8WWC嘉泰姆

CXSU63191WWC嘉泰姆

3V~6VWWC嘉泰姆

3V~5VWWC嘉泰姆

750MAWWC嘉泰姆

85%WWC嘉泰姆

SOT89-3,SOT23WWC嘉泰姆

CXSU63192WWC嘉泰姆

0.9V~4.4VWWC嘉泰姆

2.5V~4.3VWWC嘉泰姆

1AWWC嘉泰姆

95%WWC嘉泰姆

SOT23-6LWWC嘉泰姆

CXSU63193WWC嘉泰姆

3VWWC嘉泰姆

1.8V~3.3VWWC嘉泰姆

1AWWC嘉泰姆

95%WWC嘉泰姆

SOT89-3,SOT23,OT23-5WWC嘉泰姆

CXSU63194WWC嘉泰姆

2.7V~5.5VWWC嘉泰姆

5VWWC嘉泰姆

1AWWC嘉泰姆

90%WWC嘉泰姆

SOT23-5WWC嘉泰姆

CXSU63195WWC嘉泰姆

3.0V~4.2VWWC嘉泰姆

5VWWC嘉泰姆

1AWWC嘉泰姆

90%WWC嘉泰姆

SOT23-6LWWC嘉泰姆

CXSU63196WWC嘉泰姆

3~4.2VWWC嘉泰姆

5VWWC嘉泰姆

1AWWC嘉泰姆

90%WWC嘉泰姆

SOT23-6WWC嘉泰姆

CXSU63197WWC嘉泰姆

1.6V~3.3VWWC嘉泰姆

5VWWC嘉泰姆

800mAWWC嘉泰姆

90%WWC嘉泰姆

SOT23-6WWC嘉泰姆

CXSU63198WWC嘉泰姆

3~4.2VWWC嘉泰姆

5VWWC嘉泰姆

1AWWC嘉泰姆

90%WWC嘉泰姆

SOT23-6WWC嘉泰姆

CXSU63199WWC嘉泰姆

1.6V~3.3VWWC嘉泰姆

5VWWC嘉泰姆

2AWWC嘉泰姆

90%WWC嘉泰姆

SOT23-6WWC嘉泰姆

CXSU63200WWC嘉泰姆

1.5~4.5WWC嘉泰姆

2.5V~5.0VWWC嘉泰姆

300mAWWC嘉泰姆

89%WWC嘉泰姆

SOT23、SOT23-5、SOT89-3和TO-92WWC嘉泰姆

CXSU63201WWC嘉泰姆

2.2V~5VWWC嘉泰姆

5V~18VWWC嘉泰姆

700mAWWC嘉泰姆

88%WWC嘉泰姆

SOT-23-6LWWC嘉泰姆

CXSU63202WWC嘉泰姆

2.2V~5VWWC嘉泰姆

5V~18VWWC嘉泰姆

700mAWWC嘉泰姆

90%WWC嘉泰姆

SOT-23-6LWWC嘉泰姆
