高纹波抑制比低压差线性稳压器CXLD64258低通态电阻晶体管CMOS技术开发的高速高精度输出电压
13

CXLD64258 系列是使用 CMOS 技术开发的高速、低压差, 高精度输出电压,低消耗电流正电压型电压稳压器。由于内 置有低通态电阻晶体管,因而压差低,能够获得较大的输出 电流。 为了使负载电流不超过输出晶体管的电流容量,内置了 过流等保护电路

高纹波抑制比低压差线性稳压器CXLD64258低通态电阻晶体管CMOS技术开发的高速高精度输出电压
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     wfn嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)wfn嘉泰姆

5.产品封装       6.电路原理图  wfn嘉泰姆

7.相关产品wfn嘉泰姆

   产品概述 返回TOPwfn嘉泰姆


   CXLD64258 系列是使用 CMOS 技术开发的高速、低压差, 高精度输出电压,低消耗电流正电压型电压稳压器。由于内 置有低通态电阻晶体管,因而压差低,能够获得较大的输出 电流。 为了使负载电流不超过输出晶体管的电流容量,内置了 过流等保护电路。

   产品特点 返回TOPwfn嘉泰姆


 可选择输出电压: 可以在 1.0~5.0V 的范围内选择,步 进为 0.1 V wfn嘉泰姆

 输出电压精度高: 精度可达±2.0% wfn嘉泰姆

 输入输出压差低: 典型值 100 mV (输出为 3.0V 的产 品, IOUT=100mA 时)  高纹波抑制比:70dB (1 kHz) wfn嘉泰姆

 消耗电流少:典型值 40μA wfn嘉泰姆

 最大输出电流:可输出 500mA(VIN≥VOUT+1v) wfn嘉泰姆

 待机电流:小于 1μA wfn嘉泰姆

 内置保护:内置过流保护 wfn嘉泰姆

 内置泄流管wfn嘉泰姆

   应用范围 返回TOPwfn嘉泰姆


 移动电话 wfn嘉泰姆

 无绳电话 wfn嘉泰姆

 照相机、视频录制设备 wfn嘉泰姆

 便携式游戏机 wfn嘉泰姆

 便携式 AV 设备 wfn嘉泰姆

 基准电压源 wfn嘉泰姆

 以电池供电的系统wfn嘉泰姆

   技术规格书(产品PDF) 返回TOP wfn嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持wfn嘉泰姆

 QQ截图20160419174301.jpgwfn嘉泰姆

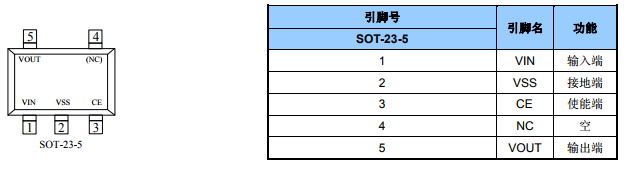

产品封装图 返回TOPwfn嘉泰姆


image.pngwfn嘉泰姆

电路原理图 返回TOPwfn嘉泰姆

 wfn嘉泰姆


 wfn嘉泰姆


相关芯片选择指南 返回TOP                           更多同类产品......


 wfn嘉泰姆

高纹波抑制比低压差线性稳压器
产品名称 工作电压(V) 输出电流(mA) 静态功耗(uA) 纹波抑制比(dB) 封装形式
CXLD6434 1.8-5.0 300 50 60@1KHz SOT-23-5
CXLD6435 2.0-7.0 300 70 70@10KHz SOT-23-5
CXLD6436 2.0-7.0 300 70 70@10KHz SOT-23-5,SOT-353
CXLD6437 2.0-7.0 300 60 70@1KHz SOT-89-3,SOT-23-3
CXLD64258 2.0-7.0 500 40 70@1KHz SOT-23-5L
CXLD64333 2.0-8.0 300 70 70@1KHz SOT-23-5L
