超低噪声给RF供电低功耗CXLD64333高纹波抑制比70dB输出电流300mA过流保护短路保护
13
CXLD64333系列是使用 CMOS 技术开发的高速、低压差， 高精度输出电压，低消耗电流正电压型电压稳压器。由于内 置有低通态电阻晶体管，因而压差低，能够获得较大的输出 电流。为了使负载电流不超过输出晶体管的电流容量，内置 了过载电流保护电路、短路保护电路
产品手册
-
[ 产品资料下载 ]
样品申请
产品简介
目录
7.相关产品
产品概述 返回TOP
CXLD64333 系列是使用 CMOS 技术开发的高速、低压差， 高精度输出电压，低消耗电流正电压型电压稳压器。由于内 置有低通态电阻晶体管，因而压差低，能够获得较大的输出 电流。为了使负载电流不超过输出晶体管的电流容量，内置 了过载电流保护电路、短路保护电路。CXLD64333 的低噪声， 低功耗等特性，可以广泛用于手持式设备的 RF 端供电。
产品特点 返回TOP
超低噪声 可以用于给 RF 供电
可选择输出电压 可以在 1.0～5.0V 的范围内选择,步 进为 0.1 V
输出电压精度高 精度可达±2.0%
输入输出压差低 典型值 300 mV (输出为 3.0V 的产 品, IOUT=100mA 时)
高纹波抑制比 70dB (1 kHz)
消耗电流少 典型值 70μA
最大输出电流 可输出 300mA（VIN≥VOUT+1v）
待机电流 小于 0.1μA
内置保护 内置过流保护和短路保护电路
应用范围 返回TOP
移动电话
无绳电话
照相机、视频录制设备
便携式游戏机
便携式 AV 设备
基准电压源
以电池供电的系统
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

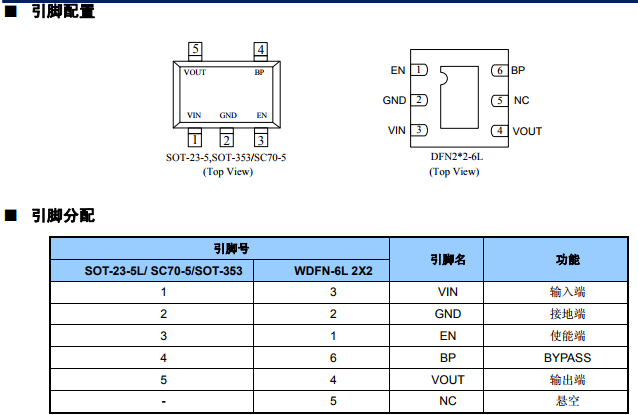

产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
| 高纹波抑制比低压差线性稳压器 | |||||
| 产品名称 | 工作电压(V) | 输出电流(mA) | 静态功耗(uA) | 纹波抑制比(dB) | 封装形式 |
| CXLD6434 | 1.8-5.0 | 300 | 50 | 60@1KHz | SOT-23-5 |
| CXLD6435 | 2.0-7.0 | 300 | 70 | 70@10KHz | SOT-23-5 |
| CXLD6436 | 2.0-7.0 | 300 | 70 | 70@10KHz | SOT-23-5,SOT-353 |
| CXLD6437 | 2.0-7.0 | 300 | 60 | 70@1KHz | SOT-89-3,SOT-23-3 |
| CXLD64258 | 2.0-7.0 | 500 | 40 | 70@1KHz | SOT-23-5L |
| CXLD64333 | 2.0-8.0 | 300 | 70 | 70@1KHz | SOT-23-5L |
