CXLE86241是一款面向高压大电流场景优化的同步整流降压恒流LED驱动器，支持5V~72V超宽输入电压范围，可驱动1~14串LED灯组。芯片以93%高转换效率实现1.5A持续输出，最大支持15W功率负载，搭配工业级TO252-5L封装，满足严苛环境（-40℃~125℃）下的长期稳定运行。

产品手册

[ CXLE86241 ]"

样品申请

产品简介

CXLE86241 是一款面向高压大电流场景优化的同步整流降压恒流LED驱动器，支持5V~72V超宽输入电压范围，可驱动1~14串LED灯组。芯片以93%高转换效率实现1.5A持续输出，最大支持15W功率负载，搭配工业级TO252-5L封装，满足严苛环境（-40℃~125℃）下的长期稳定运行。AhF嘉泰姆

核心性能优势

✅ 高压大电流驱动能力AhF嘉泰姆

覆盖5V~72V输入范围，兼容工业48V电源系统及车载24V电池供电AhF嘉泰姆
支持100%占空比输出，适配低压差场景（如直接驱动多串LED灯板）AhF嘉泰姆

✅ 精准恒流控制AhF嘉泰姆

恒定150KHz开关频率，搭配0.22V高精度电流采样（±3%精度），负载调整率≤±1.5%AhF嘉泰姆
内置环路补偿模块，外围元件精简至5个以下，BOM成本降低40%AhF嘉泰姆

✅ 工业级可靠设计AhF嘉泰姆
AhF嘉泰姆

三重防护机制：热关断保护（自动恢复）、动态限流保护、Class3B ESD防护（±4000V HBM）AhF嘉泰姆
TO252-5L封装提供3.2W/mK热阻，支持无散热片15W持续输出AhF嘉泰姆
72V工业级大功率驱动ICAhF嘉泰姆
14串LED恒流控制芯片AhF嘉泰姆
Class3B ESD高防护驱动器AhF嘉泰姆

典型应用场景

工业设备AhF嘉泰姆
- 石油平台防爆照明灯AhF嘉泰姆
- 重型机械状态指示灯AhF嘉泰姆
- 工控设备LED驱动AhF嘉泰姆
- 户外高亮度照明系统AhF嘉泰姆
- 车载大功率照明方案AhF嘉泰姆
- 多串LED背光电源设计AhF嘉泰姆
户外照明AhF嘉泰姆
- 太阳能路灯驱动模块AhF嘉泰姆
- 广告屏高亮度背光AhF嘉泰姆
车载系统AhF嘉泰姆
- 工程车探照灯电源AhF嘉泰姆
- 电动卡车尾灯驱动AhF嘉泰姆

关键参数速览

特性	参数
输入电压范围	5V-72V
输出电流	1.5A（Max）
转换效率	93%
输出功率	15W
LED串联数量	1~14串
ESD防护等级	Class3B（±4000V HBM）
封装形式	TO252-5L（工业级强化散热）

设计优化建议

高压布局规范：72V输入时，PCB安全间距需≥1.5mm，推荐使用FR4耐高压板材AhF嘉泰姆
散热设计：连续15W输出时，芯片背部需焊接至2oz铜箔散热区（≥30mm²）AhF嘉泰姆
多串LED配置：驱动14串LED时需满足 Vin ≥ (单颗LED压降×14) + 0.8VAhF嘉泰姆

通过超高压兼容性与工业级散热设计，CXLE86241为高功率LED系统提供高效率、高可靠性、易部署的全场景解决方案。AhF嘉泰姆
物料清单AhF嘉泰姆
AhF嘉泰姆
PCB 布局AhF嘉泰姆
AhF嘉泰姆

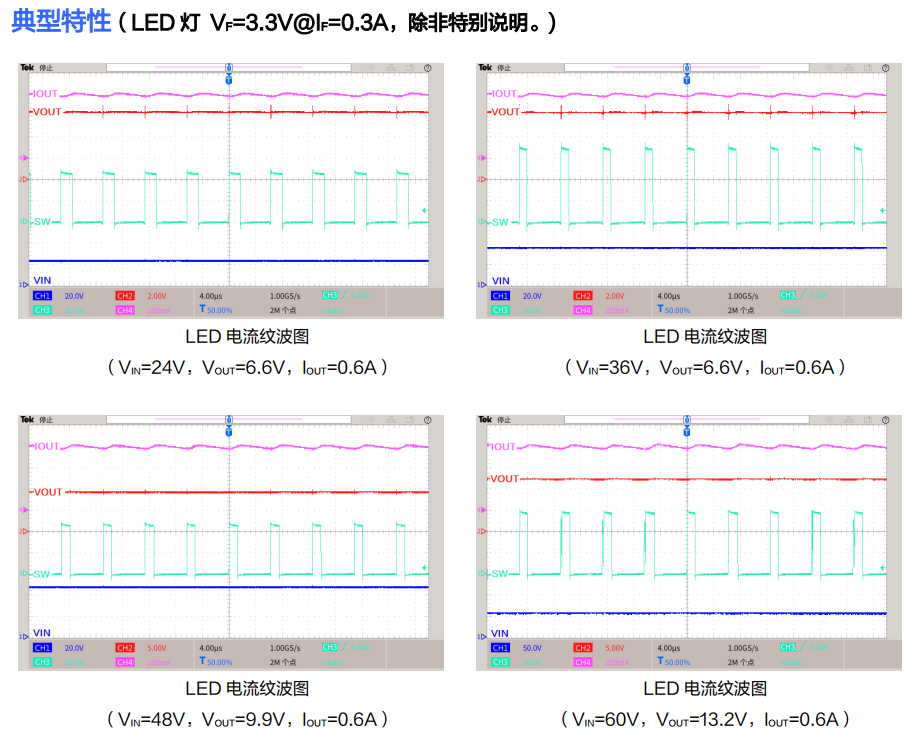

典型性能曲线AhF嘉泰姆
AhF嘉泰姆
AhF嘉泰姆
应用信息AhF嘉泰姆
AhF嘉泰姆
PCB 布局指南AhF嘉泰姆

1. VIN、GND、SW、VOUT 等功率线，粗、短、直；AhF嘉泰姆
2. CS 走线远离电感等开关信号地方，建议使用地线包围；AhF嘉泰姆
3. 输入电容正极靠近芯片 VIN 引脚，输入电容负极靠近芯片 GND 引脚。AhF嘉泰姆

相关芯片选择指南AhF嘉泰姆

型号	产品特征	功率	输入电压	频率	开关电流	恒流精度	效率	输出电压	基准电压	封装
CXLE8601	高压升压恒流、使能	8W	3.6~24V	400KHz	2A	±5%	92%	ADJ(5~32V)	0.22V	SOP8
CXLE8602	高压升压恒流、使能	8W	3.6~24V	400KHz	2A	±5%	92%	ADJ(5~60V)	0.22V	SOP8
CXLE8603	高压升压恒流、使能	8W	5~40V	400KHz	2A	±3%	95%	ADJ(8~60V)	0.22V	SOP8
CXLE8604	高压升压恒流、使能	20W	3.6~32V	180KHz	4A	±5%	93%	ADJ(5~60V)	0.22V	TO252-5L
CXLE8605	高压升压恒流、使能	50W	5~32V	180KHz	5A	±5%	93%	ADJ(8~60V)	0.22V	TO263-5L
CXLE8609	降压恒流	12W	8~40V	220KHz	3A	±3%	97%	ADJ(0.21~37V)	0.21V	SOP8-EP
CXLE8610	降压恒流	30W	8~36V	220KHz	4A	±3%	97%	ADJ(0.21~33V)	0.21V	TO252-5L
CXLE8611	降压恒流、大功率	50W	8~36V	220KHz	5A	±3%	97%	ADJ(0.21~33V)	0.21V	TO263-5L
CXLE8609A	降压恒流	12W	8~45V	220KHz	3A	±3%	97%	ADJ(0.21~33V)	0.21V	SOP8-EP
CXLE8612	高压降压恒流	50W	12~100V	PFM	1A	±4%	98%	ADJ(3~60V)	0.1V	TO263-5L
CXLE8614	高压降压恒流	8W	24~100V	PFM	0.5A	±5%	96%	ADJ(8~26V)	0.2V	SOP8
CXLE86231	高压降压恒流	12W	8~60V	220KHz	1.5A	±3%	95%	ADJ(0.21~40V)	0.21V	SOP8-EP
CXLE86232	降压同步整流恒流驱动	10W	5~45V	200KHz	2A	±4%	95%	ADJ	0.23V	SOP8
CXLE86233	降压同步整流恒流驱动	15W	5~45V	200KHz	3A	±4%	95%	ADJ	0.23V	SOP8-EP
CXLE86234	降压同步整流恒流驱动	30W	5~45V	200KHz	4A	±4%	95%	ADJ	0.23V	TO252-5L
CXLE86235	降压同步、恒流、大功率	50W	5~45V	200KHz	5A	±4%	95%	ADJ	0.23V	TO263-5L
CXLE86236	降压同步、恒流、大功率	80W	5~45V	200KHz	6A	±4%	95%	ADJ	0.23V	TO220-5L
CXLE86237	降压同步、恒流	30W	5~45V	150KHz	4A	±4%	97%	ADJ	0.23V	TO252-5L
CXLE86238	降压同步、恒流、使能	10W	5~45V	150KHz	2A	±4%	94%	ADJ	0.23V	SOP8
CXLE86239	降压同步、恒流、使能	15W	5~45V	150KHz	3A	±4%	95%	ADJ	0.23V	SOP8-EP
CXLE86240	降压高压同步、恒流	5W	5~90V	150KHz	0.6A	±3%	93%	ADJ	0.22V	SOP8
CXLE86241	降压高压同步、恒流	15W	5~90V	150KHz	1.5A	±3%	93%	ADJ	0.22V	TO252-5L
CXLE86242	降压高压同步、恒流、大功率	25W	5~90V	150KHz	2A	±3%	93%	ADJ	0.22V	TO263-5L
CXLE86243	降压高压同步、恒流、大功率	30W	5~90V	150KHz	2A	±3%	93%	ADJ	0.22V	TO220-5L
CXLE86244	降压同步、恒流、使能	10W	5~45V	200KHz	2A	±3%	93%	ADJ	0.23V	SOP8
CXLE86245	降压同步、恒流、使能	15W	5~45V	200KHz	3A	±3%	93%	ADJ	0.23V	SOP8-EP
CXLE86246	升压恒流、内置SBD整流	2W	2.5~20V	1.2MHz	0.5A	±3%	85%	1~10S	0.2V	SOT23-6
CXLE86247	升压恒流、内置SBD整流、支持SEPIC	6W	2.5~25V	1.2MHz	1.0A	±3%	88%	1~8S	0.2V	SOP8-EP
CXLE86248	升压恒流、内置SBD整流、支持SEPIC	4W	2.5~25V	1.2MHz	0.6A	±3%	87%	1~10S	0.2V	DFN3*3-8
CXLE86249	升压恒流、内置SBD整流、支持SEPIC	6W	2.5~25V	1.2MHz	1.0A	±3%	88%	1~8S	0.2V	DFN3*3-8
