CXLE86232 97%超高效率LED驱动IC 5V-45V宽压输入2A 10W SOP8紧凑方案
0

CXLE86232是一款高效率的同步降压恒流型LED驱动器,恒定200KHz开关频率, 输出电流能力高达2A,CXLE86232支持5V~ 45V的宽输入操作电压范围,同时支持最大占空比100%输出,芯片内置环路补偿模块有效减少系统元器件数量,降低整个电源系统 成本并减小印制 电路板的空间。 CXLE86232芯片内置热关断保护功能、 输出限流保护功能等

CXLE86232 97%超高效率LED驱动IC 5V-45V宽压输入2A 10W SOP8紧凑方案
产品手册
产品订购

产品订购

产品简介

CXLE86232 是一款基于同步整流技术的超高效率降压恒流LED驱动器,支持5V~45V宽输入电压范围,可驱动1~10串LED灯组。芯片以200KHz高频开关架构实现2A恒流输出,最大输出功率10W,搭配97%业界领先转换效率与全集成化设计,为消费级及工业照明提供高性能、低热耗的解决方案。Hs6嘉泰姆

核心性能优势

✅ 超高能效输出Hs6嘉泰姆

  • 97%转换效率:显著降低系统热损耗,无散热片支持10W持续输出Hs6嘉泰姆

  • 0.23V电流采样电压(精度±4%),负载调整率≤±2%,适配高一致性背光需求Hs6嘉泰姆

✅ 全集成化设计Hs6嘉泰姆

  • 内置功率MOSFET与环路补偿模块,外围元件仅需4个,BOM成本降低50%Hs6嘉泰姆

  • SOP8封装兼容标准贴片工艺,PCB面积占用<20mm²Hs6嘉泰姆

✅ 工业级可靠性Hs6嘉泰姆

  • 双重保护机制:热关断保护(-40℃~125℃)、动态限流保护Hs6嘉泰姆

  • 支持100%占空比输出,适应电池供电设备的低压差场景Hs6嘉泰姆

  • 200KHz高频10W驱动ICHs6嘉泰姆

  • 97%超高效率降压方案Hs6嘉泰姆

  • 100%占空比LED驱动器Hs6嘉泰姆

  • SOP8低成本封装方案Hs6嘉泰姆


典型应用场景

  1. 显示设备Hs6嘉泰姆

    • 液晶电视/显示器动态背光Hs6嘉泰姆

    • 医疗设备均匀背光驱动Hs6嘉泰姆

  2. 智能照明Hs6嘉泰姆

    • 可调光智能吸顶灯Hs6嘉泰姆

    • 无线控制装饰灯带Hs6嘉泰姆

  3. 工业设备Hs6嘉泰姆

    • 仪器仪表状态指示灯Hs6嘉泰姆

    • 安防设备红外补光灯Hs6嘉泰姆

    • 显示器高精度背光驱动Hs6嘉泰姆

    • 智能家居调光系统Hs6嘉泰姆

    • 工业设备紧凑型光源Hs6嘉泰姆

    • 便携式LED照明模块Hs6嘉泰姆


关键参数速览

特性 参数
输入电压范围 5V-45V
输出电流 2A(Max)
转换效率 97%
输出功率 10W
占空比 100%
工作温度 -40℃~125℃
封装形式 SOP8(工业级标准封装)

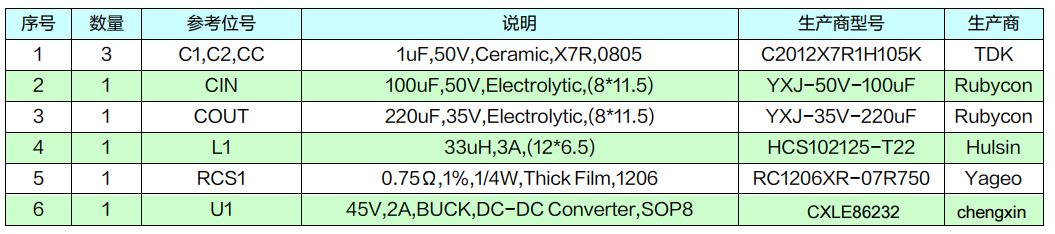

设计优化建议

  • 高频布局优化:SW引脚走线长度≤5mm,推荐添加磁珠(600Ω@100MHz)抑制高频噪声Hs6嘉泰姆

  • 热管理设计:10W输出时,芯片下方铺设1oz铜箔散热区(≥15mm²)Hs6嘉泰姆

  • LED配置规则:驱动10串LED时需满足 Vin ≥ (单颗LED压降×10) + 0.5VHs6嘉泰姆

通过97%超高效率SOP8极致紧凑设计,CXLE86232为LED驱动系统提供高性能、低成本、易量产的终极选择,全面覆盖消费电子与工业级应用场景Hs6嘉泰姆

   技术规格书(产品PDF) 返回TOP Hs6嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持Hs6嘉泰姆

      Hs6嘉泰姆

  相关芯片选择指南 返回TOP             更多同类产品......Hs6嘉泰姆


型号 产品特征 功率 输入电压 频率 开关电流 恒流精度 效率 输出电压 基准电压 封装
CXLE8601 高压升压恒流、使能 8W 3.6~24V 400KHz 2A ±5% 92% ADJ(5~32V) 0.22V SOP8
CXLE8602 高压升压恒流、使能 8W 3.6~24V 400KHz 2A ±5% 92% ADJ(5~60V) 0.22V SOP8
CXLE8603 高压升压恒流、使能 8W 5~40V 400KHz 2A ±3% 95% ADJ(8~60V) 0.22V SOP8
CXLE8604 高压升压恒流、使能 20W 3.6~32V 180KHz 4A ±5% 93% ADJ(5~60V) 0.22V TO252-5L
CXLE8605 高压升压恒流、使能 50W 5~32V 180KHz 5A ±5% 93% ADJ(8~60V) 0.22V TO263-5L
CXLE8609 降压恒流 12W 8~40V 220KHz 3A ±3% 97% ADJ(0.21~37V) 0.21V SOP8-EP
CXLE8610 降压恒流 30W 8~36V 220KHz 4A ±3% 97% ADJ(0.21~33V) 0.21V TO252-5L
CXLE8611 降压恒流、大功率 50W 8~36V 220KHz 5A ±3% 97% ADJ(0.21~33V) 0.21V TO263-5L
CXLE8609A 降压恒流 12W 8~45V 220KHz 3A ±3% 97% ADJ(0.21~33V) 0.21V SOP8-EP
CXLE8612 高压降压恒流 50W 12~100V PFM 1A ±4% 98% ADJ(3~60V) 0.1V TO263-5L
CXLE8614 高压降压恒流 8W 24~100V PFM 0.5A ±5% 96% ADJ(8~26V) 0.2V SOP8
CXLE86231 高压降压恒流 12W 8~60V 220KHz 1.5A ±3% 95% ADJ(0.21~40V) 0.21V SOP8-EP
CXLE86232 降压同步整流恒流驱动 10W 5~45V 200KHz 2A ±4% 95% ADJ 0.23V SOP8
CXLE86233 降压同步整流恒流驱动 15W 5~45V 200KHz 3A ±4% 95% ADJ 0.23V SOP8-EP
CXLE86234 降压同步整流恒流驱动 30W 5~45V 200KHz 4A ±4% 95% ADJ 0.23V TO252-5L
CXLE86235 降压同步、恒流、大功率 50W 5~45V 200KHz 5A ±4% 95% ADJ 0.23V TO263-5L
CXLE86236 降压同步、恒流、大功率 80W 5~45V 200KHz 6A ±4% 95% ADJ 0.23V TO220-5L
CXLE86237 降压同步、恒流 30W 5~45V 150KHz 4A ±4% 97% ADJ 0.23V TO252-5L
CXLE86238 降压同步、恒流、使能 10W 5~45V 150KHz 2A ±4% 94% ADJ 0.23V SOP8
CXLE86239 降压同步、恒流、使能 15W 5~45V 150KHz 3A ±4% 95% ADJ 0.23V SOP8-EP
CXLE86240 降压高压同步、恒流 5W 5~90V 150KHz 0.6A ±3% 93% ADJ 0.22V SOP8
CXLE86241 降压高压同步、恒流 15W 5~90V 150KHz 1.5A ±3% 93% ADJ 0.22V TO252-5L
CXLE86242 降压高压同步、恒流、大功率 25W 5~90V 150KHz 2A ±3% 93% ADJ 0.22V TO263-5L
CXLE86243 降压高压同步、恒流、大功率 30W 5~90V 150KHz 2A ±3% 93% ADJ 0.22V TO220-5L
CXLE86244 降压同步、恒流、使能 10W 5~45V 200KHz 2A ±3% 93% ADJ 0.23V SOP8
CXLE86245 降压同步、恒流、使能 15W 5~45V 200KHz 3A ±3% 93% ADJ 0.23V SOP8-EP
CXLE86246 升压恒流、内置SBD整流 2W 2.5~20V 1.2MHz 0.5A ±3% 85% 1~10S 0.2V SOT23-6
CXLE86247 升压恒流、内置SBD整流、支持SEPIC 6W 2.5~25V 1.2MHz 1.0A ±3% 88% 1~8S 0.2V SOP8-EP
CXLE86248 升压恒流、内置SBD整流、支持SEPIC 4W 2.5~25V 1.2MHz 0.6A ±3% 87% 1~10S 0.2V DFN3*3-8
CXLE86249 升压恒流、内置SBD整流、支持SEPIC 6W 2.5~25V 1.2MHz 1.0A ±3% 88% 1~8S 0.2V DFN3*3-8
